เมื่อเชื่อมต่อกับหน่วยเครื่องส่งลม อุณหภูมิของลมที่จ่ายจะถูกควบคุมโดยเซนเซอร์การปล่อยอากาศ

เมื่อเชื่อมต่อกับหน่วยแฟนคอยล์ อุณหภูมิห้องจะถูกควบคุมด้วยเซนเซอร์อุณหภูมิอากาศปล่อยกลับ

การจัดเตรียมเป็นส่วนหนึ่งของระบบ VRF

• เครื่อง EEV 2 เครื่องสามารถเชื่อมต่อกันในแบบขนานและมีกำลังการทำงานได้มากถึง 20 HP (50 kW) (จำเป็นต้องใช้ท่อแยก UTP-LX180A)
• ช่วงกำลังการทำงานที่สามารถเชื่อมต่อได้: 5 kW ถึง 50 kW

ควบคุมจากส่วนกลางโดยใช้ คอนโทรลเลอร์ VRF หรือคอนโทรลเลอร์จัดการส่วนกลางของเรา

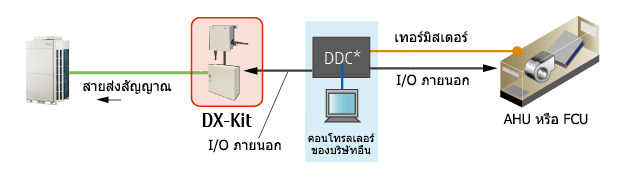

ควบคุมส่วนกลางจากคอนโทรลเลอร์ภายนอก

อินพุต

• เปิด/ปิด
• อุณหภูมิการตั้งค่า
• ความต้องการกำลังการทำงาน
• โหมดทำความร้อน / ความเย็น
• ข้อมูลความผิดปกติ

เอาต์พุต

• ไฟแสดงเครื่องปิด/ปิด
• ไฟแสดงพัดลมปิด/ปิด
• ไฟแสดงเซนเซอร์ความร้อนเปิด/ปิด
• ไฟแสดงการละลายน้ำแข็ง
• ไฟแสดงความผิดปกติ

MODBUS^® Control

สามารถควบคุมผ่าน BMS ที่เปิดใช้งาน MODBUS โดยการใช้อินเตอร์เฟซที่เป็นอุปกรณ์เสริม

ข้อจำกัดการติดตั้ง

• ซีรีส์ VRF ที่เชื่อมต่อได้ : J-IIS, J-II, V-II, VR-II
• ช่วงกำลังการทำงานของระบบ DX-Kit ที่สามารถเชื่อมต่อได้: 50 ถึง 100% ของกำลังการทำงานของคอยล์ร้อน
• ช่วงกำลังการทำงานของระบบ DX-Kit ที่สามารถเชื่อมต่อกับคอยล์เย็น: ไม่เกิน 30% ของกำลังการทำงานของคอยล์ร้อน
• ความยาวการเดินสายไฟสูงสุดจากชุดควบคุม: 10 ม.
• ความยาวระบบท่อสูงสุดระหว่างตัวเครื่อง EEV และคอยล์เย็น: 5 ม.
• การติดตั้งภายนอกอาคาร: ชุดควบคุม (คลาส IP54) และตัวเครื่อง EEV สามารถติดตั้งได้ในพื้นที่นอกอาคารได้

สำหรับท่อแยกเชื่อมต่อตัวเครื่อง EEV 2 เครื่อง (ตัวเลือก): UTP-LX180A

ความยาวของระบบท่อและการเดินสาย
