AIRSTAGE VRF-system VR-IV-serien

Funktioner

Vanliga funktioner

Seriens funktioner

Utbud av utomhusenheter

	Utrymmesbesparande kombination	Energieffektiv kombination
8 hk	AJY072GALDH
10 hk	AJY090GALDH
12 hk	AJY108GALDH
14 hk	AJY126GALDH
16 hk	AJY144GALDH	AJY144GALDHH
18 hk	AJY162GALDH
20 hk	AJY180GALDH
22 hk	AJY198GALDH	AJY198GALDHH
24 hk	AJY216GALDH	AJY216GALDHH
26 hk	AJY234GALDH	AJY234GALDHH
28 hk	AJY252GALDH	AJY252GALDHH
30 hk	AJY270GALDH	AJY270GALDHH
32 hk	AJY288GALDH	AJY288GALDHH
34 hk	AJY306GALDH	AJY306GALDHH
36 hk	AJY324GALDH	AJY324GALDHH
38 hk	AJY342GALDH	AJY342GALDHH
40 hk	AJY360GALDH	AJY360GALDHH
42 hk	AJY378GALDH	AJY378GALDHH
44 hk	AJY396GALDH	AJY396GALDHH
46 hk	AJY414GALDH
48 hk	AJY432GALDH

Funktioner

08:38

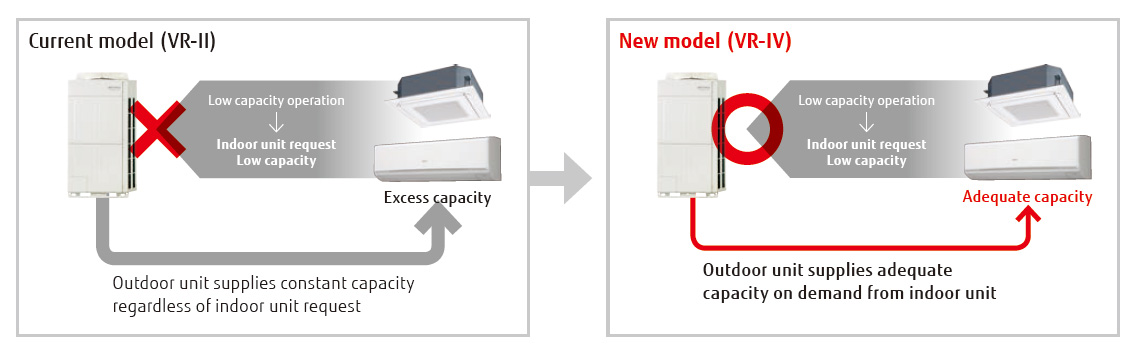

Intelligent köldmediekontroll

Fujitsu General föreslår en ny utomhusenhet med ny köldmediekontroll.

Ny köldmediekontroll kan drivas med lämplig styrning som motsvarar rummets värmebelastning och kan ge ett behagligare utrymme. Ny köldmediekontroll kan också ge större energibesparingar.

* Förbättringen av styrningen och den faktiska sinusvågen varierar beroende på kombinationen av inomhusenheten och systemets drifttillstånd.

Ökning av antalet anslutningsbara inomhusenheter

Kapacitetsområde för anslutningsbar inomhusenhet

Ny modell (VR-IV): 25 % till 150 %

Nuvarande modell (VR-II): 50 % till 150 %

* För modulär typ är drift på 25–49,9 % i hela systemet tillgängligt. (med en enda enhet)

Antal anslutningsbara inomhusenheter Utrymmesbesparande kombination

Energibesparande teknik för ökad operativ effektivitet

1. Stor kraftfull propellerfläkt

Fläkten som är konstruerad med CFD^*1 har både hög prestanda och lågbrusdrift.

*1.: CFD: Computational Fluid Dynamics (beräkningsströmningsdynamik)

2. Trefas likströmsfläktmotor

Användning av en likströmsfläktmotor med avancerad styrning förbättrar energieffektiviteten avsevärt. Dessutom arbetar den här motorn tyst.

3. Styrning av sinusvåg på likströmsinverter

Användning av en motor med en intelligent strömmodul (IPM) minskar växlingsförlust och uppnår utmärkt effektivitet.

4. Fyrsidig värmeväxlare

Den fyrsidiga värmeväxlaren ökar den effektiva ytarean och förbättrar värmeväxlingens effektivitet avsevärt.

5. Underkylningsvärmeväxlare

Dubbelrörsstrukturen med interna projektioner ger utmärkt värmeväxlingseffektivitet.

6. Högeffektiv inverterkompressor med likström och stor kapacitet

En högeffektiv dubbelroterande likströmskompressor med stor kapacitet ger utmärkt mellankapacitet.

7. Snedställda hörn på främre luftintagsport

När flera utomhusenheter är installerade förbättrar det unikt formade främre intaget luftflödet in i värmeväxlaren.

Utökat anslutningsförhållande (för tillämpningar med flera hyresgäster)

Den här funktionen är särskilt effektiv när partiell luftkonditionering startar vid byggnaden under konstruktion. Installationsarbete kan flexibelt läggas till för varje hyresgäst.

Nuvarande modell (VR-II) exempel för 12 hk: drift på 6 hk för 50 % krävs.

Modulär typ

En utomhusenhet fungerar effektivt för den anslutningsbara inomhusenhetens kapacitet i hela systemet. (25 % drift med flera enheter är inte tillgänglig.)

Exempel) för 25 % drift (5 hk) av 20 hk (10 hk x 2 enheter) 5 hk drift med 50 % av en 10 hk utomhusenhet utförs. →25 % drift med två enheter utförs inte.

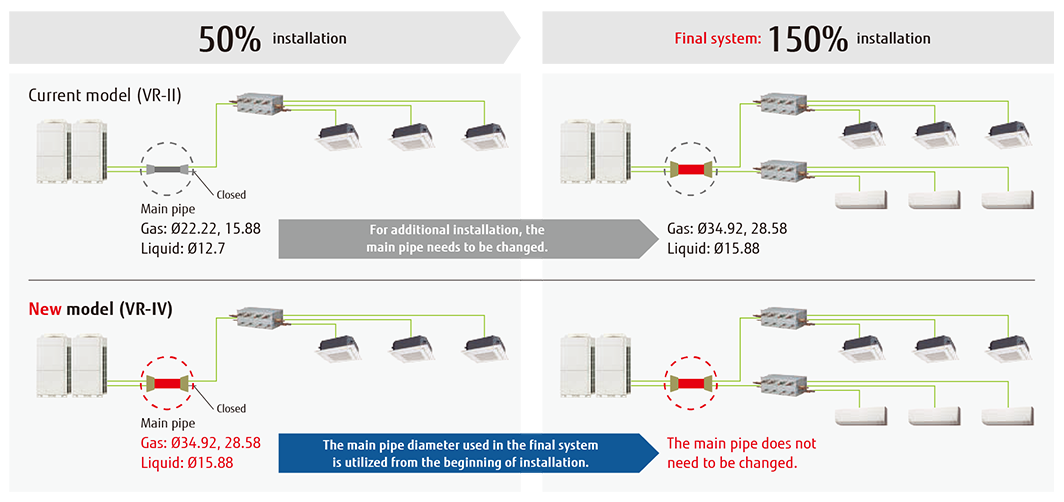

Ytterligare installation utan byte av huvudrör

Installationsarbete kan utföras från början med huvudrörets diameter som används i det slutliga systemet. Till skillnad från nuvarande modell är det inte nödvändigt att byta huvudrör, det blir inget dubbelarbete.

Effektivitet i faktisk drift

Förstklassig hög COP (max. uppvärmning) uppnås för alla kombinationer med vår unika värmeväxlarstruktur, högeffektiva dubbelkompressor med likström och vår egen teknik.

Utrymmesbesparande kombination

Energieffektiv kombination

För kombination med 24 hk

Inverterkompressor

Inverterkompressor med likström och stor kapacitet

En högeffektiv dubbelroterande likströmskompressor med stor kapacitet ger utmärkt mellankapacitet.

Flera funktioner för utomhusdrift

När flera utomhusenheter är anslutna utförs en avancerad drift av varje kompressor. I stället för att köra en kompressor med full belastning och fördela köldmediet till en värmeväxlare, driver den här styrmetoden alla kompressorer vid delbelastning och fördelar köldmedium till alla värmeväxlare, vilket gör att den totala systemeffektiviteten kan förbättras.

Köldmediekontroll på värmeväxlaren

Värmeväxlaren i utomhusenheten är uppdelad i två delar (överdel och underdel). Värmeväxlarens effektivitet har förbättrats genom optimal styrning av köldmediets väg där köldmediet fördelas mer i den övre värmeväxlaren eftersom det finns ett större luftflödesintag där.

Flexibel röranslutning

Användningen av olika rör och anslutningar till RB-enheter möjliggör flexibelt arbete med köldmedierör som matchar golvets utformning och byggnadsstrukturen.
