Värmepump för typ med liten kapacitet J-IVL Series AJY108LELDH  [3Fas]

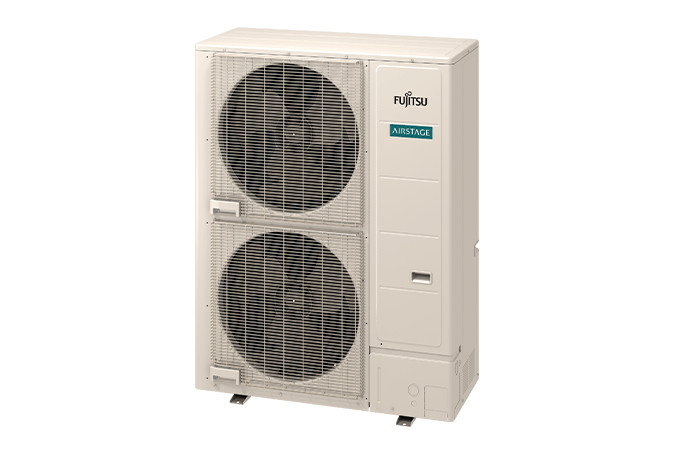

Utomhusenhet

Utomhusenhet :
AJY108LELDH
Hämta :
Kataloger

Funktioner

  • Effektivitet i faktisk drift
  • Lång rörlängd
  • Upp till 14 enheter* kan anslutas
  • Lågt driftljud i toppklass

Kapacitet

Kylning   33.5 kW
Uppvärmning   33.5 kW (Nominell) / 37.5 kW (Max.)

Specifikationer

Nominellt kapacitetsområde 12 HP
Max. antal anslutningsbara inomhusenheter*1 1 - 30
Anslutningsbar kapacitet för inomhusenheter 16.8 - 50.2 kW
Bläddra
Strömkälla Fas Trefas 3N
Spänning 400 V
Frekvens 50 Hz
Kapacitet Kylning 33.5 kW
Nominell Uppvärmning 33.5 kW
Max. Uppvärmning 37.5 kW
Ineffekt Kylning 10.42 kW
Uppvärmning 8.18 kW
Nominell Uppvärmning 8.18 kW
Max. Uppvärmning 10.25 kW
EER Kylning 3.22 W/W
COP Nominell Uppvärmning 4.10 W/W
Max. Uppvärmning 3.66 W/W
Luftflödeshastighet 11000 m³/h
Ljudtrycksnivå*2 Kylning 59 dB(A)
Uppvärmning 62 dB(A)
Ljudeffektnivå Kylning 73 dB(A)
Uppvärmning 75 dB(A)
Max. externt statiskt tryck 40 Pa
Kompressorns motoreffekt 4.7 kW
Värmeväxlarfläns Blue Fin
Nettomått Höjd 1428 mm
Bredd 1080 mm
Djup 480 mm
Nettovikt 178 kg
Köldmedium Typ R410A
Global uppvärmningspotential 2088
Ladda 7.5 kg (15.7 CO2eq–T)
Anslutningsrörets diameter Vätska φ12.7 mm
Gas φ28.58 mm
Total rörlängd 400 m
Max. höjdskillnad
(Utomhusenhet: Övre/nedre)		 50 / 40 m
Driftsområde Kylning -15 till 46 °CDB
Uppvärmning -20 till 21 °CDB
Bläddra
Obs!
Specifikationerna baseras på följande förhållanden.
Kylning:
Inomhustemperatur på 27 °C DB/19 °C WB och utomhustemperatur på 35 °C DB/24 °C WB.
Uppvärmning:
Inomhustemperatur på 20 °C DB//15 °C WB) och utomhustemperatur på 7 °C DB/6 °C WB.
Rörlängd:
7,5 m. Höjdskillnad mellan utomhusenhet och inomhusenhet: 0 m.
*
Kyldriftsintervallet från -15 till 46 °C är endast tillåtet när alla inomhusenheter som är anslutna till systemet är högre än kapaciteten på 5,6 kW.

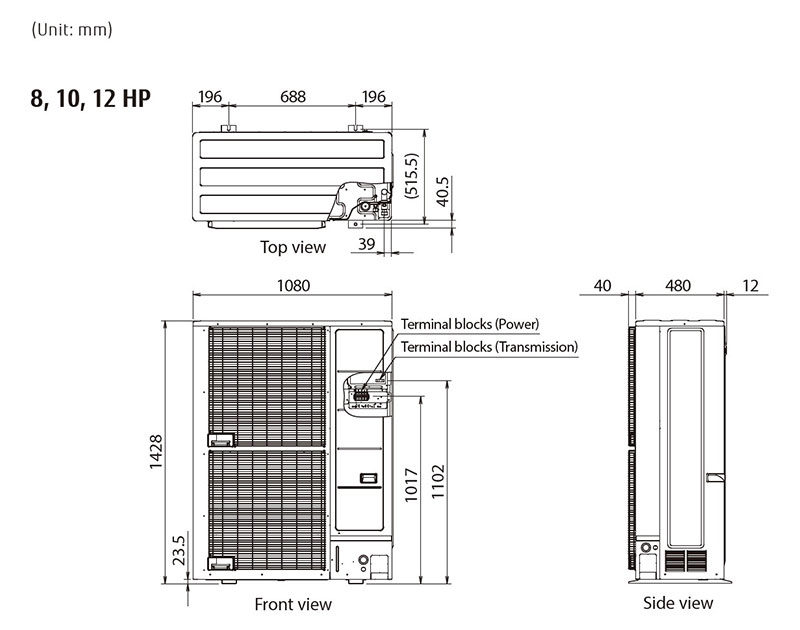

Mått

Utomhusenhet : AJY108LELDH

Utomhusenhet
