Ajuste de la función remota

Esta función realiza “Lectura” y “Escritura” en los ajustes de función (Interruptor objetivo) de la unidad interior y la unidad exterior para lograr un funcionamiento óptimo de acuerdo con el entorno de instalación. Además, los resultados de “Lectura” y “Escritura” pueden emitirse como un informe de lista.

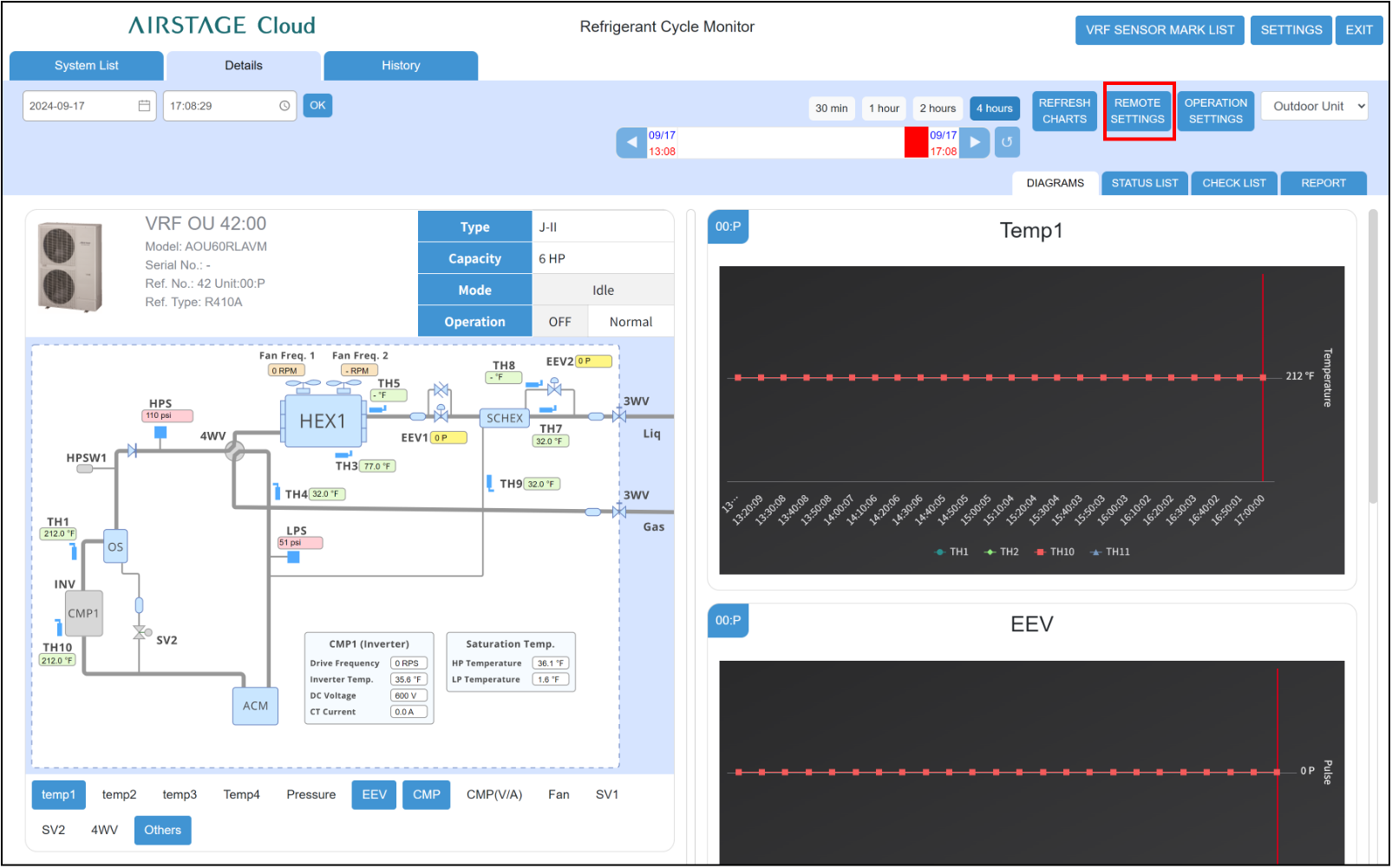

Pulse el botón “REMOTE SETTINGS” en la pantalla “Refrigerant Cycle Monitor”.
Aparece el modo “Remote Settings”.

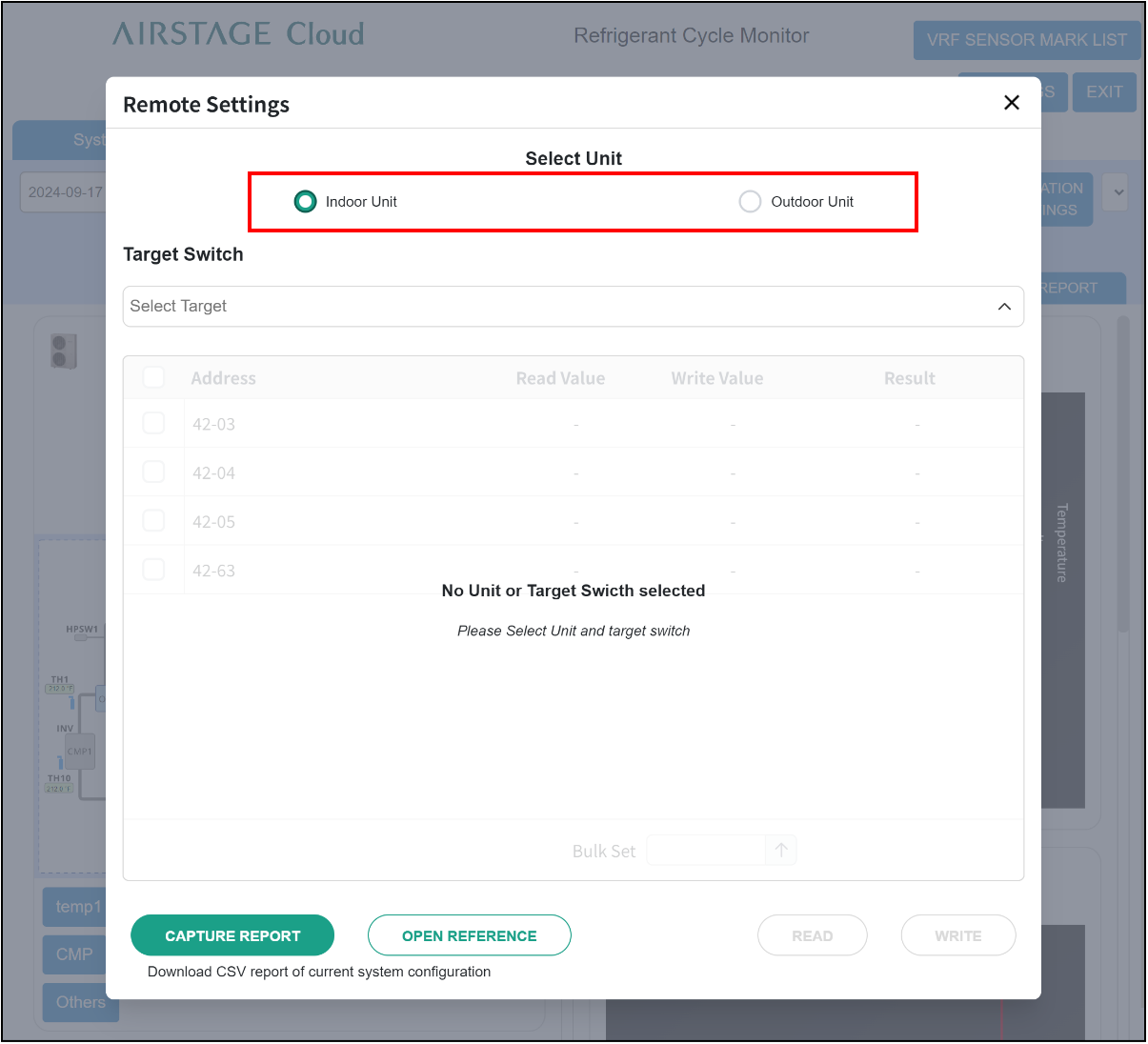

Seleccione la “Indoor Unit” o la “Outdoor Unit”.

NOTAS:

Si el sistema VRF se encuentra en el siguiente estado, no se puede seleccionar ni la “Indoor Unit” ni la “Outdoor Unit”. Utilice esta función después de resolver cualquier problema

Las funciones de mantenimiento tales como el mismo ajuste de la función Remota y Escanear se realizan desde otro controlador VRF y Herramienta de servicio (UTY-ASGXZ1).
El sistema VRF está en estado de parada de emergencia

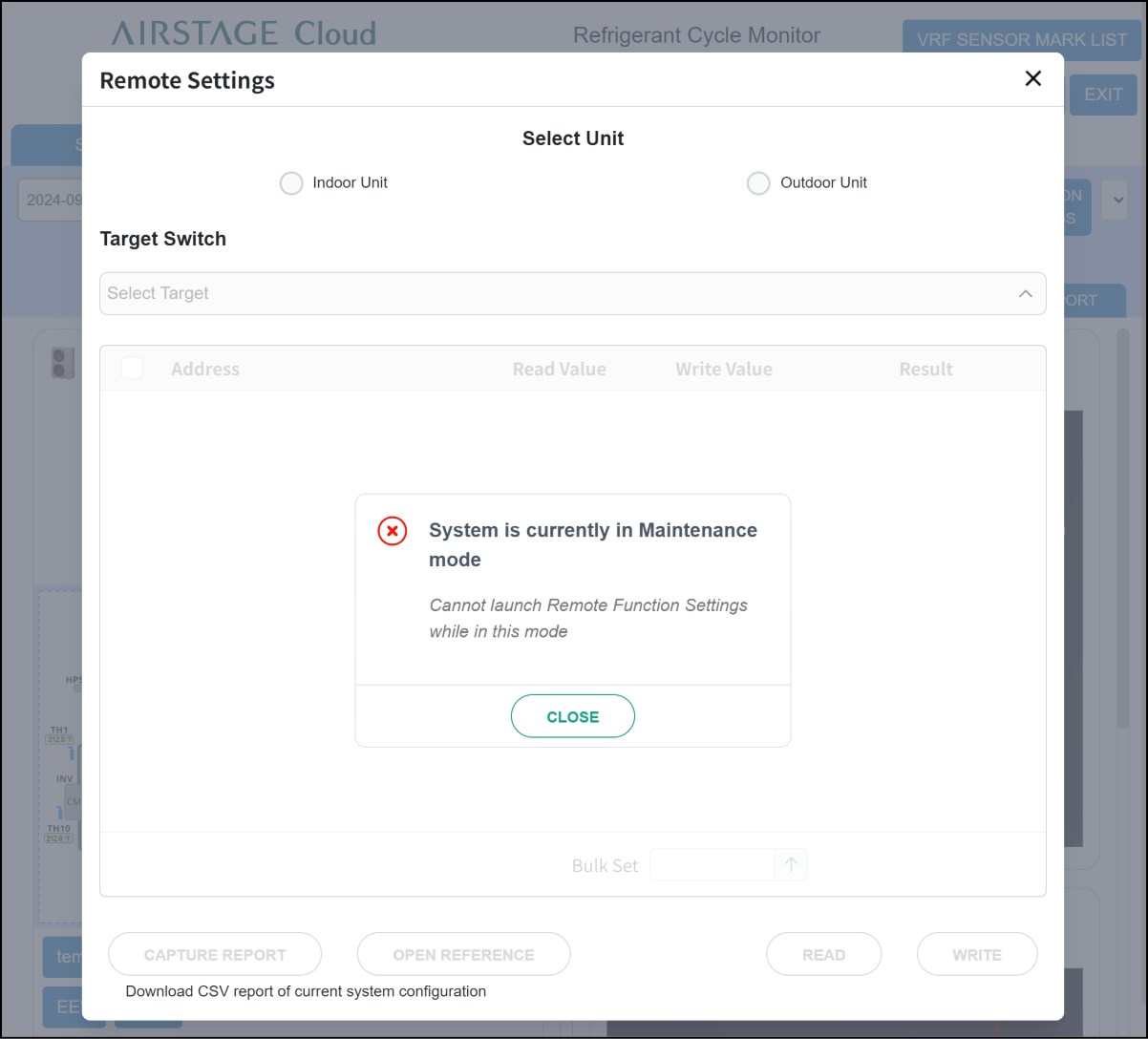

Mensaje visualizado cuando otro dispositivo está realizando tareas de mantenimiento

NOTAS:

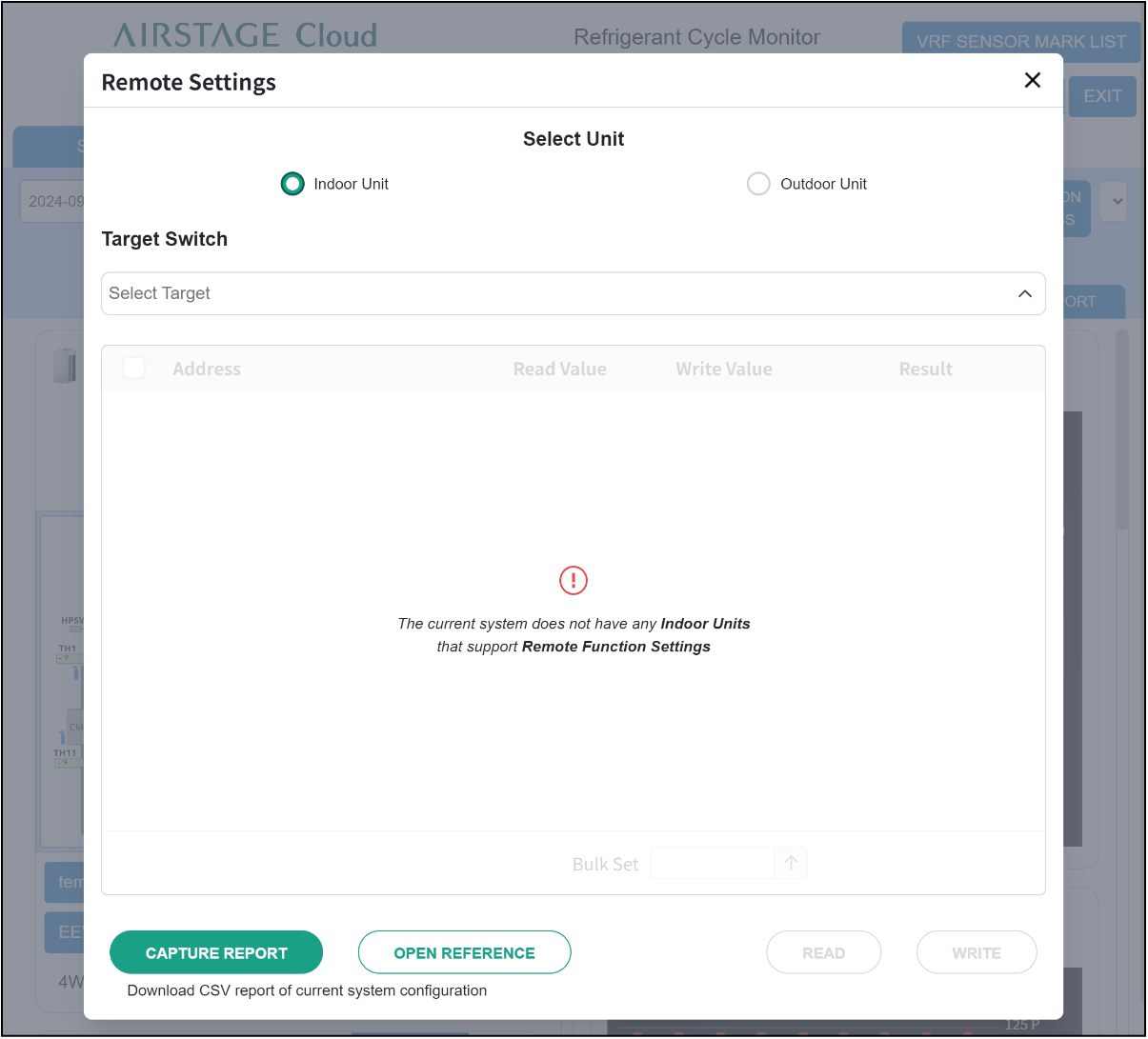

Algunas unidades exteriores no pueden utilizar esta función.
Para realizar el Ajuste de funciones, ajústelo desde la placa de circuitos de la unidad exterior.

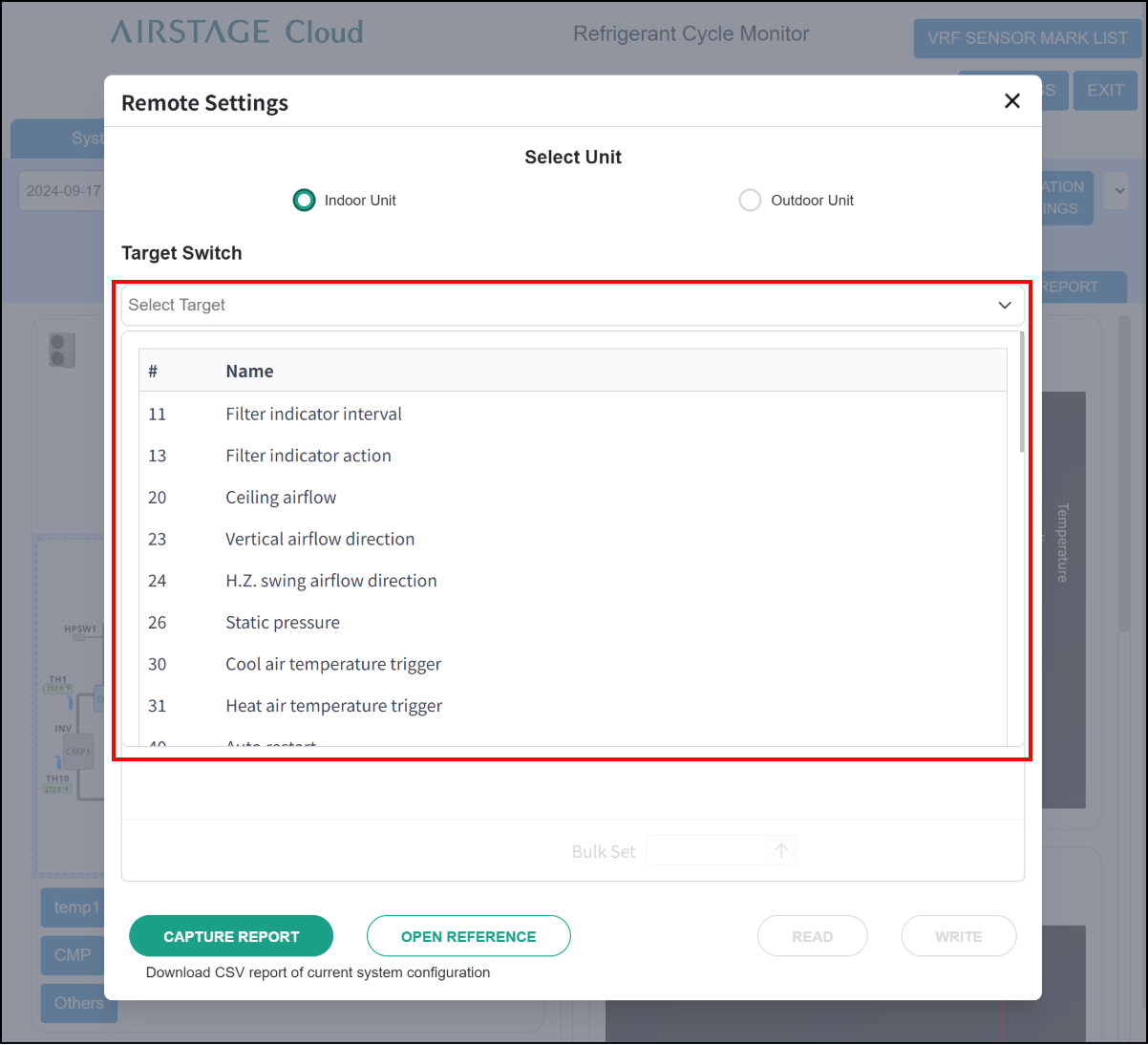

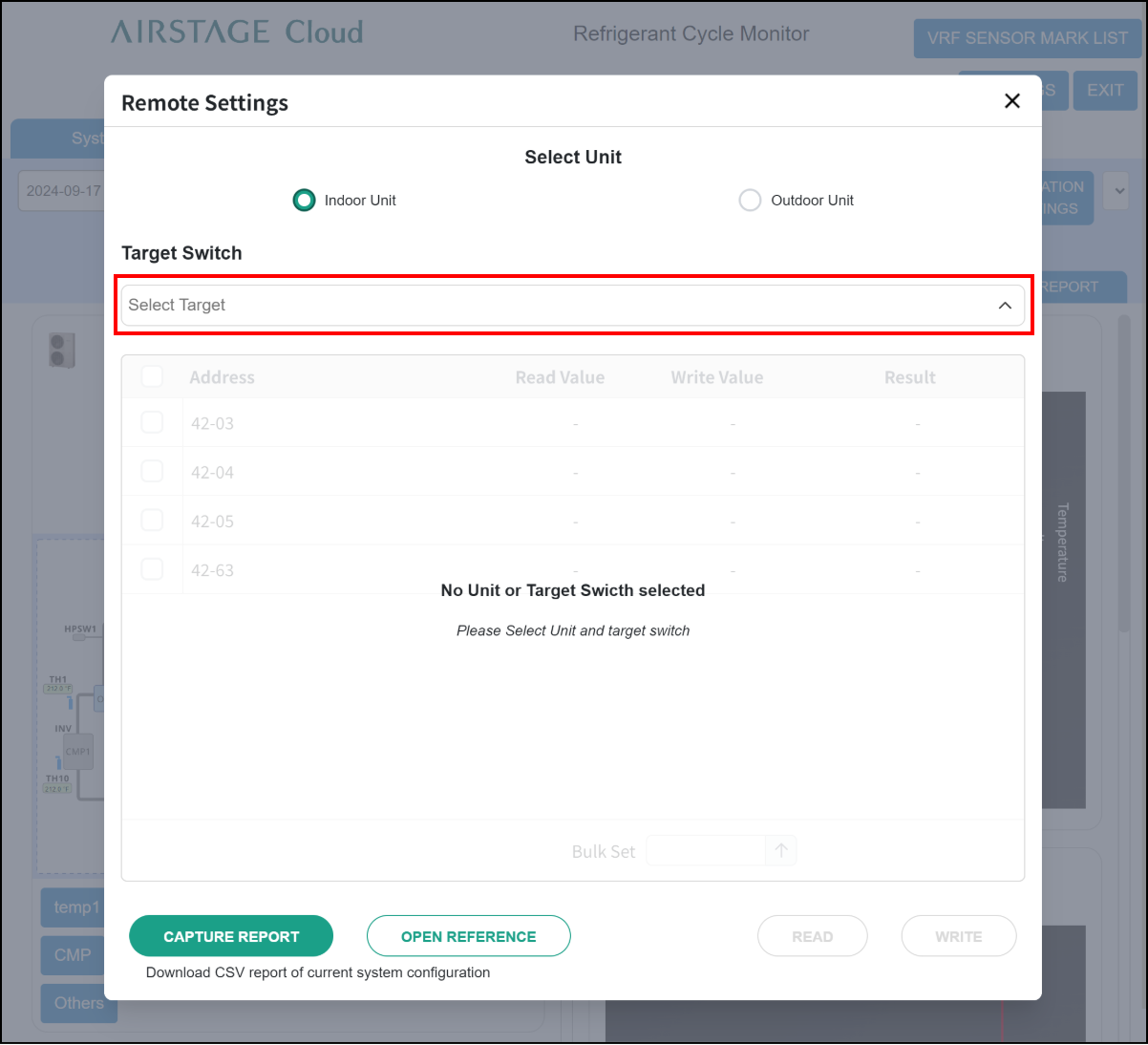

Seleccione la función para realizar “Lectura” o “Escritura” desde la Lista de interruptores objetivo.

Step1

Step2

NOTA:

Las funciones (Interruptor objetivo) que se pueden utilizar para “Lectura” y “Escritura” varían en función del modelo de las unidades interior y exterior.

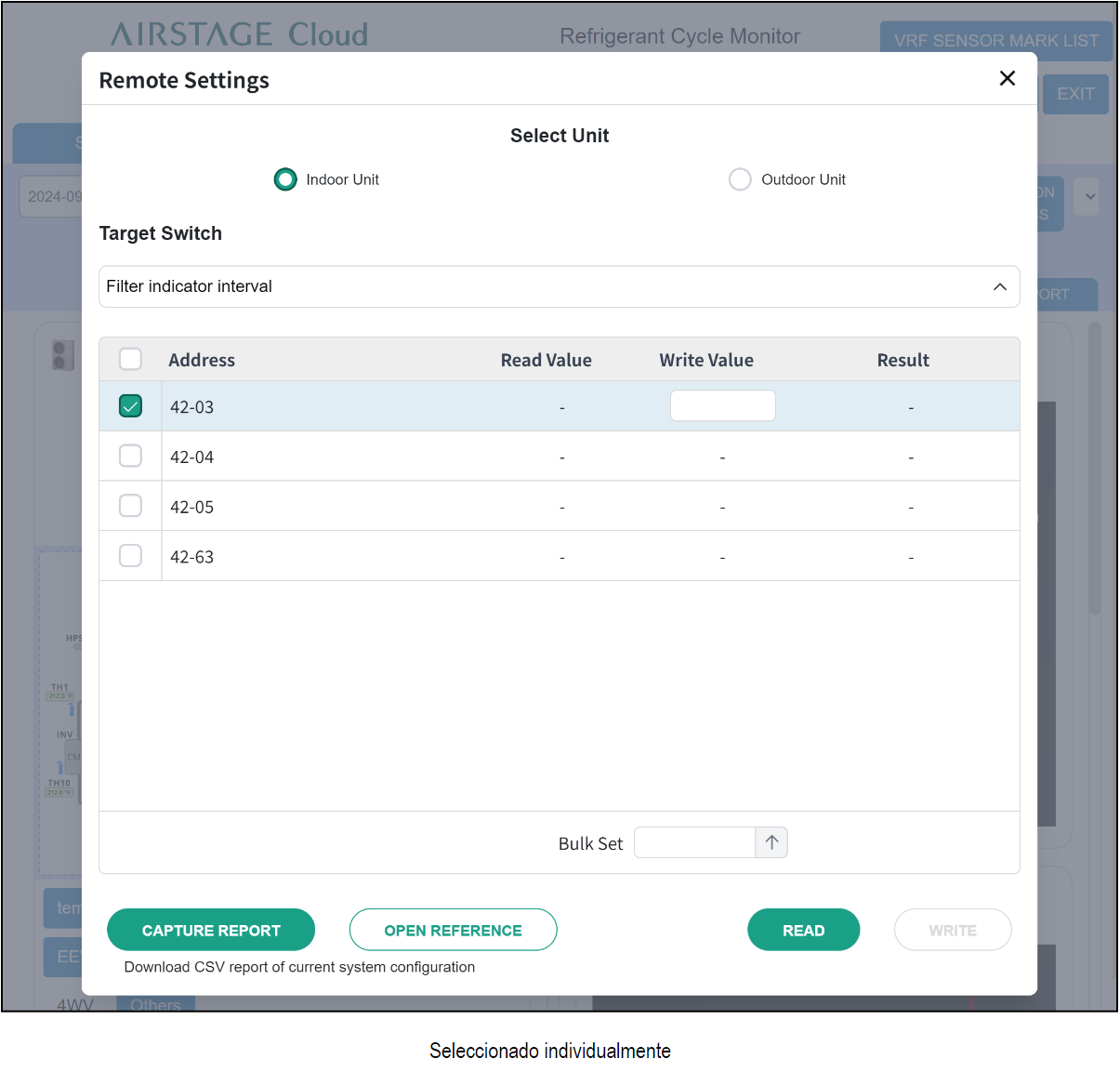

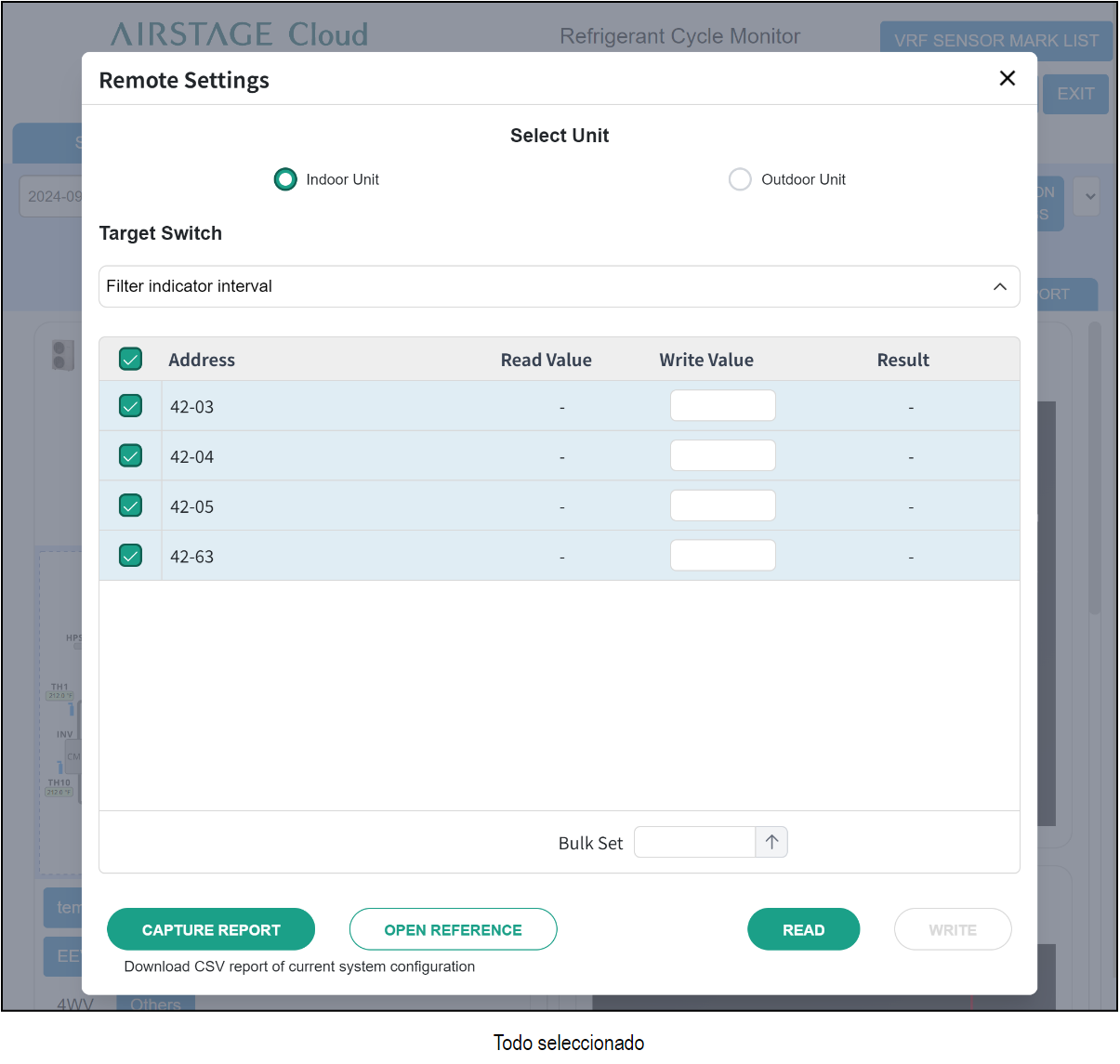

Seleccione las unidades interior o exterior objetivo. Marque la casilla □ en la parte superior para seleccionar todas las unidades interiores o exteriores de una lista.

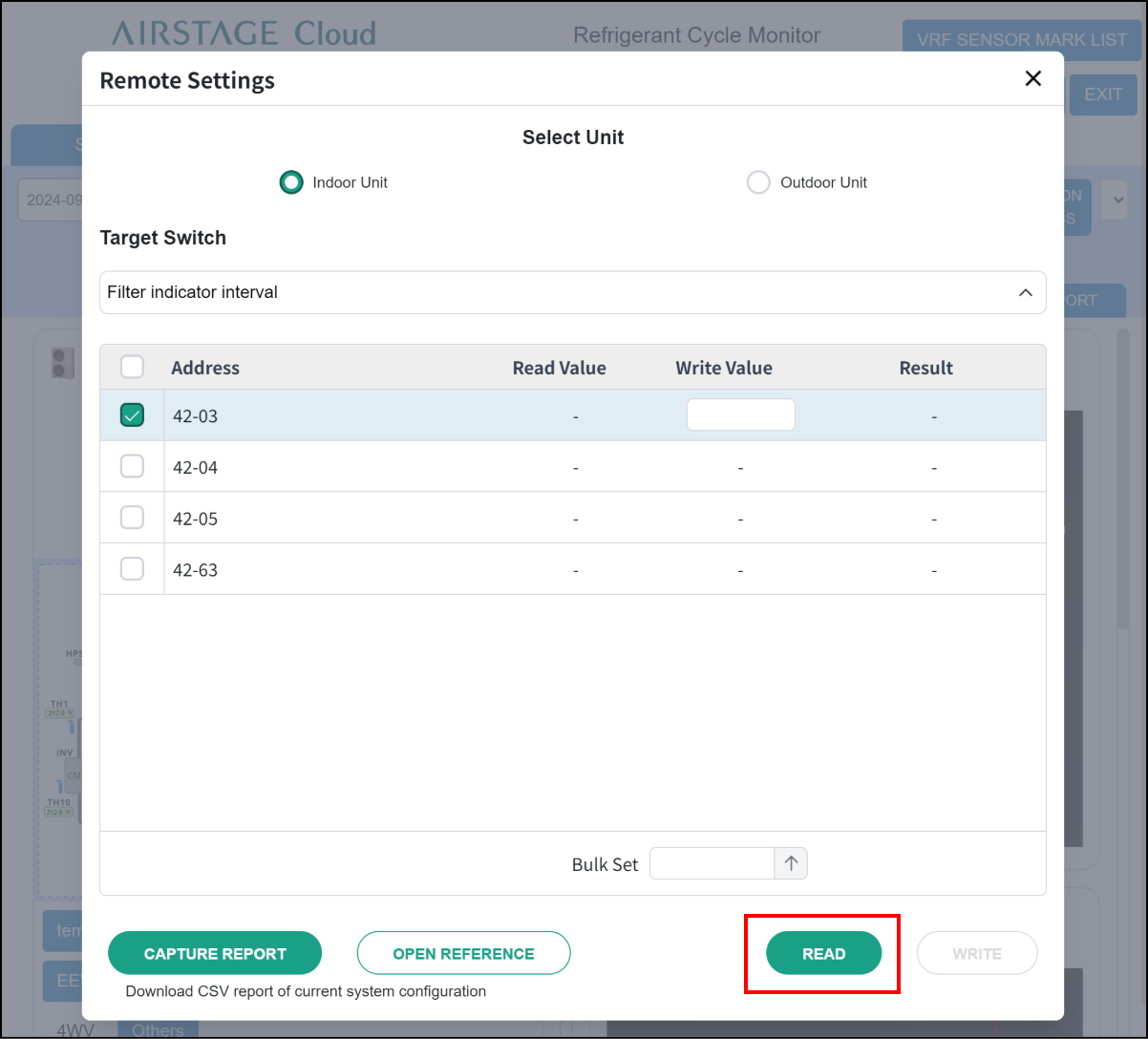

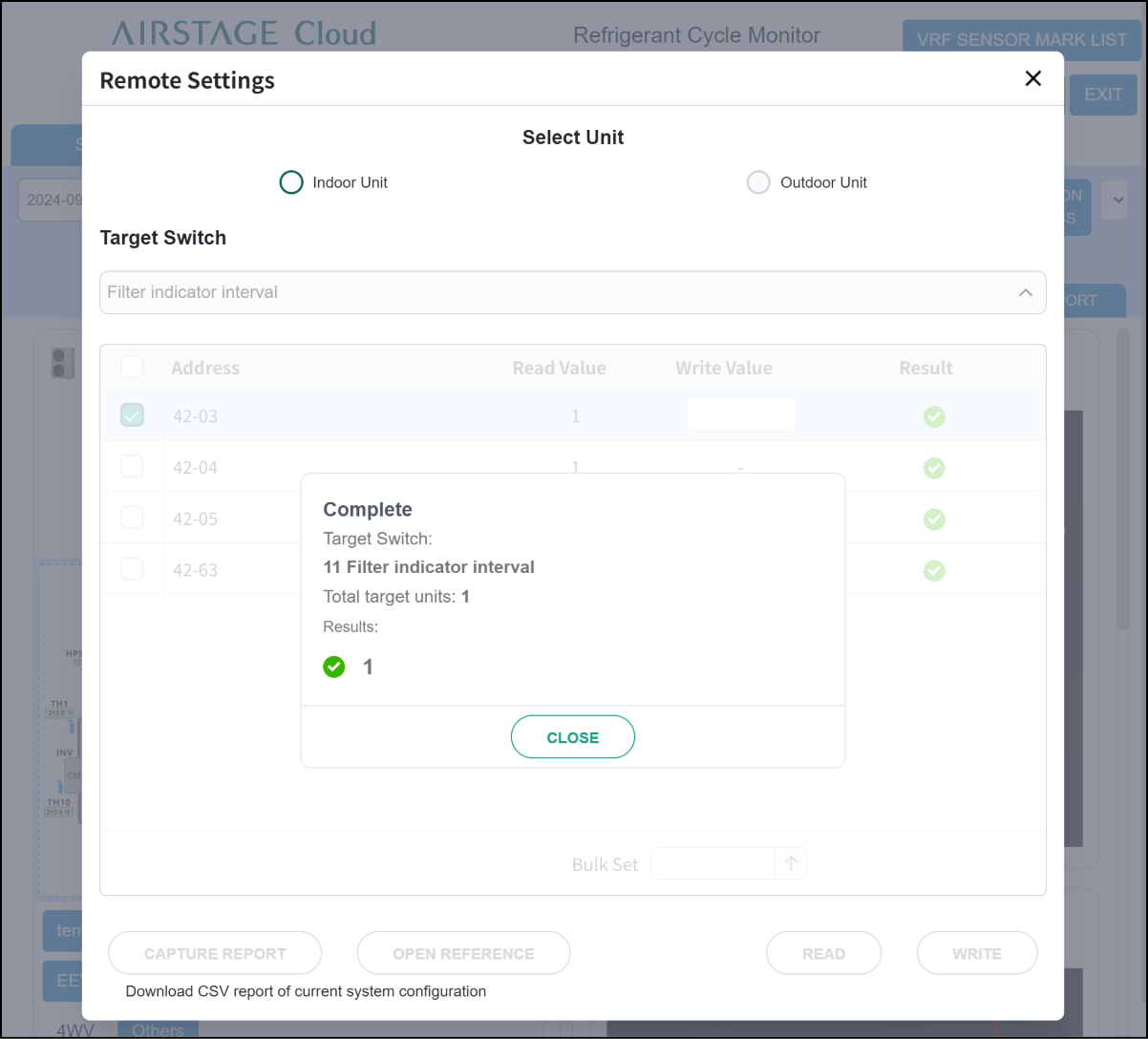

Efectúe la “Lectura” para comprobar el valor ajustado actualmente. Toque el botón “READ” en la parte inferior de la pantalla.

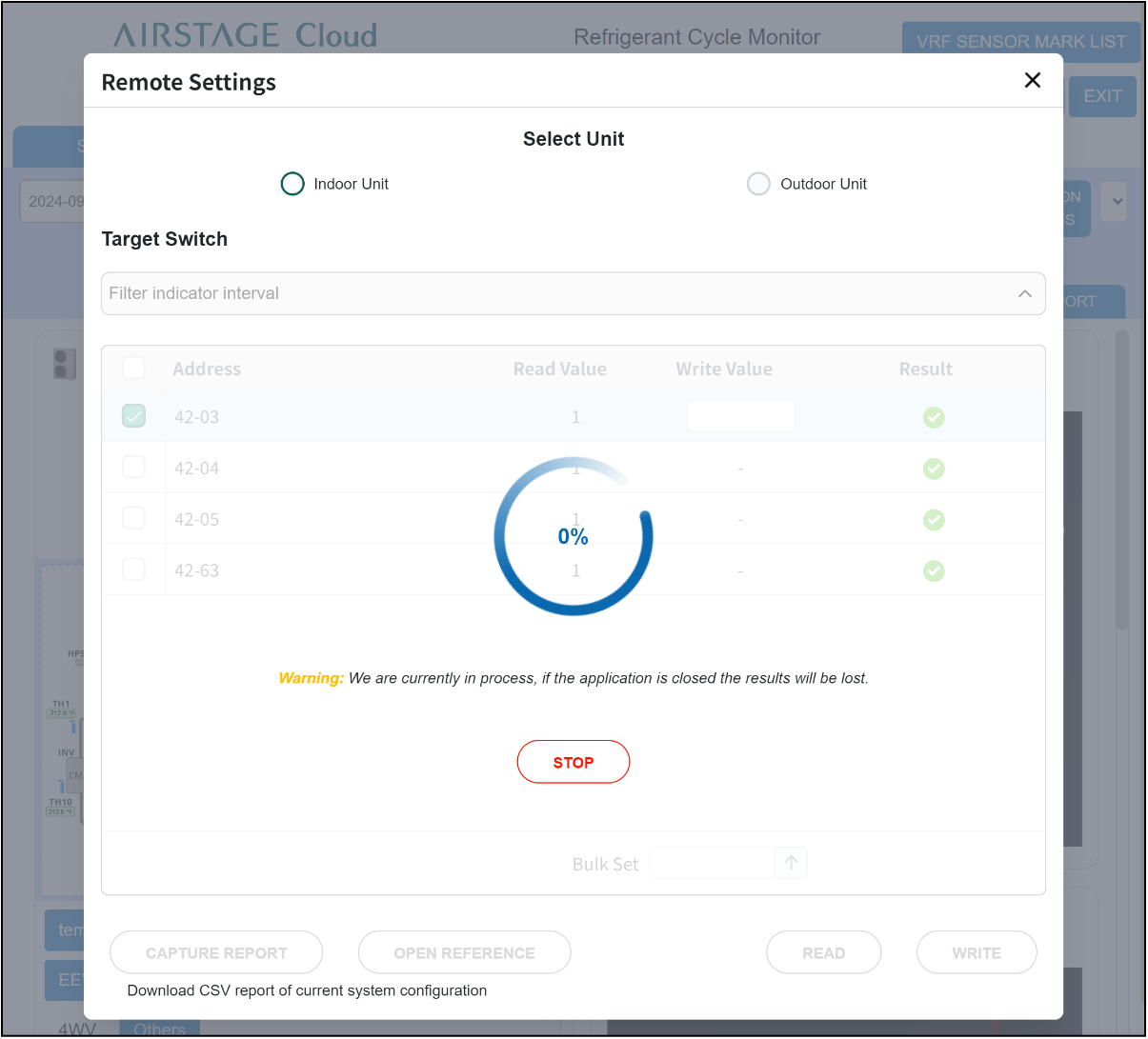

Si se selecciona un gran número de unidades, este proceso puede tardar varios minutos o más.

Step1

Step2

Step3

NOTAS:

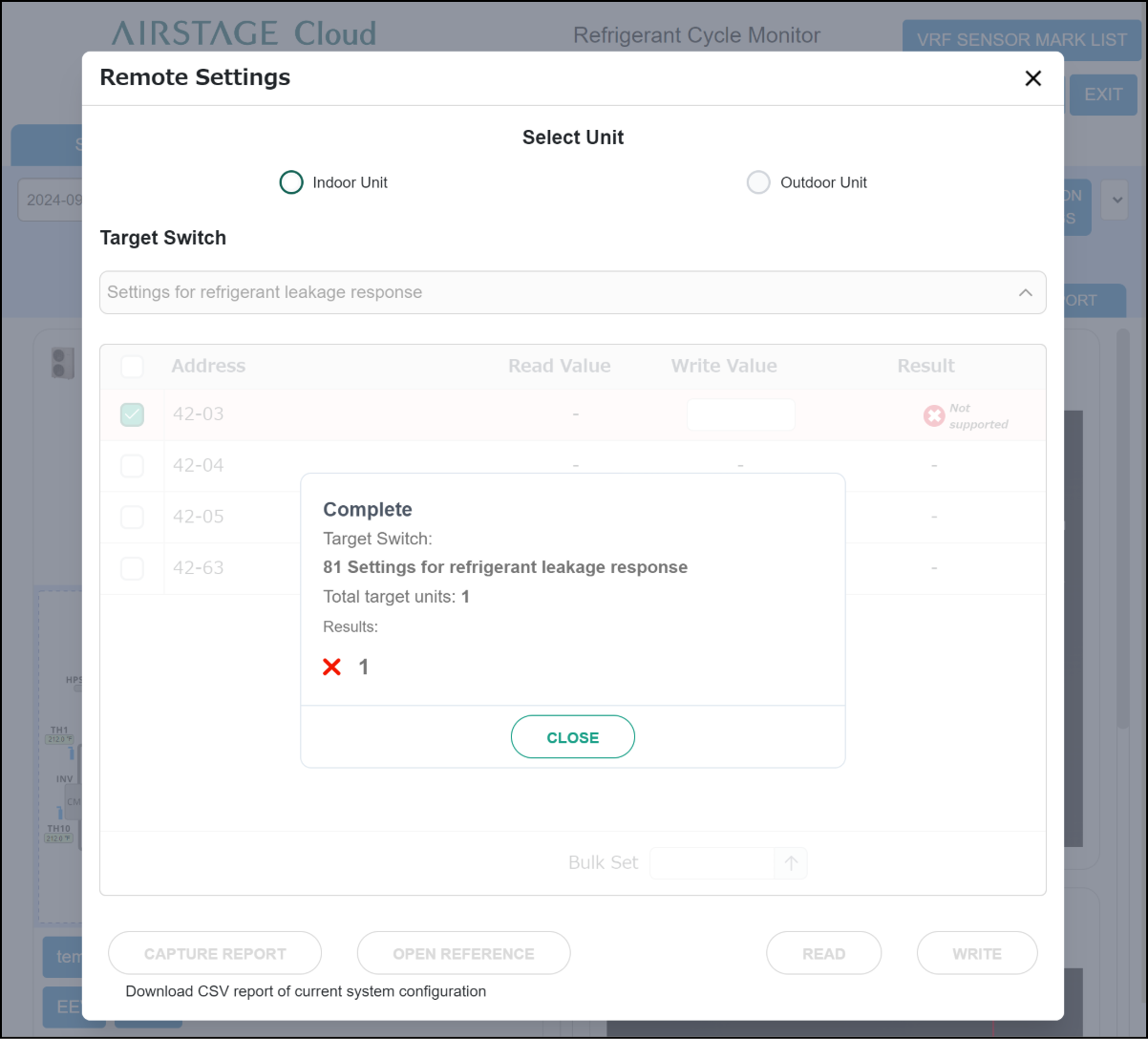

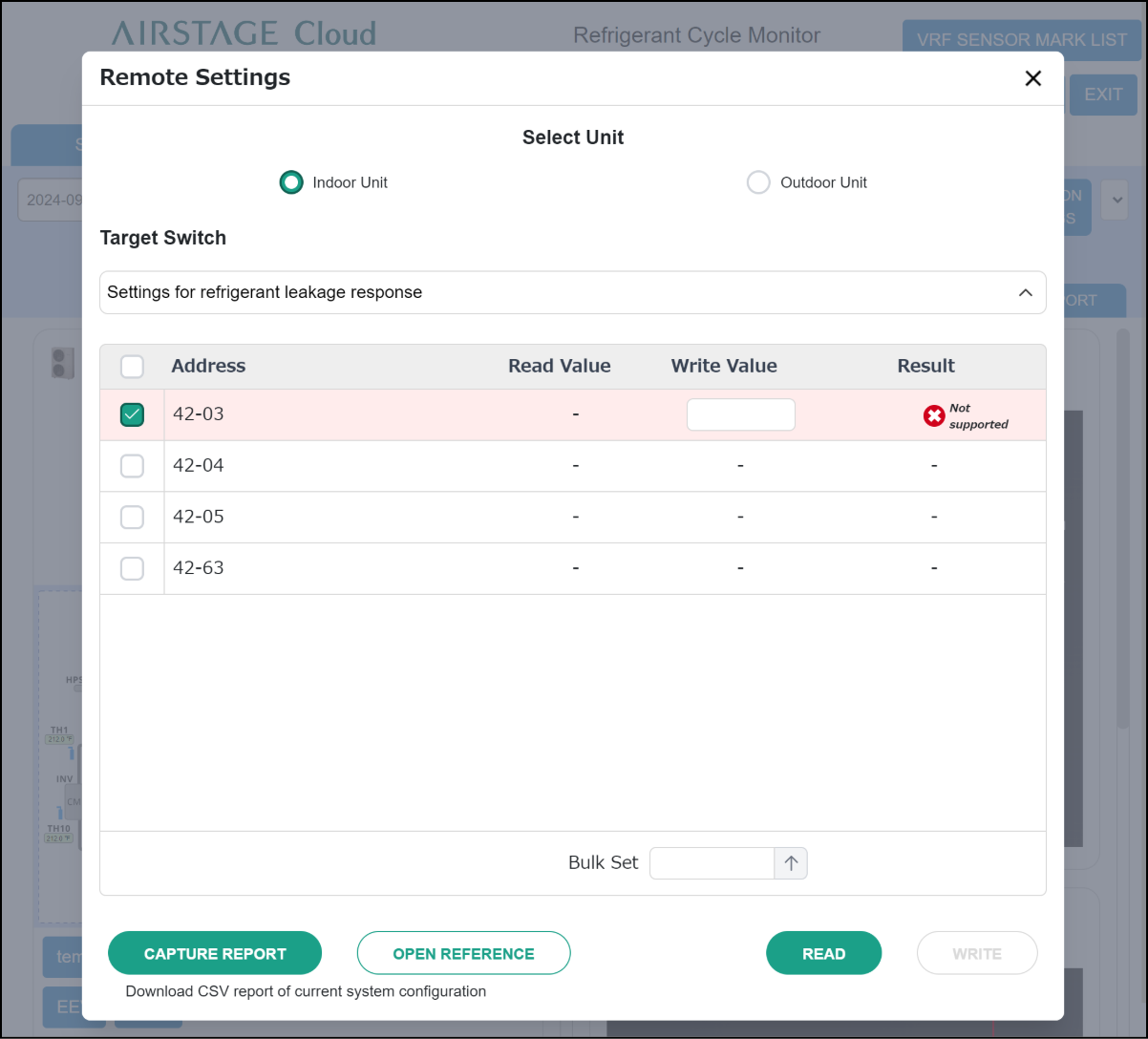

Si “Lectura” falla, compruebe lo siguiente. (Lo mismo se aplica a “Escritura”).

La unidad objetivo se enciende.
No hay error en la unidad objetivo.
Las funciones de mantenimiento tales como el mismo ajuste de la función Remota y Escanear no se realizan desde otro controlador VRF y Herramienta de servicio (UTY-ASGXZ1).
El sistema VRF no está en estado de parada de emergencia.
Las unidades interiores y exteriores son compatibles con el Interruptor objetivo correspondiente. (Para obtener más información, consulte el Manual de instalación, el Manual de servicio o el Manual técnico y de diseño de las unidades interiores o exteriores).

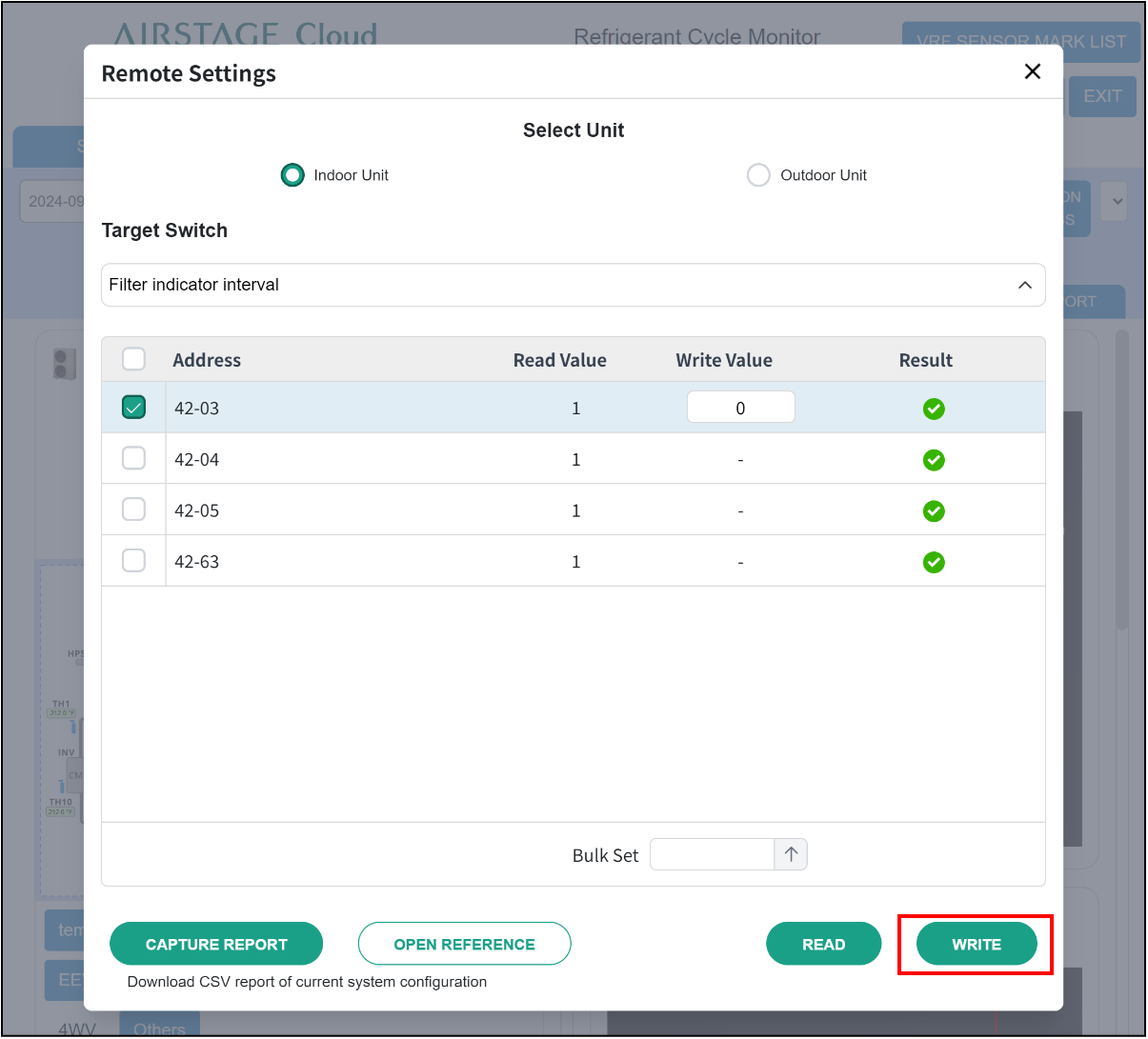

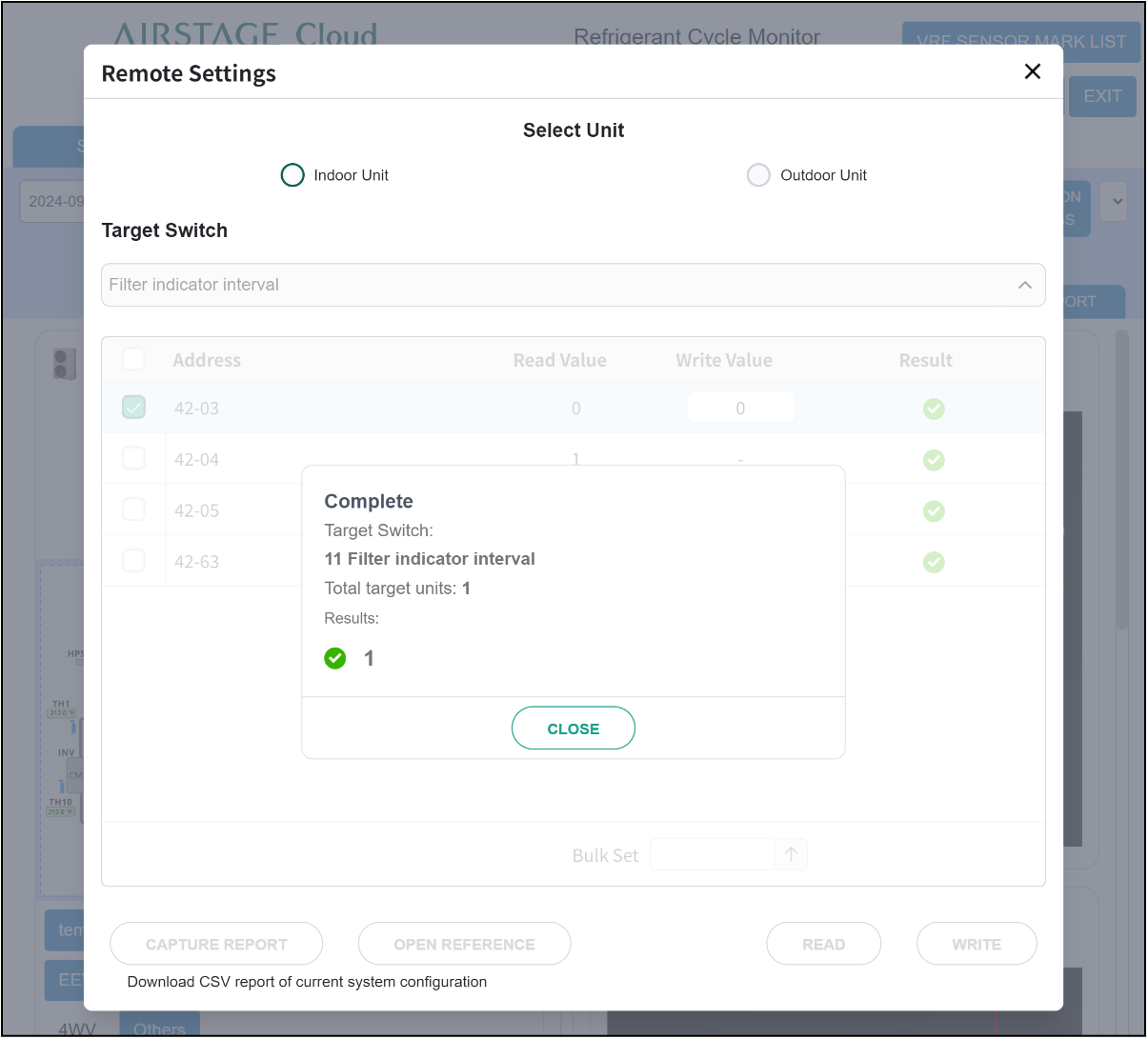

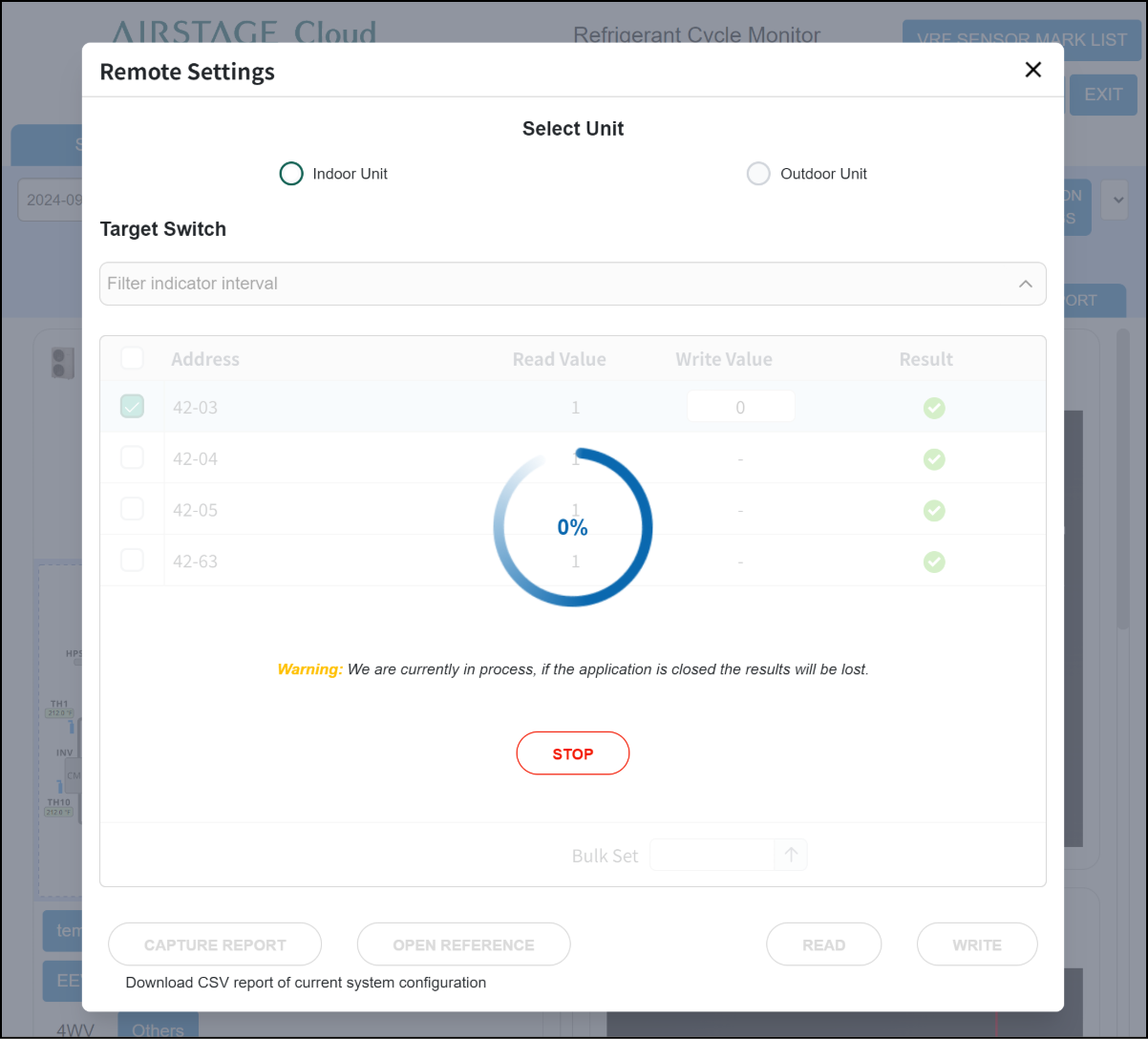

Efectúe “Escritura” para cambiar el valor de la función. Introduzca el valor (de 0 a 99) en el campo “Write Value” de la unidad objetivo y pulse el botón “WRITE”.
Si se selecciona un gran número de unidades, este proceso puede tardar varios minutos o más.

Step1

Step2

Step3

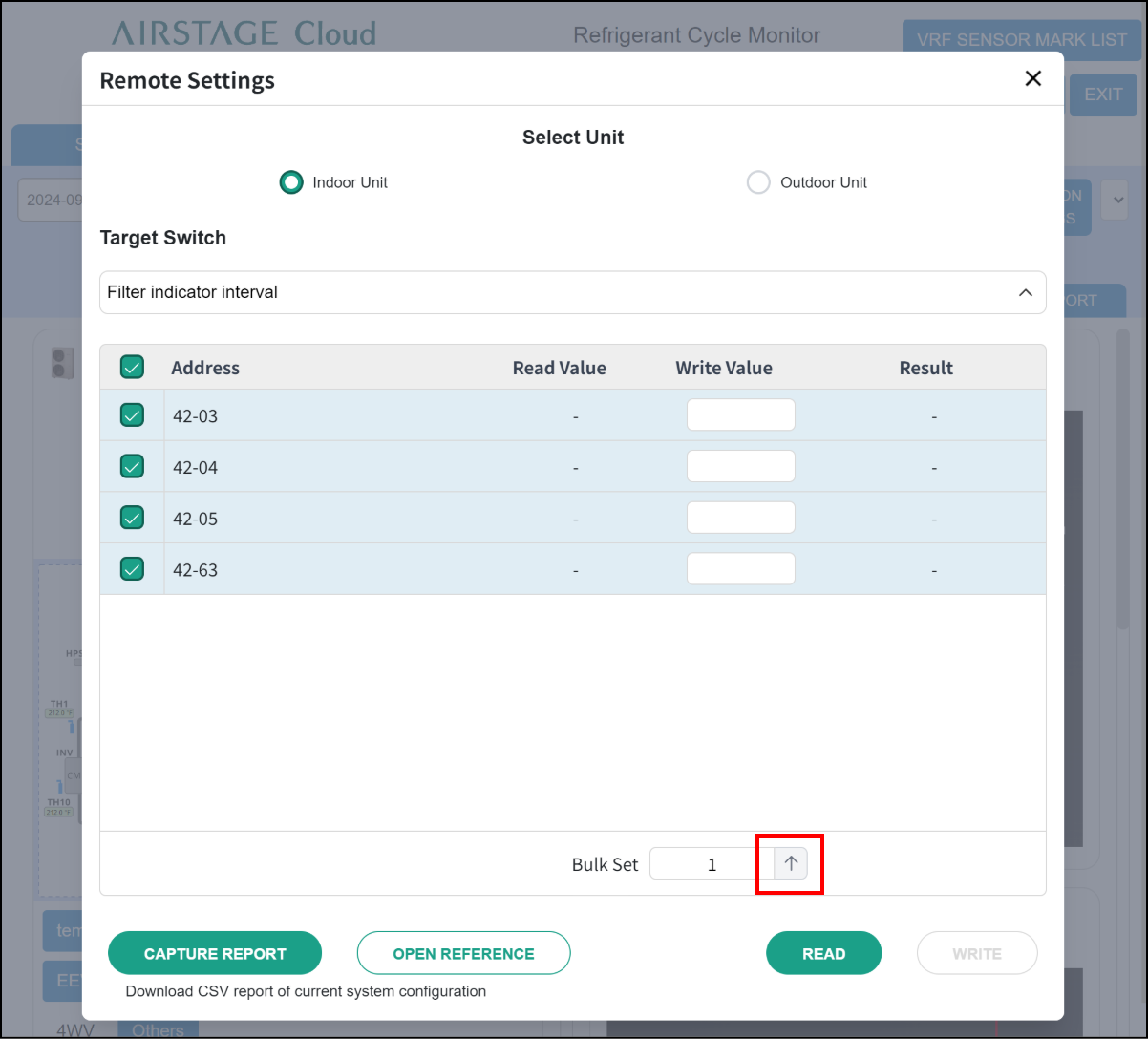

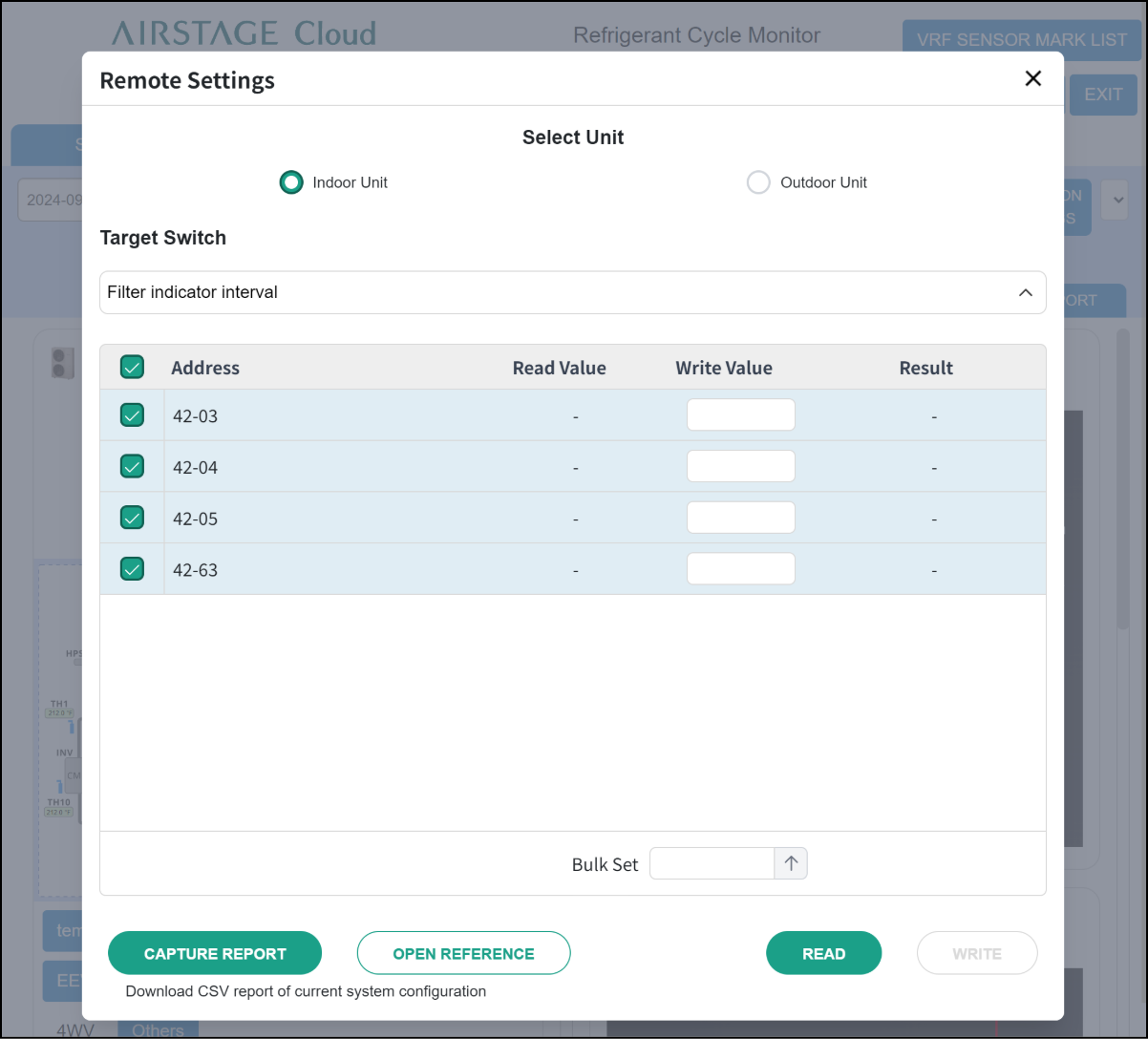

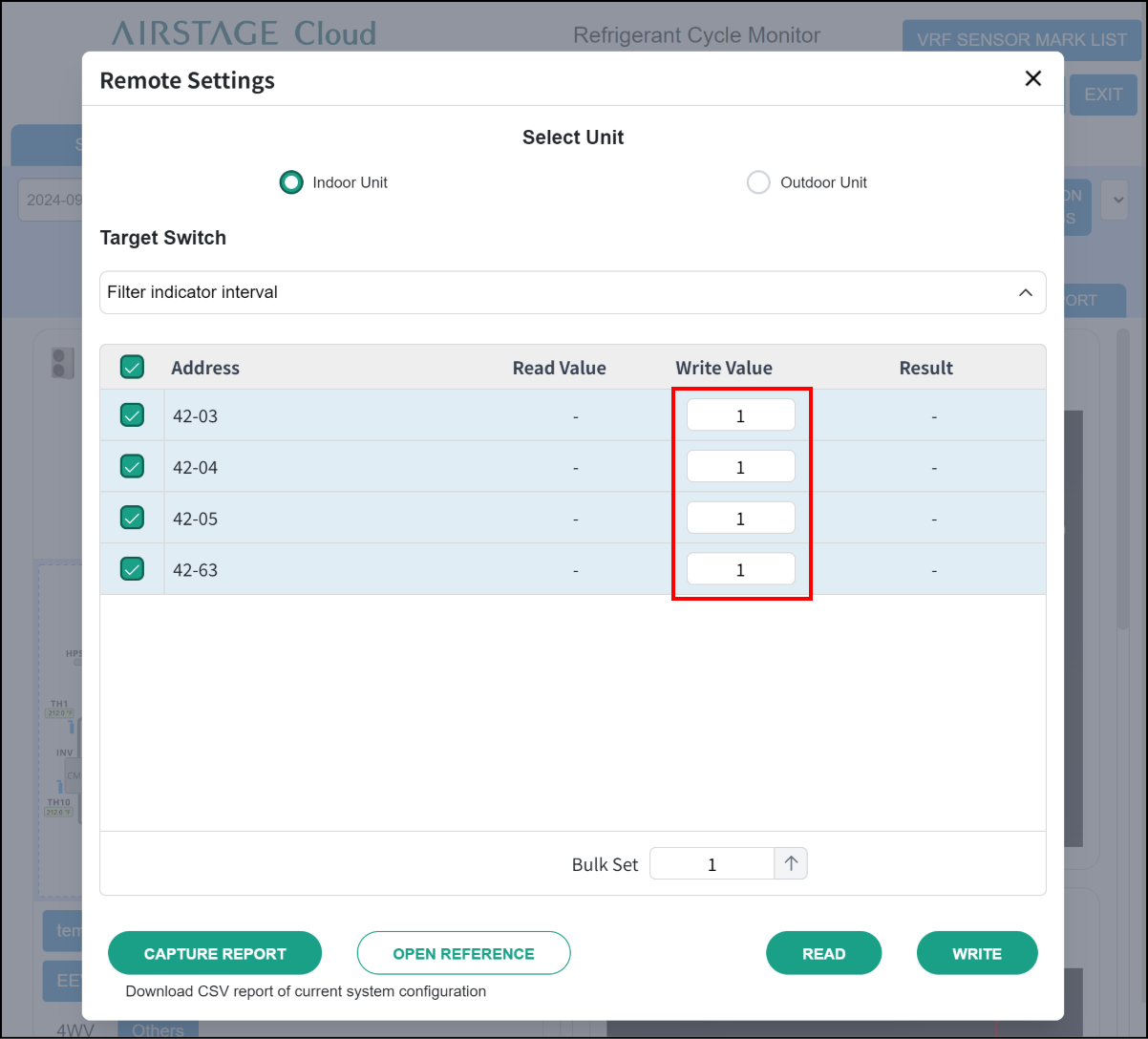

　Además, se puede usar “Bulk Set” en la parte inferior de la pantalla para introducir el mismo valor para todas las unidades objetivo mientras se seleccionan múltiples unidades.
　Introduzca el valor (de 0 a 99) en el campo “Bulk Set” y toque el botón ↑.

Step1

Step2

Step3

NOTA:

Consulte y compruebe el Manual de instalación, el Manual de servicio o el Manual técnico y de diseño de las unidades interiores o exteriores para ver si las unidades interiores y exteriores son compatibles con el “Write Value” correspondiente y para obtener una explicación de lo que significa el valor.

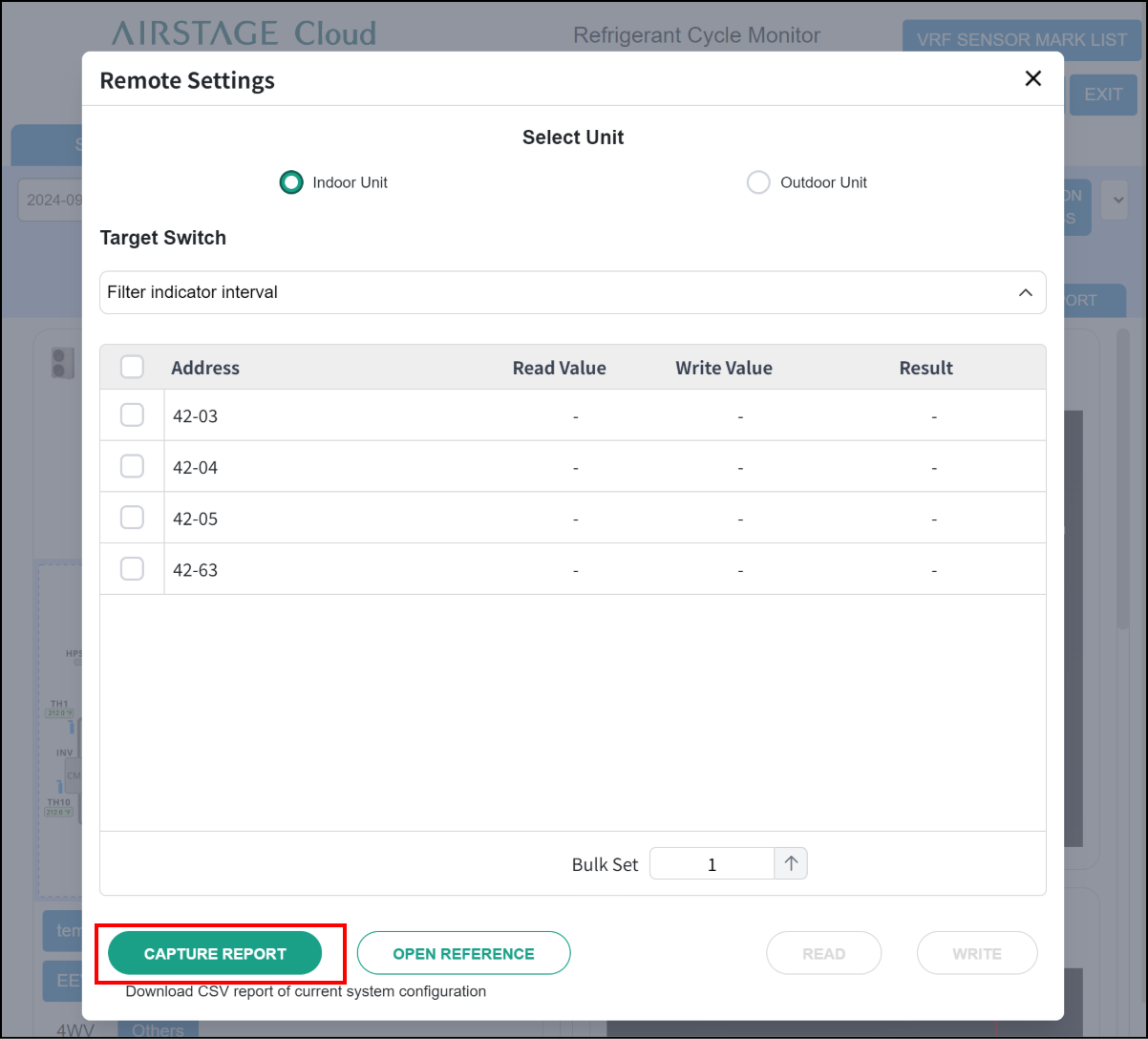

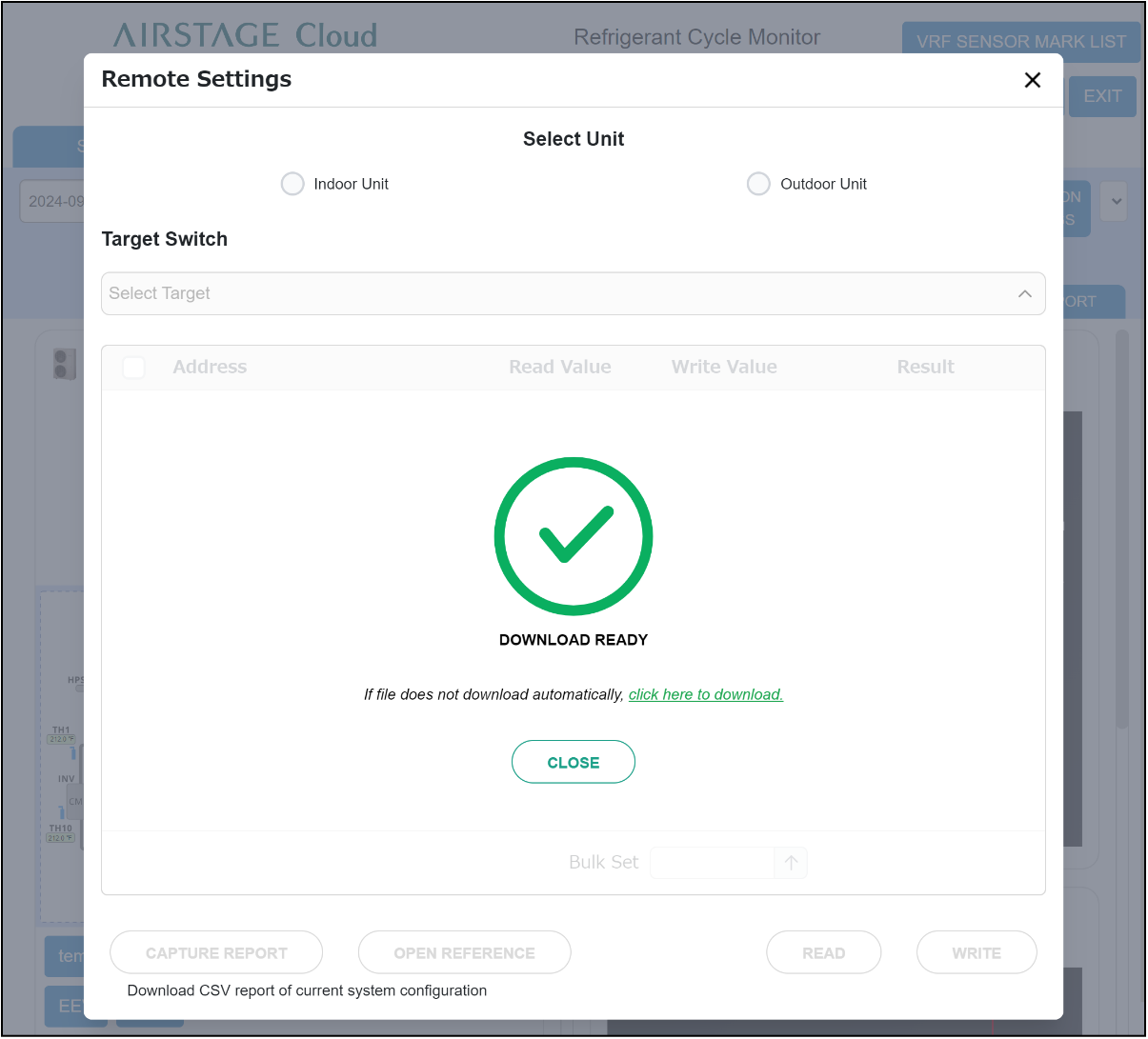

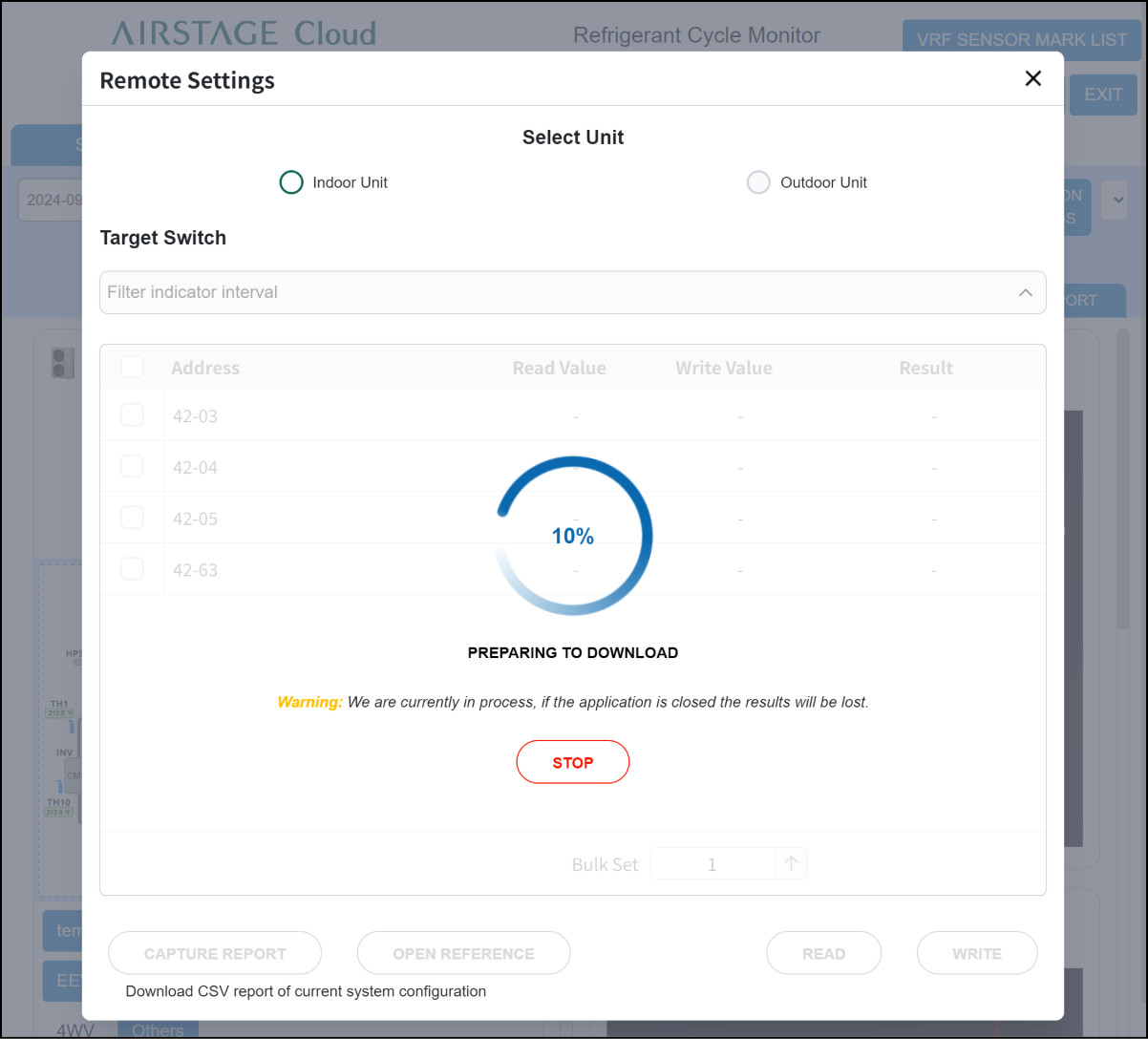

La función “CAPTURE REPORT” puede utilizarse para emitir el valor actual del ajuste de la función para todas las unidades interiores y exteriores y comprobarlas todas colectivamente.

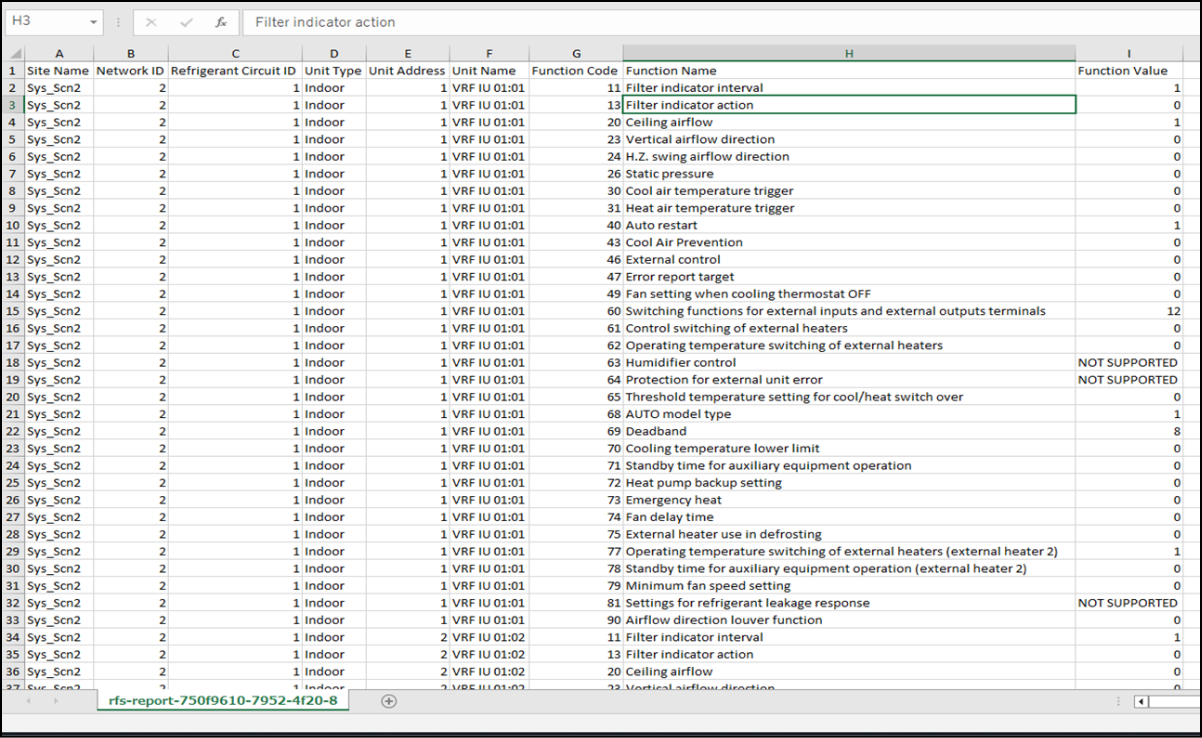

Todos los valores de la función (Interruptor objetivo) se emiten en un archivo CSV.
