Cambio de ajustes o eliminación de zonas (C)

Pantalla Configuraciones de zona (C)

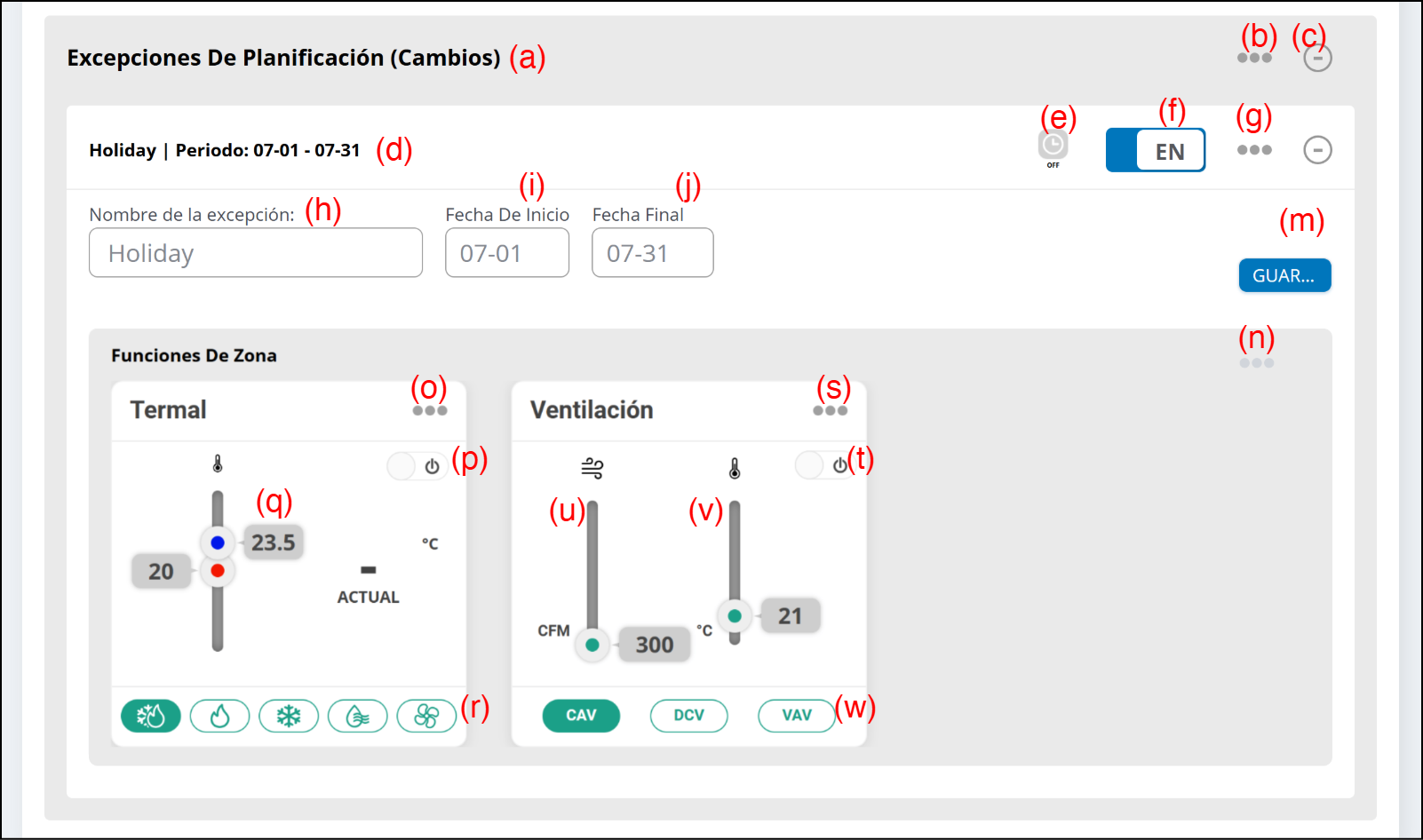

(a) Excepciones De Planificación (Cambios)

Pueden ajustarse días del horario con funcionamiento especial (días excepcionales).
Cuando el período se superpone con el ajuste del Horario en “Planificación”, el período se sobrescribe en este ajuste.
Opere de (b) a (q) con esta función.

Artículo	Cantidad máx. de registros
Excepción	24	(por 1 zona)

NOTA: Cuando varios usuarios usan este sistema al mismo tiempo, pueden registrarse más artículos que los de la tabla anterior.
Si utiliza este sistema en tales condiciones, no garantizamos el funcionamiento correcto del AIRSTAGE Cloud Edge Supervisor ni del dispositivo conectado.

(b) Botón de enlace

Agregar Excepción
Seleccione esta opción para añadir días excepcionales nuevos.

NOTA: Si se está editando una excepción, guárdela antes de realizar “Agregar Excepción”.
Cuando se realiza “Agregar Excepción”, los cambios de la Excepción que se está editando actualmente se cancelan.

(c) Botón [-+]
Amplía o reduce la pantalla.

(d) Se muestra el ajuste del nombre y período de la excepción.

(e) Icono Temporizador de horario
El icono se vuelve verde cuando se alcanza el período de ejecución del día especial.

(f) Excepción [EN/DES]
Activa/desactiva el ajuste del día excepcional.

(g) Botón de enlace

Borrar Excepción
Seleccione para borrar el día excepcional existente.

(h) Introduzca el nombre de la excepción.

(i) Introduzca la fecha de inicio de la excepción del horario.

(j) Introduzca la fecha final de la excepción del horario.

(m) Botón [GUARDA]
Guarda la excepción.

(n) Botón de enlace

Agregar Función
Seleccione esta opción para añadir Funciones de zona nuevas.

(o) Botón de enlace

Retirar
Seleccione esta opción para borrar la Función de zona existente.

(p) Ajuste de la activación/desactivación térmica
Establece la activación/desactivación para el dispositivo que puede ajustar la temperatura registrada en la Zona.

(q) Ajuste la consigna de temperatura.

Consigna dual automática:
Ajuste la temperatura de enfriamiento y de calefacción por separado. Durante el funcionamiento en el modo Consigna dual automática, cuando la temperatura ambiente excede la temperatura de ajuste de enfriamiento, se pondrá en marcha el funcionamiento de enfriamiento y, cuando la temperatura caiga por debajo de la temperatura de ajuste para calefacción, el funcionamiento de la calefacción se pondrá en marcha. (Solamente puede usarse cuando el ajuste de la unidad interior compatible con esta función es válido).
El intervalo de temperaturas ajustable difiere para cada modo de funcionamiento.
Intervalo de temperaturas ajustable
Frío/Seco* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
Calor de 10 a 30 °C (de 48 a 88 °F)
La Consigna dual automática es la misma que para el intervalo anterior, aunque hay temperaturas que no pueden ajustarse debido a la banda muerta.
Automático* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
El límite inferior de la temperatura ajustable difiere en función del lugar de uso.
En función del modelo de la unidad interior, el intervalo de temperaturas de ajuste de calefacción de 10 °C a 15 °C (de 48 °F a 58 °F) podría no lograrse.
Banda muerta:
La banda muerta es el valor mínimo de la diferencia entre el ajuste de la temperatura de enfriamiento y el ajuste de la temperatura de calefacción (= ajuste de la temperatura de enfriamiento - ajuste de la temperatura de calefacción) en el modo Consigna dual automática.
La diferencia entre el ajuste de la temperatura de enfriamiento y calefacción en el modo Consigna dual automática no puede ser inferior a la banda muerta. La banda muerta se ajusta en la unidad interior. Para cambiar este ajuste, consulte con el personal de servicio autorizado.

(r) Configure el modo de funcionamiento.

NOTA: Cuando se ajuste el modo de funcionamiento mientras el ajuste está limitado, este no se refleja en la unidad interior aunque se haya guardado. Si el ajuste cambiado no se refleja en el modo de funcionamiento, confirme que el modo de funcionamiento está activado.

(s) Botón de enlace

Retirar
Seleccione esta opción para borrar una Función de zona existente.

(t) Ajuste de la activación/desactivación de la ventilación
Establece la activación/desactivación para el dispositivo que puede ajustar la ventilación registrada en la Zona.

(u) Temperatura objetivo de ventilación
Ajusta la temperatura objetivo del aire fresco suministrado a la Zona por el Ventilador.

(v) Volumen de flujo de aire objetivo
Ajusta el volumen del flujo de aire objetivo.

(w) Modo de funcionamiento del ventilador
Ajusta el modo de funcionamiento. Se pueden establecer los siguientes tipos de modos de funcionamiento.

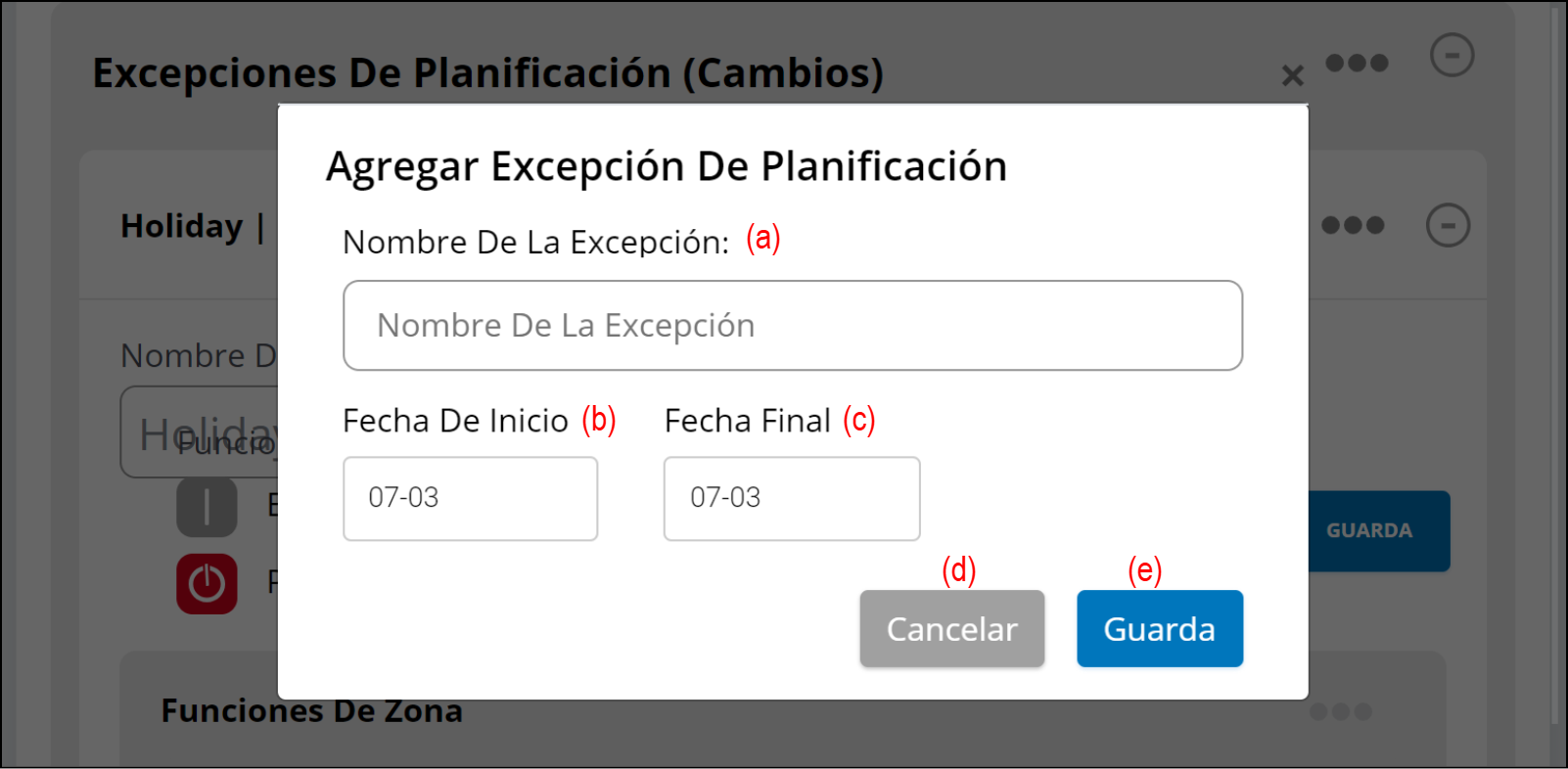

Ventana “Agregar Excepción De Planificación”

(a) Introduzca el nombre de la excepción del horario.

(b) Introduzca la fecha de inicio.

(c) Introduzca la fecha final.

(d) Botón [Cancelar]

(e) Botón [Guarda]
Guarda la excepción del horario.

NOTA: Se pueden añadir hasta 32 unidades interiores a una zona. No añada más de 32 unidades interiores.
