Procedimiento

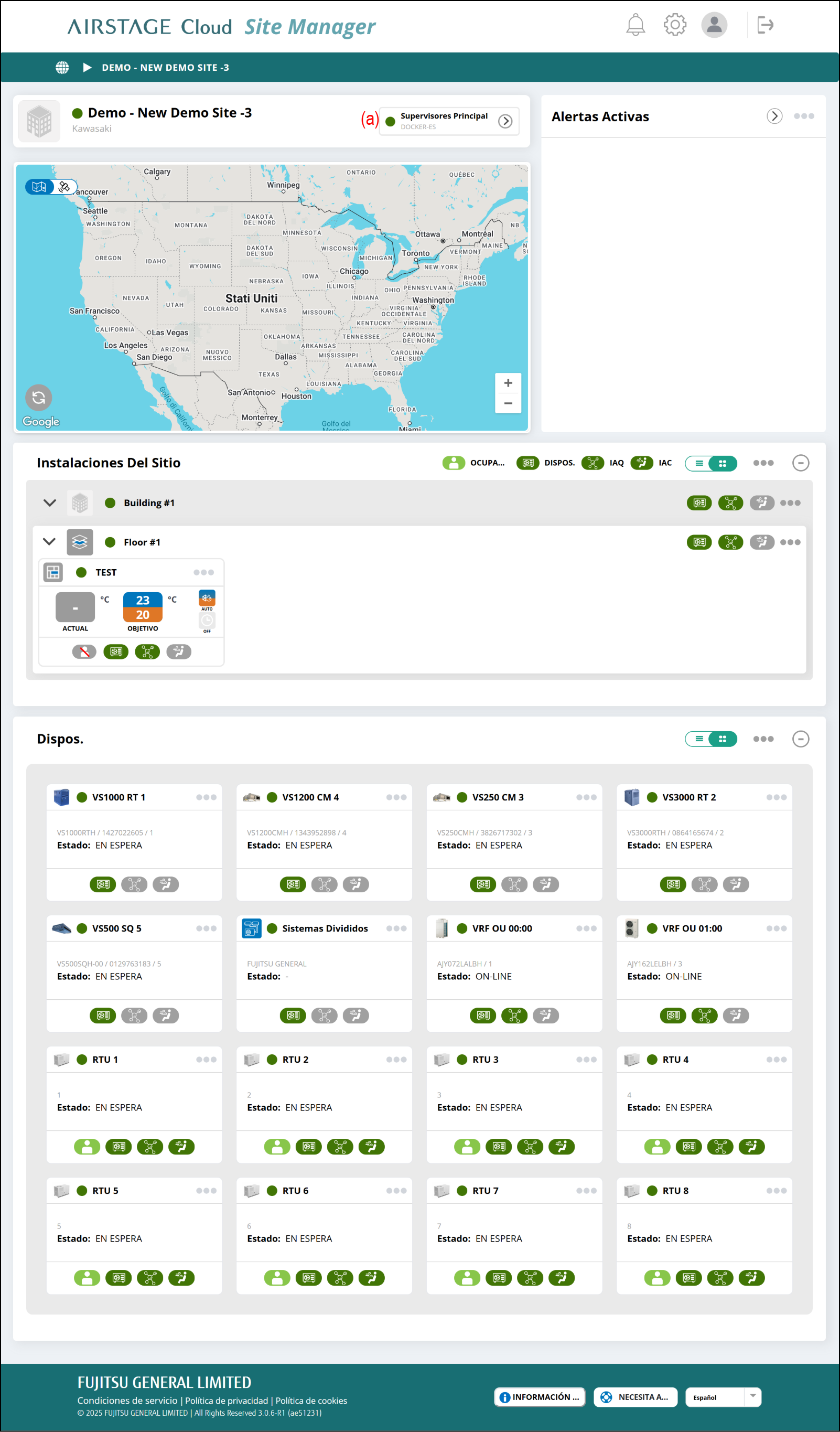

1. Seleccione el botón (a) en la pantalla Panel de control del sitio.

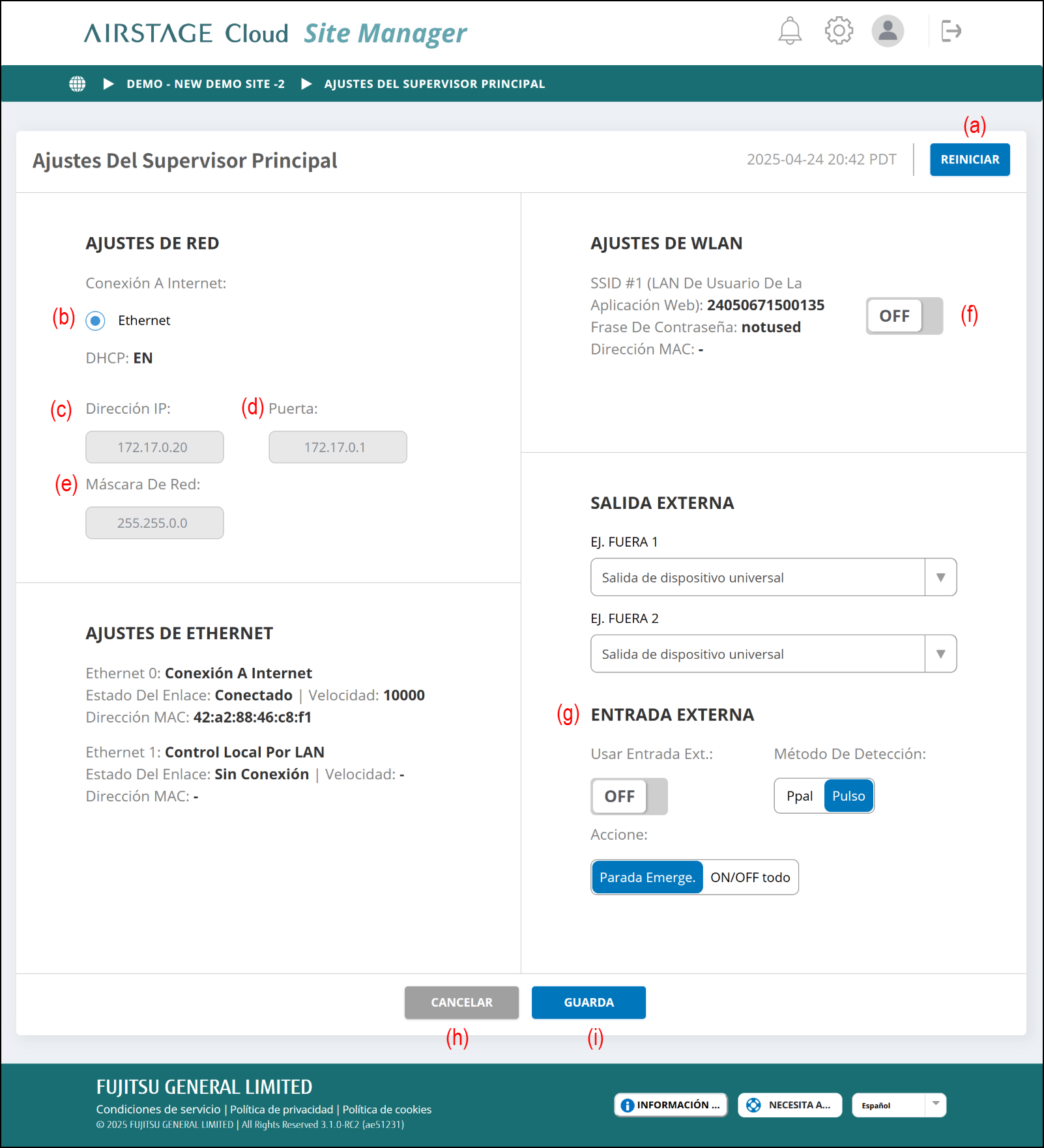

Ventana “Ajustes Del Supervisor Principal”

1. Introduzca la siguiente información de la página.
2. Para completar el ajuste, seleccione el botón (i).
   El ajuste se guardará y la ventana se cerrará.

Si desea cerrar la ventana sin guardar los cambios, seleccione el botón (h).

(a) Botón [REINICIAR]
Reinicia el AIRSTAGE Cloud Edge Supervisor en el Sitio.

(b) DHCP

(c) Dirección IP

Se muestran los ajustes de la red de AIRSTAGE Cloud Edge Supervisor.

(d) Dirección de puerta de enlace

Se muestran los ajustes de la red de AIRSTAGE Cloud Edge Supervisor.

(e) Máscara De Red

(f)  Se muestran los ajustes de la red de AIRSTAGE Cloud Edge Supervisor. (Compatible en el future)

Al ajustarse en “On”, AIRSTAGE Cloud Edge Supervisor se convierte en el punto de acceso de la WLAN (AP), y la aplicación web puede operarse usando un PC o tableta. El nombre del AP es el número de 14 dígitos en SSID#1.

(g) ENTRADA EXTERNA

“Parada Emerge.” o “ON/OFF todo” pueden ser utilizados por la entrada de señal al AIRSTAGE Cloud Edge Supervisor.

• En caso de AIRSTAGE Edge Controller: Para conocer el método de uso, consulte el manual de instalación.
• En el caso de PE100A (UTY-DSGXZ*): Ajuste los siguientes tres elementos y utilícelos.
  • “Usar Entrada Ext.”: Para utilizar la función Entrada externa, ajuste en “ON”.
  • “Método De Detección”: Ajuste este elemento de acuerdo con la siguiente tabla.

  • “Accione”: Ajuste este elemento de acuerdo con la siguiente tabla.

    Método de detección	Puerto	Señal de entrada	Accione
    Edge	DI1	Bajo → Alto	“Parada Emerge.” o “Todo activado”
    		Alto → Bajo	Reiniciar “Parada Emerge.” o “Todo activado”
    Pulso	DI1	Bajo → Alto	“Parada Emerge.” o “Todo activado”
    	DI2	Bajo → Alto	Reiniciar “Parada Emerge.” o “Todo activado”
