Cambio de ajustes o eliminación de zonas (A)

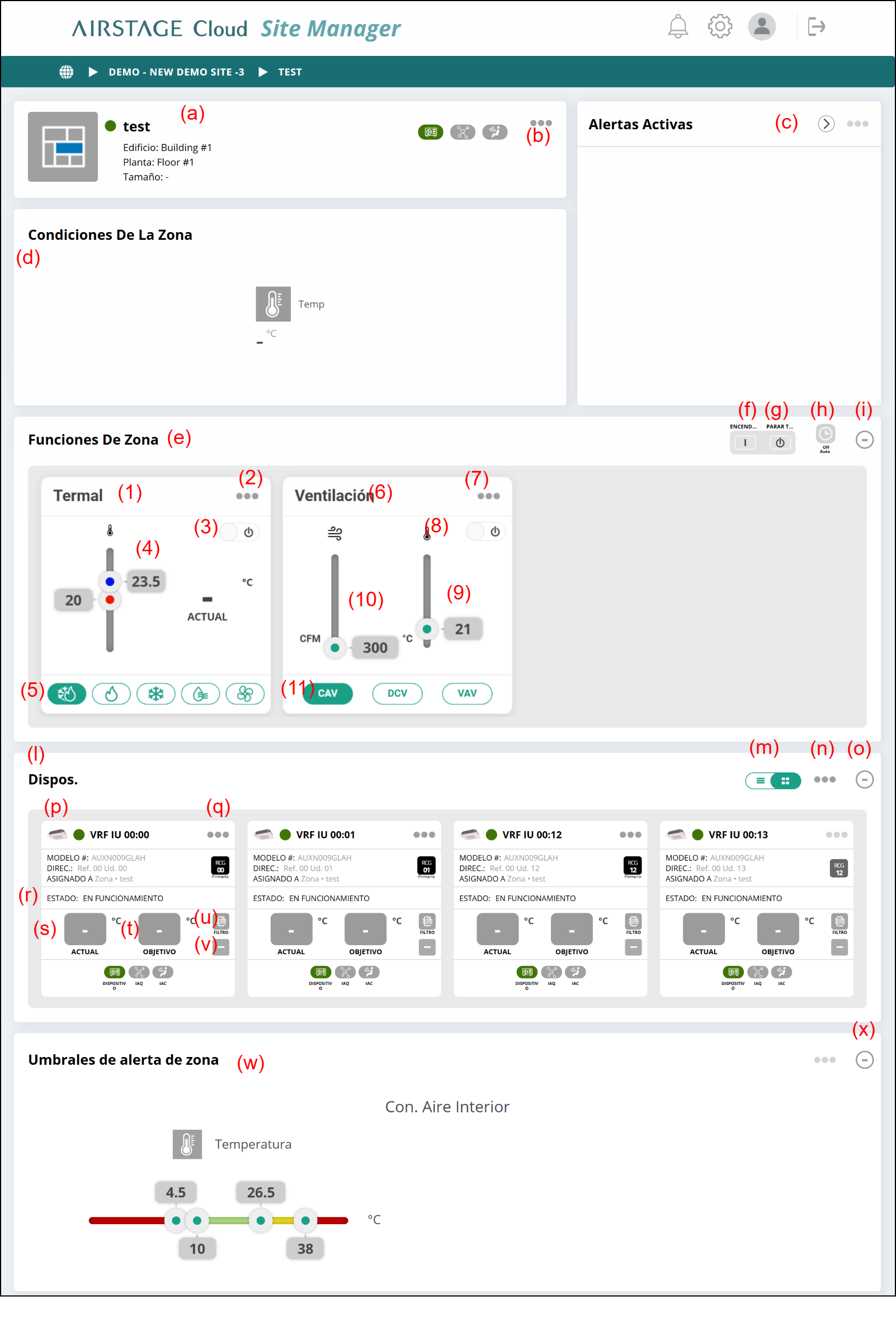

Pantalla Configuraciones de zona (A)

NOTAS:

Si el estado de la unidad interior VRF es “Off-line”, no la incluya en la zona. Si la unidad interior “Off-line” está incluida en la zona, sáquela de la zona mediante el uso de “Retirar”.
No incluya una unidad interior VRF de un modelo desconocido en la zona.
Cuando el sistema se encuentra en una situación especial como durante un mantenimiento o cuando el ajuste está limitado, aunque se realice el ajuste, este no se refleja en la unidad interior.

(a) Se muestra el estado de la zona.
Para más información sobre el estado, consulte “Explicación de los iconos".

(b) Menú de enlace

Editar zona
Muestra la ventana “Configuraciones De Zona”.
Eliminar zona
Borra la zona.
Ajustes de acceso
Muestra los Ajustes de acceso.
* Solamente para el Administrador.

NOTA: Al borrar la zona, también se borran todas las configuraciones de la zona.

(c) Alertas Activas
Las alertas aparecerán debajo cuando sea necesario. Para más detalles, consulte “Alertas y notificaciones".

(d) Condiciones De La Zona
Se muestran las condiciones actuales de la zona.
El valor es el valor medio medido por todas las unidades interiores en la zona.

(e) Ajustes de las funciones de zona
Se muestran los Controladores de funciones de zona (ZFC) disponibles.

(f) Botón [ENCENDER TODO]
Todos los dispositivos de la Zona inician el funcionamiento.

(g) Botón [PARAR TODO]
Todos los dispositivos de la Zona detienen el funcionamiento.

(h) Icono Desactivación automática [Act/Des]
Puede establecer la activación o desactivación de la desactivación automática y de la hora.

Si el Temporizador de desactivación automática está activado, cuando el tiempo ajustado haya transcurrido después de que cualquier unidad interior pase al estado operativo en una zona, todas las unidades interiores se detendrán automáticamente en esa zona.
Si se cambia el estado de funcionamiento de una unidad interior durante la cuenta atrás del Temporizador de desactivación automática, se reiniciará el tiempo de la cuenta atrás.

(i) Botón [-+]
Amplía o reduce la pantalla.

(1) Controlador de la función de zona térmica
En los ZFC térmicos, Temp. y Modo se pueden ajustar para dispositivos que pueden establecer temperaturas registradas en la zona.

(2) Menú de enlace

Editar
Muestra el modo de configuración de los ZFC térmicos.

NOTA: El usuario Ocupante no puede cambiar los ajustes en el modo de configuración de los ZFC térmicos. En otras palabras, el límite del intervalo de temperaturas de los ZFC térmicos y la Prohibición de los ZFC descritos posteriormente solo funcionan para el usuario Ocupante.

(3) Act/Des
Ajusta la activación/desactivación para todos los dispositivos que pueden ajustar la temperatura.

(4) Ajuste la consigna de temperatura.

NOTAS:

Consigna dual automática:
Ajuste la temperatura de enfriamiento y de calefacción por separado. Durante el funcionamiento en el modo Consigna dual automática, cuando la temperatura ambiente excede la temperatura de ajuste de enfriamiento, se pondrá en marcha el funcionamiento de enfriamiento y, cuando la temperatura caiga por debajo de la temperatura de ajuste para calefacción, el funcionamiento de la calefacción se pondrá en marcha. (Solamente puede usarse cuando el ajuste de la unidad interior compatible con esta función es válido).
El intervalo de temperaturas ajustable difiere para cada modo de funcionamiento.
Intervalo de temperaturas ajustable
Frío/Seco* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
Calor de 10 a 30 °C (de 48 a 88 °F)
La Consigna dual automática es la misma que para el intervalo anterior, aunque hay temperaturas que no pueden ajustarse debido a la banda muerta.
Automático* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
El límite inferior de la temperatura ajustable difiere en función del lugar de uso.
En función del modelo de la unidad interior, el intervalo de temperaturas de ajuste de calefacción de 10 °C a 15 °C (de 48 °F a 58 °F) podría no lograrse.
Banda muerta:
La banda muerta es el valor mínimo de la diferencia entre el ajuste de la temperatura de enfriamiento y el ajuste de la temperatura de calefacción (= ajuste de la temperatura de enfriamiento - ajuste de la temperatura de calefacción) en el modo Consigna dual automática.
La diferencia entre el ajuste de la temperatura de enfriamiento y calefacción en el modo Consigna dual automática no puede ser inferior a la banda muerta. La banda muerta se ajusta en la unidad interior. Para cambiar este ajuste, consulte con el personal de servicio autorizado.
Cuando el intervalo de ajuste de temperatura está restringido por el ajuste de “Límite de temperatura” de la unidad interior registrada en zona, el intervalo de ajuste de consigna de temperatura que puede ajustarse en “Funciones De Zona” también está restringido del mismo modo.
Cuando dos o más unidades interiores están registradas en zona, el rango de ajuste del punto de consigna de temperatura por “Funciones De Zona” está restringido por el valor más pequeño del límite superior de temperatura y el valor más grande del límite inferior de temperatura ajustados por cada unidad interior en “Límite de Temperatura”.

(5) Configure el modo de funcionamiento.

NOTA: Al establecer el modo de funcionamiento mientras este ajuste está limitado, no se refleja en la unidad interior incluso si se guarda. Si el ajuste cambiado no se refleja en el modo de funcionamiento, confirme que el modo de funcionamiento está activado.

(6) Controlador de la función de zona de ventilación
En los ZFC de ventilación, Flujo de aire, Temp. y Modo se pueden ajustar para dispositivos que pueden establecer la ventilación registrada en la zona.

(7) Menú de enlace

Editar
Muestra el modo de configuración de los ZFC de ventilación.

NOTA: El usuario Ocupante no puede cambiar los ajustes en el modo de configuración de los ZFC de ventilación. En otras palabras, el límite del intervalo de flujos de aire y el límite del intervalo de temperaturas de los ZFC de ventilación y la prohibición de los ZFC descritos posteriormente solo funcionan para el usuario Ocupante.

(8) Act/Des
Ajusta la activación/desactivación para todos los dispositivos que pueden ajustar la ventilación.

(9) Temperatura objetivo de ventilación
Ajusta la temperatura objetivo del aire fresco suministrado a la Zona por el Ventilador.

(10) Volumen de flujo de aire objetivo
Ajusta el volumen del flujo de aire objetivo.

(11) Modo de funcionamiento del ventilador
Ajusta el modo de funcionamiento.

(l) Ajuste del dispositivo

(m) Botón de conmutación de pantalla
Alterna entre la pantalla tarjetas y de lista.

(n) Menú de enlace

Añadir dispositivo
Muestra la ventana “Añadir dispositivo”.

(o) Botón [-+]
Amplía o reduce la pantalla.

(p) Lista de dispositivos en la Zona
Accede a la pantalla de detalles del dispositivo mediante la selección de la tarjeta del dispositivo.

(q) Menú de enlace

Retirar
Retira el dispositivo.

(r) Estado operativo

EN FUNCIONAMIENTO	Funcionando
EN ESPERA	El funcionamiento está detenido.
OFF-LINE	Estado off-line

(s) Muestra la temperatura actual de la configuración de la zona.

NOTA: Cuando la unidad interior se ajusta en “EN FUNCIONAMIENTO”, se muestra la temperatura ambiente. Si no está controlada por el sensor de temperatura del control remoto con cable, se muestra la temperatura de entrada de la unidad interior. En este caso, es posible que difiera de la temperatura ambiente real.

(t) Muestra la temperatura objetivo de la configuración de zona.

(u) Icono Filtro
Muestra el estado de Señal filtro.

(v) Icono Modo
Muestra el Modo de la Unidad interior.

(w) Umbrales de alerta de zona

Mueva los deslizadores para ajustar los umbrales.
Cada color significa el nivel de severidad siguiente;
Verde: Ninguno o Bajo
Amarillo: Medio
Rojo: Crítico
Aparece una alerta en la zona “Alertas Activas” cuando las condiciones de la zona alcanzan el nivel de gravedad Medio o Crítico.
El valor se compara con el valor de (d) Condiciones De La Zona.

(x) Botón [-+]
Amplía o reduce la pantalla.

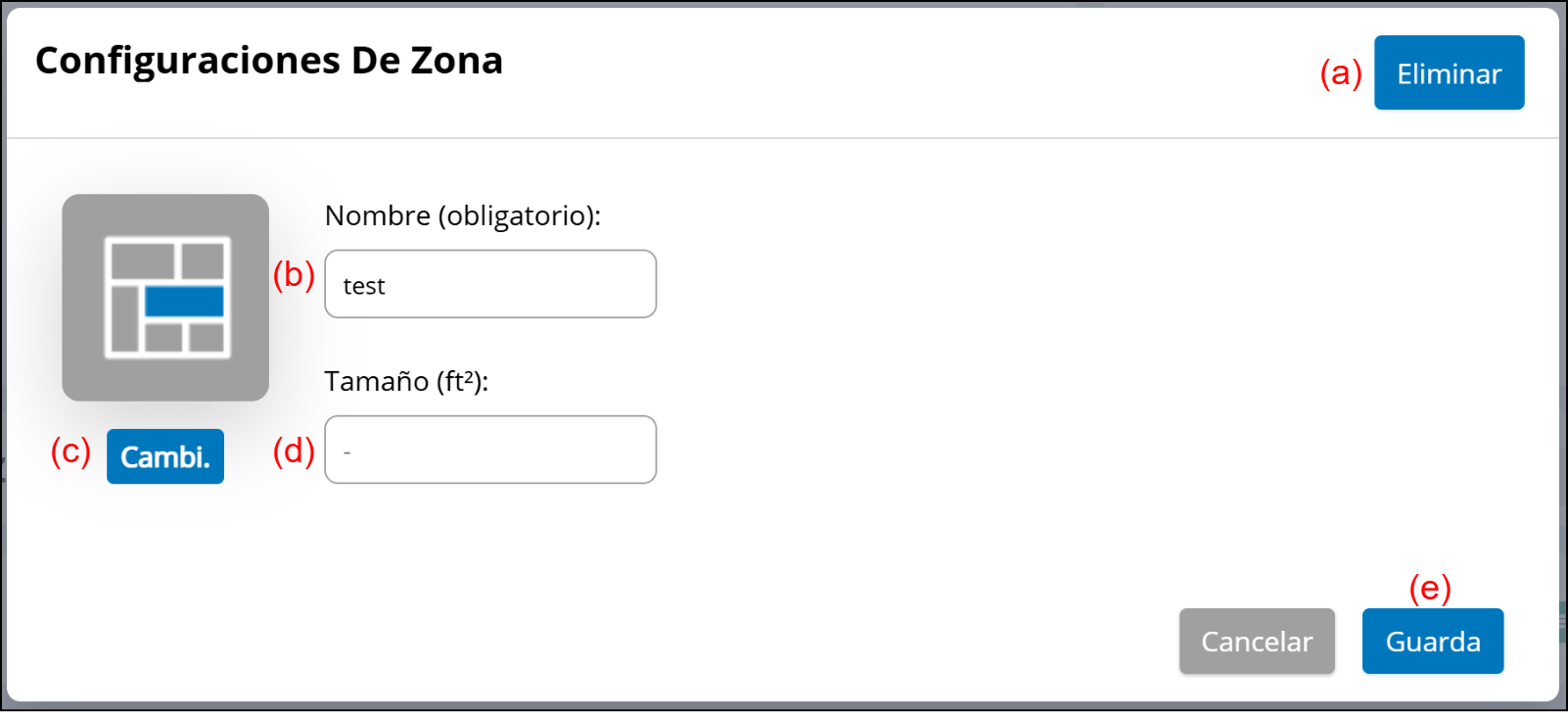

Ventana “Configuraciones De Zona”

(a) Botón [Eliminar]
Borra la Zona.

(b) Introduzca el Nombre de zona.

(c) Botón [Cambi.]
Registra la Foto de la zona.

(d) Introduzca el Tamaño de la zona.

(e) Botón [Guarda]
Guarda la Zona.

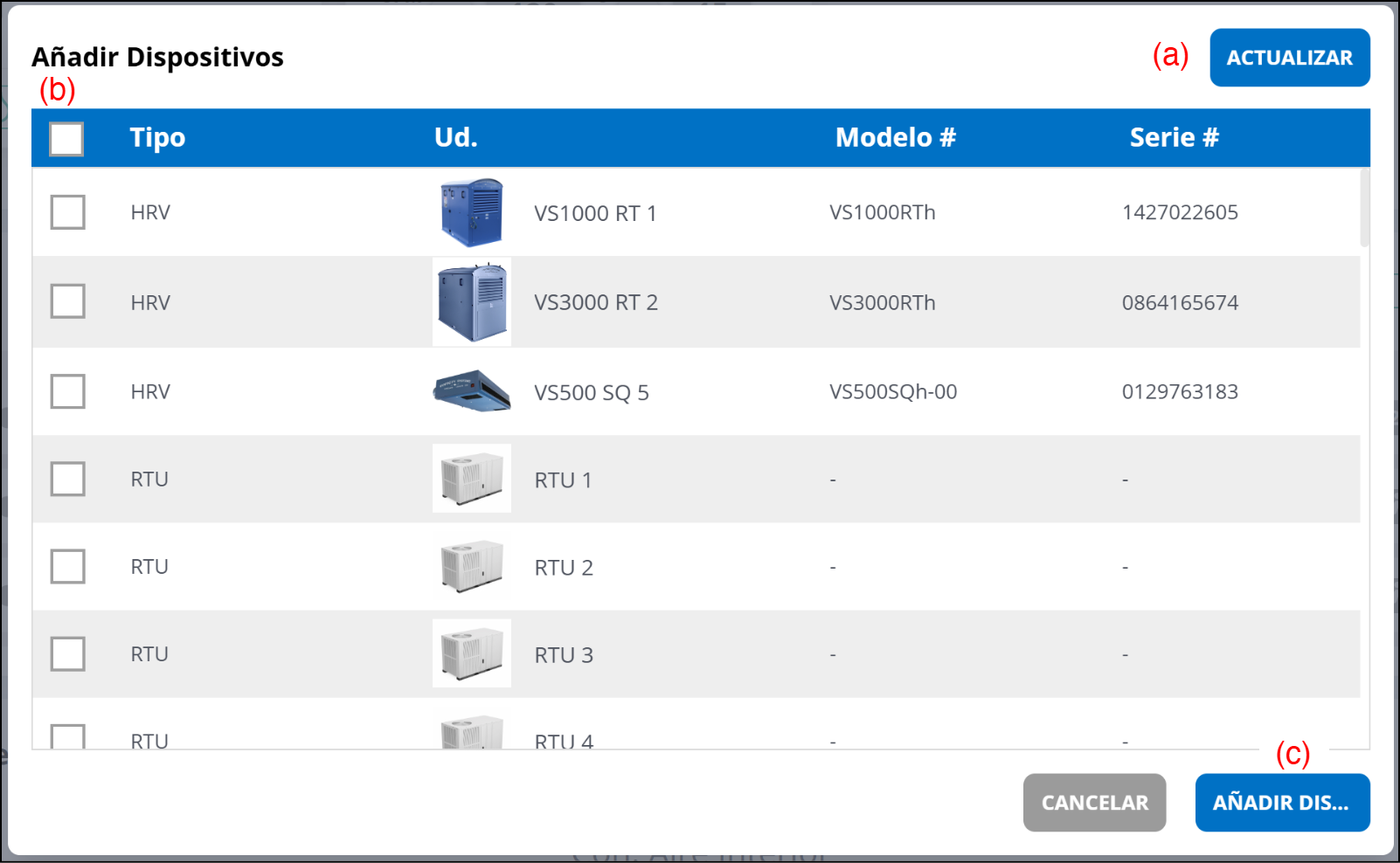

Ventana “Añadir Dispositivos”

(a) Restablecimiento de selección de artículo

(b) Selección de artículo

NOTA: No se muestran las unidades interiores ya registradas en otras zonas.

(c) Botón [AÑADIR DISPOSITIVOS]
Añade los dispositivos.

NOTA: Se pueden añadir hasta 32 unidades interiores a una zona. No añada más de 32 unidades interiores.

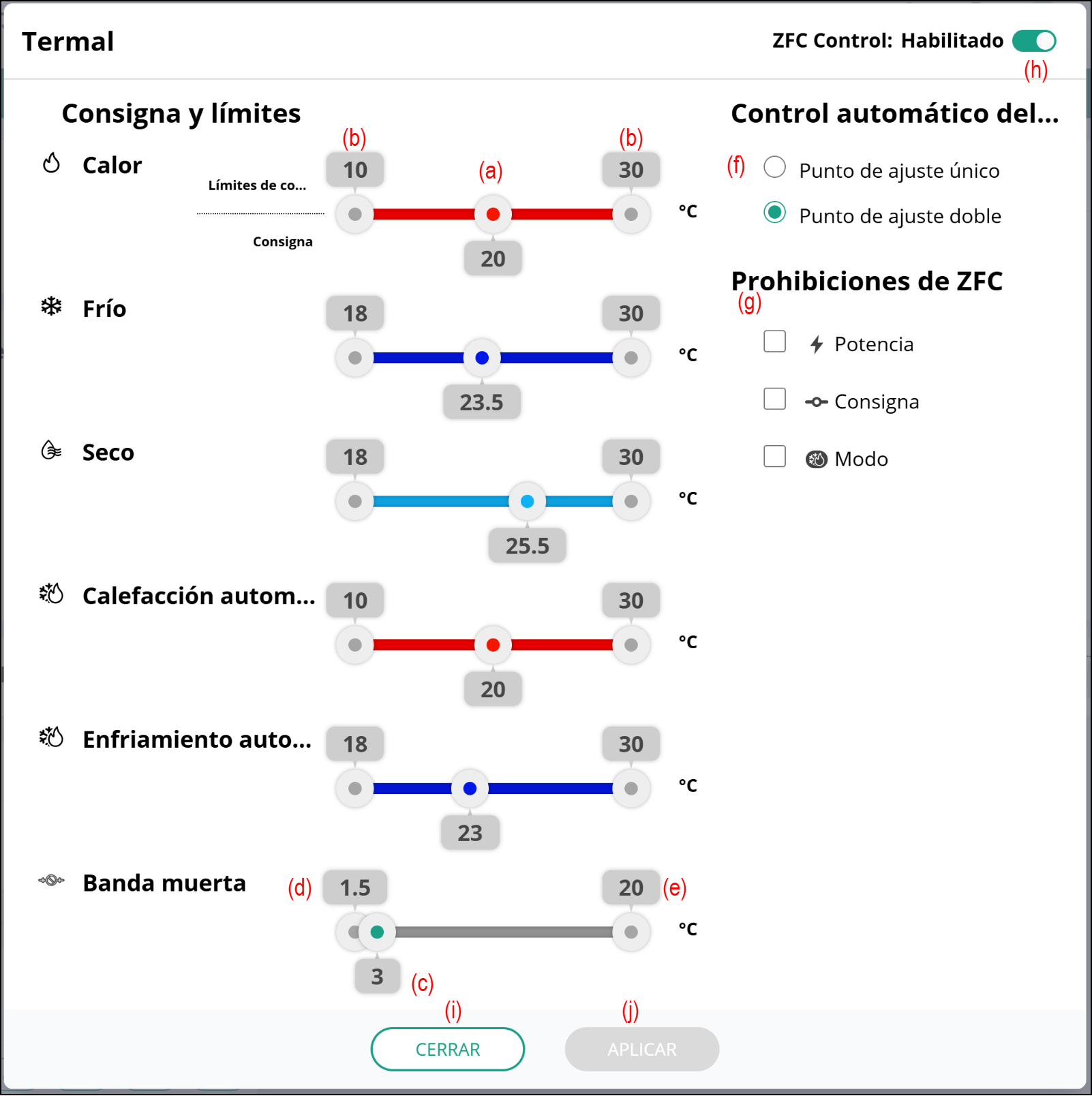

Ventana “Termal”

(a) Consigna
Ajusta la consigna para cada modo de funcionamiento (Calor, Frío, Seco, Calefacción automática, Enfriamiento automático, Consigna individual automática).

NOTA: Cuando se cambia el modo de funcionamiento en los ZFC térmicos, la Consigna correspondiente al modo de funcionamiento cambiado se lee en los ZFC. Además, la consigna establecida se refleja en los dispositivos que pueden ajustar la temperatura registrada en la zona de acuerdo con el modo de funcionamiento actual de los ZFC térmicos.

(b) Límites de consigna
Establece los Límites de consigna para cada modo de funcionamiento.

NOTAS:

Cuando se cambia el modo de funcionamiento en los ZFC térmicos, el valor correspondiente al modo de funcionamiento cambiado se lee en los ZFC térmicos. Además, los Límites de la consigna establecidos se reflejan en los dispositivos y limitan la Consigna de acuerdo con el modo de funcionamiento actual de los ZFC térmicos.
Cuando otros dispositivos de control central VRF, como el Controlador del panel táctil (UTY-DTGYZ1), el System Controller (UTY-APGXZ1), etc., están en el sistema VRF, las funciones pueden entrar en conflicto. En tales casos, no limite el intervalo de temperatura de otros dispositivos.

(c) Banda muerta
Ajusta el valor de Banda muerta cuando el modo de funcionamiento es Automático y se selecciona Consigna dual. Para obtener más información, consulte “Ajuste la consigna de temperatura.”.

(d) Límite inferior de banda muerta
Ajusta el valor del límite inferior de Banda muerta. Este valor límite inferior depende del valor de ajuste de Banda muerta de la unidad interior.

(e) Límite superior de banda muerta
Ajusta el valor del límite superior de Banda muerta.

(f) Control automático del punto de ajuste
Cambia el método de control de la Consigna cuando el modo de funcionamiento es Auto.

Punto de ajuste único
Se puede seleccionar si todos los dispositivos que pueden ajustar la temperatura registrada en la zona son funciones de Consigna individual. La Consigna en Auto funciona mediante Consigna individual.
Punto de ajuste doble
Se selecciona de forma predeterminada. Al seleccionarse, la Consigna en Auto opera mediante la Consigna dual independientemente del ajuste de la función Dual/Individual del dispositivo que puede establecer la temperatura registrada en la zona.

NOTA: Al seleccionar la Punto de ajuste único, solamente se muestra la Consigna individual automática en la Consigna y en los Límites de consigna.
Al seleccionar la Punto de ajuste doble, se muestra Enfriamiento automático y Calefacción automática en la Consigna y en los Límites de consigna.

(g) Prohibiciones de ZFC
Limita las operaciones de los ZFC. Este ajuste está disponible cuando las operaciones de los ZFC solo están limitadas para el usuario Ocupante.

(h) ZFC Control
Habilita/Deshabilita el funcionamiento de los propios ZFC térmicos. Cuando se selecciona Deshabilitar, aparece “DESACTIVADO” en los ZFC térmicos.

Cuando se selecciona Habilitar, como se describe en (4) y (5), los ZFC térmicos controlan los ajustes de temperatura de los dispositivos que pueden establecer temperaturas registradas en la Zona que se van a establecer en el ajuste de los ZFC térmicos. Esto indica que los dispositivos ya registrados en la Zona se controlan colectivamente. Además, los ajustes (a) a (g) se reflejan en las operaciones de los ZFC térmicos.
Cuando se selecciona Deshabilitar, los ZFC térmicos no controlan los ajustes de temperatura de los dispositivos que pueden establecer temperaturas registradas en la Zona que se van a establecer en el ajuste de los ZFC térmicos. Esto indica que los dispositivos ya registrados en la zona se controlan individualmente. Además, los ajustes (a) a (g) no se reflejan en las operaciones de los ZFC térmicos.

(i) Botón [CERRAR]
Cierra la ventana sin guardar los cambios.

(j) Botón [APLICAR]
Guarda los cambios y cierra la ventana.
Después de cerrar la ventana, los valores de ajuste de ZFC cambian y se transmiten a los dispositivos que pueden ajustar el ajuste térmico registrado en la zona.

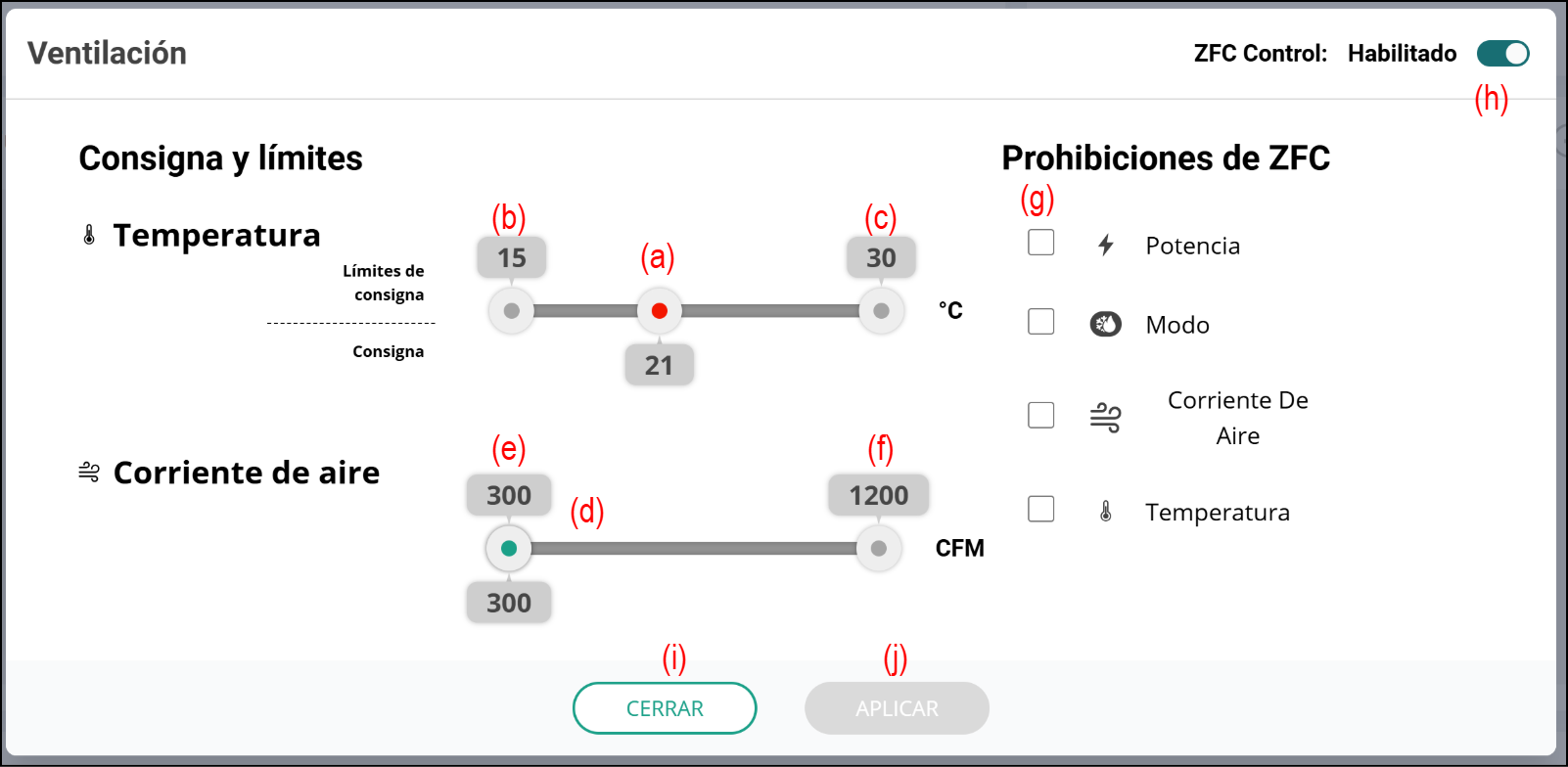

Ventana “Ventilación”

(a) Consigna
Ajusta la temperatura objetivo del aire fresco suministrado a la zona por el Ventilador.

(b) Límites inferiores de la consigna
Limita los límites inferiores de la consigna.

(c) Límites superiores de la consigna
Limita los límites superiores de la consigna.

(d) Corriente de aire
Ajusta el Volumen del flujo de aire de la ventilación registrada en la zona.

(e) Límites inferiores de la corriente de aire
Limita los límites inferiores de la corriente de aire.

(f) Límites superiores de la corriente de aire
Limita los límites superiores de la corriente de aire.

(g) Prohibiciones de ZFC
Limita las operaciones de los ZFC.

(h) ZFC Control
Habilita/Deshabilita el funcionamiento de los propios ZFC de ventilación. Cuando se selecciona Deshabilitar, aparece “DESACTIVADO” en los ZFC de ventilación.

Cuando se selecciona Habilitar, como se describe en (7) a (9) de la “Pantalla Configuraciones de zona (A)”, los ZFC de ventilación controlan los ajustes de ventilación de los dispositivos que pueden establecer ventilaciones registrados en la Zona que se van a establecer en el ajuste de los ZFC de ventilación. Además, (a) a (f) de los ajustes de “Ventana Termal” se reflejan en las operaciones de los ZFC de ventilación.
Cuando se selecciona Deshabilitar, los ZFC de ventilación no controlan los ajustes de ventilación de los dispositivos que pueden establecer ventilaciones registrados en la Zona que se van a establecer en el ajuste de los ZFC de ventilación. Además, los ajustes (a) a (f) no se reflejan en las operaciones de los ZFC de ventilación.

(i) Botón [CERRAR]
Cierra la ventana sin guardar los cambios.

(j) Botón [APLICAR]
Guarda los cambios y cierra la ventana.
Después de cerrar el modo, los valores de ajuste de los ZFC cambian y se transmiten a los dispositivos que pueden ajustar la ventilación registrada en la zona.
