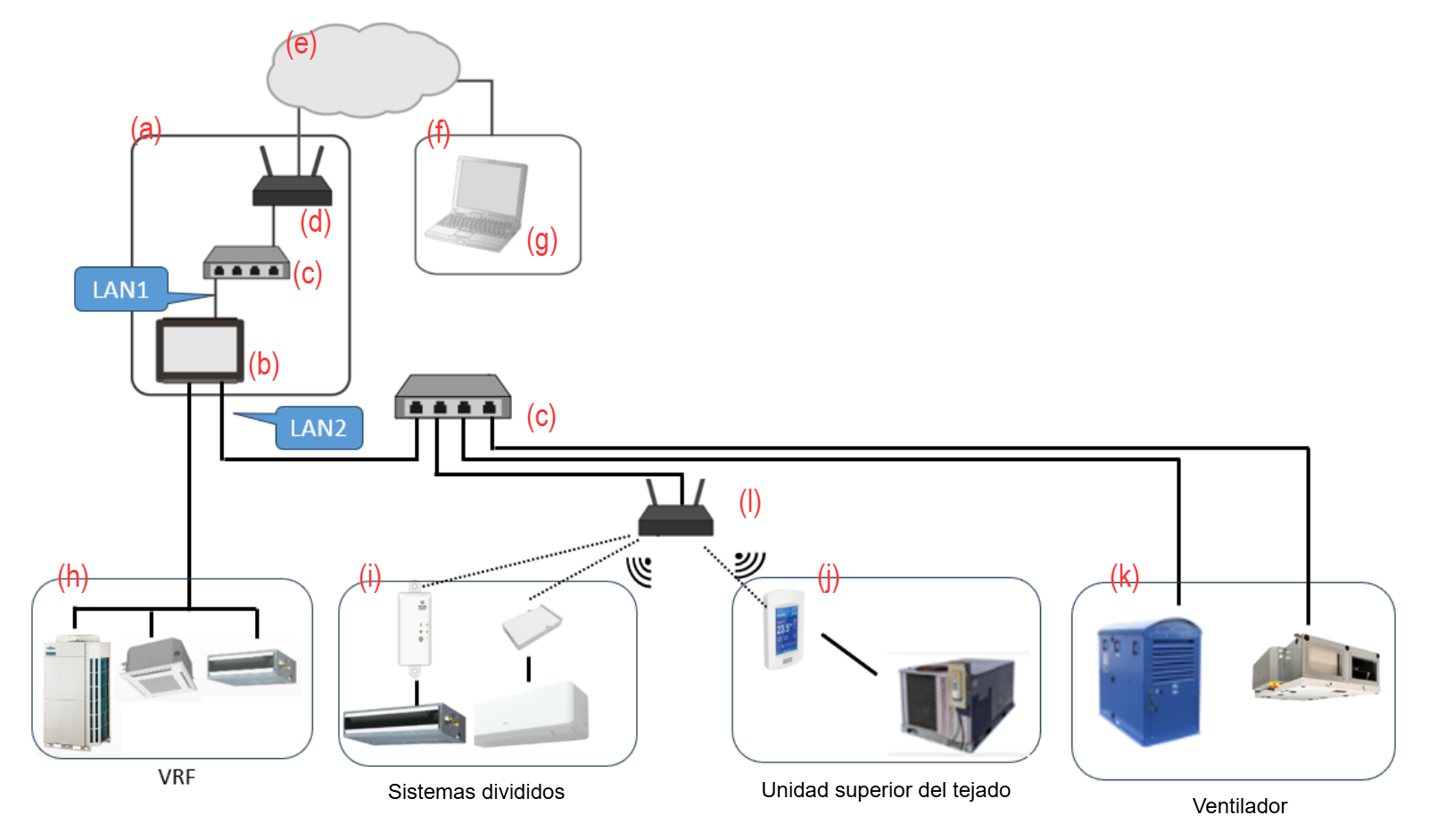

(a) Ubicación de instalación

(b) AIRSTAGE Cloud Edge Supervisor
Conéctese a Internet usando LAN1. Conéctese al Sistema dividido, la Unidad superior del tejado y el Ventilador a través de LAN2. LAN2 no se conecta a Internet.

(c) Concentrador
Utilícelo si es necesario.

(d) Enrutador

(e) AIRSTAGE Cloud Site Manager (en Internet)

(f) Ubicación remota

(g) Dispositivos
Es necesario acceder a Internet.

(h) VRF
Conéctese a VRF a través de los puertos de conexión “X1” y “X2” en el AIRSTAGE Edge Controller.

(i) Sistema dividido
Conéctese al Sistema dividido a través de UTY-TFSXJ3 y UTY-TFSXH3.

(j) Unidad superior del tejado
Conéctese a la Unidad superior del tejado a través del Termostato inteligente de la serie VT8650.

(k) Ventilador
Conéctese al Ventilador a través del concentrador de LAN por cable.

(l) Punto de acceso de LAN inalámbrica
Es necesario cuando se conecta al Sistema dividido y a la Unidad superior del tejado.
Si el punto de acceso tiene la función de servidor DHCP, desactive la función. El AIRSTAGE Cloud Edge Supervisor funciona como un servidor DHCP y controla la información de red de los adaptadores WLAN.
