Cambio de ajustes de la unidad interior

Esta pantalla se muestra cuando se selecciona una de las unidades interiores en la pantalla de configuración de Sistemas Divididos.

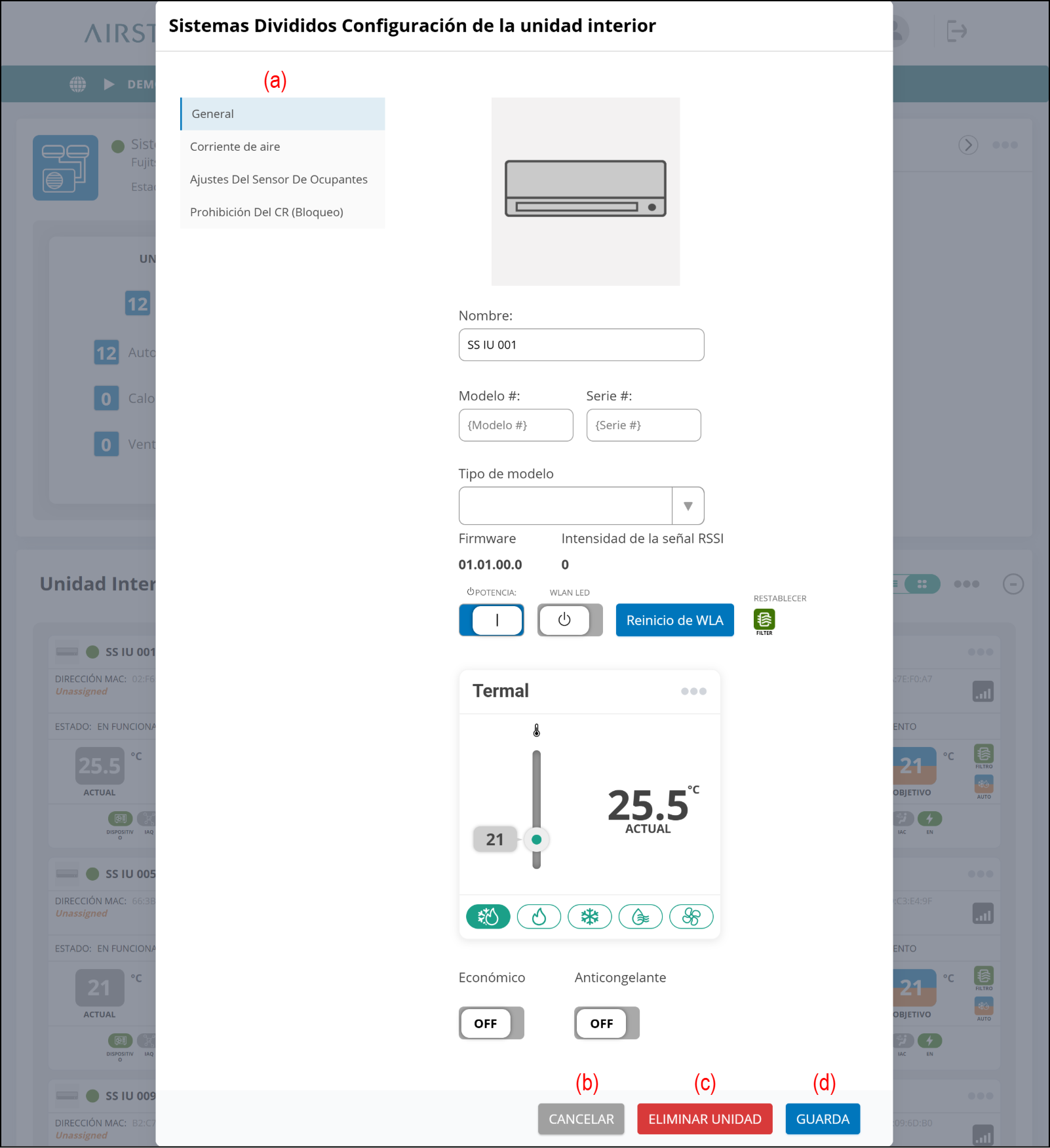

Procedimiento general

Seleccione el menú (a) que desea modificar.
Introduzca la información o los ajustes que desee modificar.
Consulte las siguientes descripciones para obtener información detallada sobre cada elemento de ajuste.
Para completar el ajuste, seleccione el botón [GUARDA] (d).
El ajuste se guardará y la ventana se cerrará.

NOTA: Asegúrese de seleccionar el botón [GUARDA] para enviar los ajustes. Si no se envían los ajustes, la operación no se refleja en la unidad.

Si desea cerrar la ventana sin guardar los cambios, seleccione el botón [CANCELAR] (b).

(c) Botón [ELIMINAR UNIDAD]
Borra la información de la unidad interior.

Detalles sobre cada elemento de ajuste

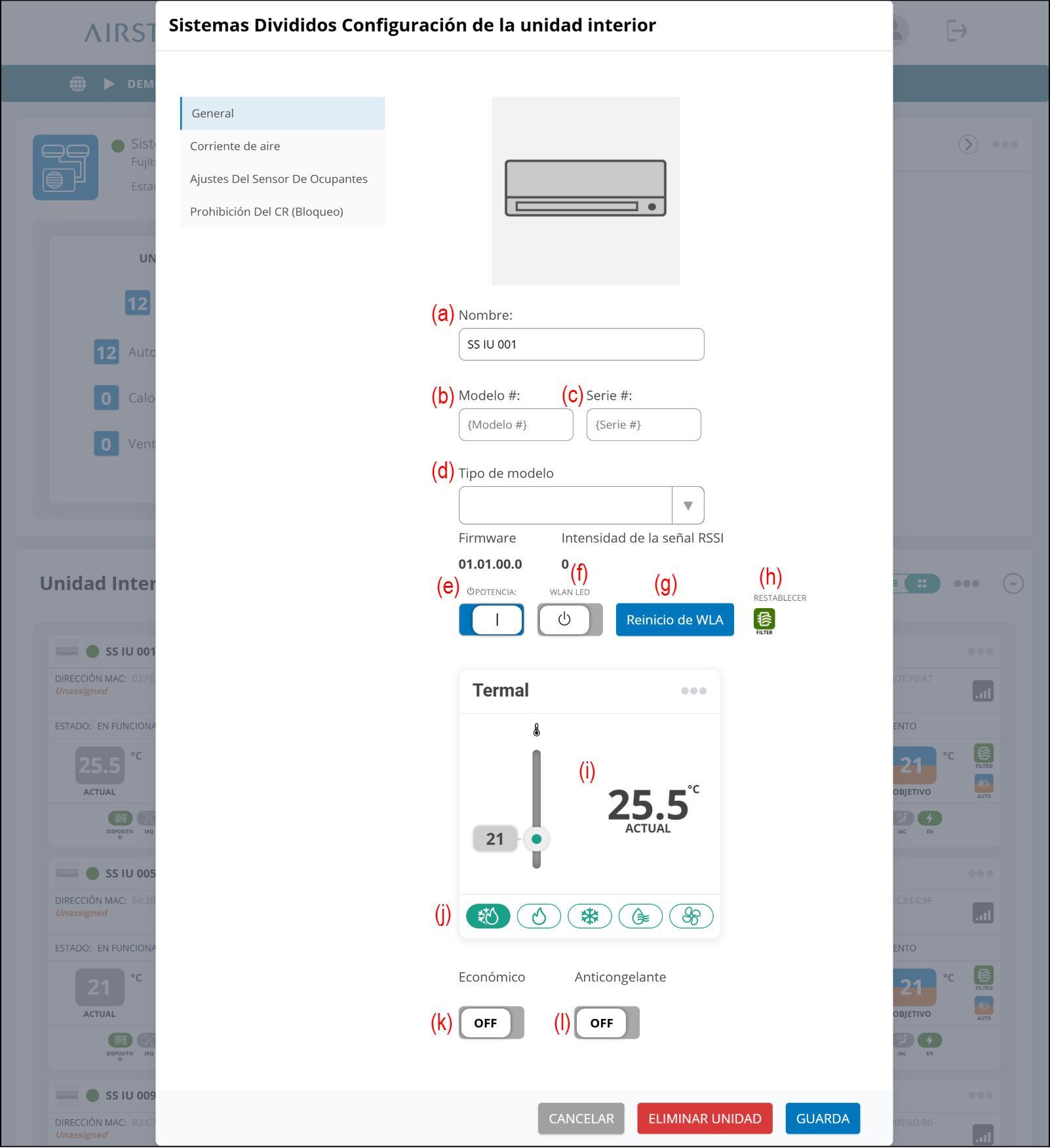

General

(a) Introduzca el nombre de la unidad interior.

(b) Introduzca el nombre del modelo.

(c) Introduzca el n.º de serie

(d) Seleccione el tipo de unidad interior.

(e) Botón [Detener/Inicio]
Para detener/iniciar el funcionamiento de la unidad interior, seleccione este botón.

(f) Botón [WLAN LED]
Para encender/apagar la luz indicadora WLAN de la unidad interior o del adaptador WLAN, seleccione este botón.

(g) [Reinicio de WLAN]
Para reiniciar el adaptador WLAN conectado a la unidad interior, seleccione este botón.
Compruebe el mensaje de confirmación y seleccione [OK]. El adaptador WLAN se reinicia inmediatamente.
El reinicio tarda aproximadamente 1 minuto en completarse.

(h) Icono Filtro
Después de limpiar los filtros de aire, seleccione este botón para reiniciar el estado del filtro.
Compruebe el mensaje de confirmación y seleccione [OK]. Se restablece el estado del filtro.

(i) Ajuste la consigna de temperatura.

NOTAS:

Consigna dual automática:
Ajuste la temperatura de enfriamiento y de calefacción por separado. Durante el funcionamiento en el modo Consigna dual automática, cuando la temperatura ambiente excede la temperatura de ajuste de enfriamiento, se pondrá en marcha el funcionamiento de enfriamiento y, cuando la temperatura caiga por debajo de la temperatura de ajuste para calefacción, el funcionamiento de la calefacción se pondrá en marcha. (Solamente puede usarse cuando el ajuste de la unidad interior compatible con esta función es válido).
El intervalo de temperaturas ajustable difiere para cada modo de funcionamiento.
Intervalo de temperaturas ajustable
Frío/Seco* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
Calor de 10 a 30 °C (de 48 a 88 °F)
La Consigna dual automática es la misma que para el intervalo anterior, aunque hay temperaturas que no pueden ajustarse debido a la banda muerta.
Automático* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
El límite inferior de la temperatura ajustable difiere en función del lugar de uso.
En función del modelo de la unidad interior, el intervalo de temperaturas de ajuste de calefacción de 10 °C a 15 °C (de 48 °F a 58 °F) podría no lograrse.
La visualización de los grados Celsius aumenta y disminuye en pasos de 0,5 °C, y la de grados Fahrenheit en pasos de 1 °F.
Banda muerta:
La banda muerta es el valor mínimo de la diferencia entre el ajuste de la temperatura de enfriamiento y el ajuste de la temperatura de calefacción (= ajuste de la temperatura de enfriamiento - ajuste de la temperatura de calefacción) en el modo Consigna dual automática.
La diferencia entre el ajuste de la temperatura de enfriamiento y calefacción en el modo Consigna dual automática no puede ser inferior a la banda muerta. La banda muerta se ajusta en la unidad interior. Para cambiar este ajuste, consulte con el personal de servicio autorizado.

(j) Configure el modo de funcionamiento.

NOTA: Cuando se ajuste el modo de funcionamiento mientras el ajuste está limitado, este no se refleja en la unidad interior aunque se haya guardado. Si el ajuste cambiado no se refleja en el modo de funcionamiento, confirme que el modo de funcionamiento está activado.

(k) Botón [Económico]
Para iniciar/detener el funcionamiento Económico, seleccione este botón.

(l) Botón [Anticongelante]
Para activar/desactivar la función Anticongelante, seleccione este botón.

NOTA: La función Anticongelante es para regiones donde la temperatura exterior puede descender por debajo del punto de congelación. Esta función calienta el equipo y las tuberías de agua para evitar que se congelen mientras el aire acondicionado está parado. Si las líneas de agua están lejos del acondicionador de aire o dentro de paredes exteriores, esta función puede no trabajar eficientemente.

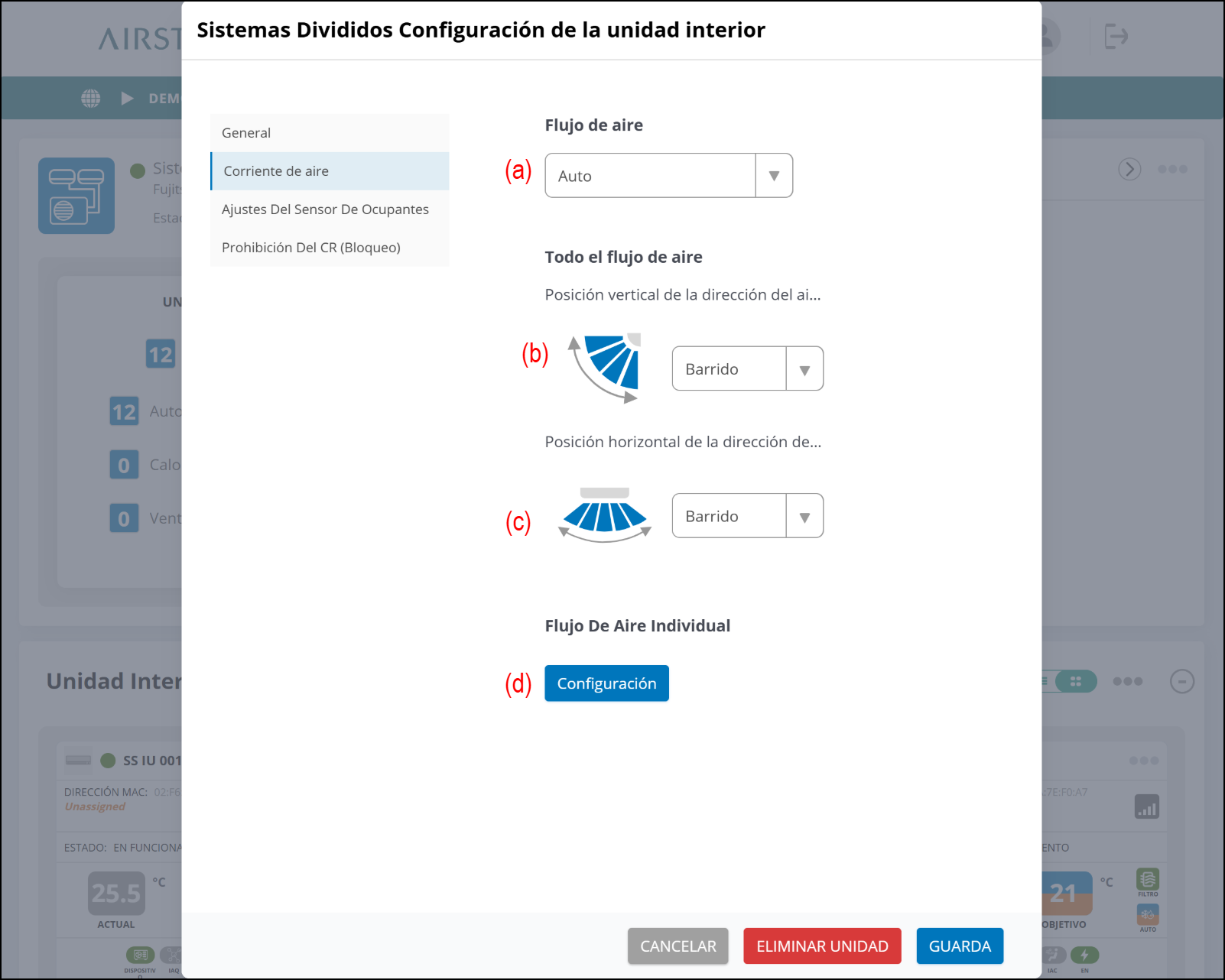

Corriente de aire

(a) Seleccione la velocidad del ventilador.

(b) Seleccione la dirección arriba/abajo del flujo de aire.

(c) Seleccione la dirección izquierda/derecha del flujo de aire.

(d) Botón [Configuración]
Para configurar individualmente la dirección del flujo de aire de cada ventilador de la unidad interior, seleccione este botón.
Se abre la ventana "Flujo De Aire Individual, Configuración".

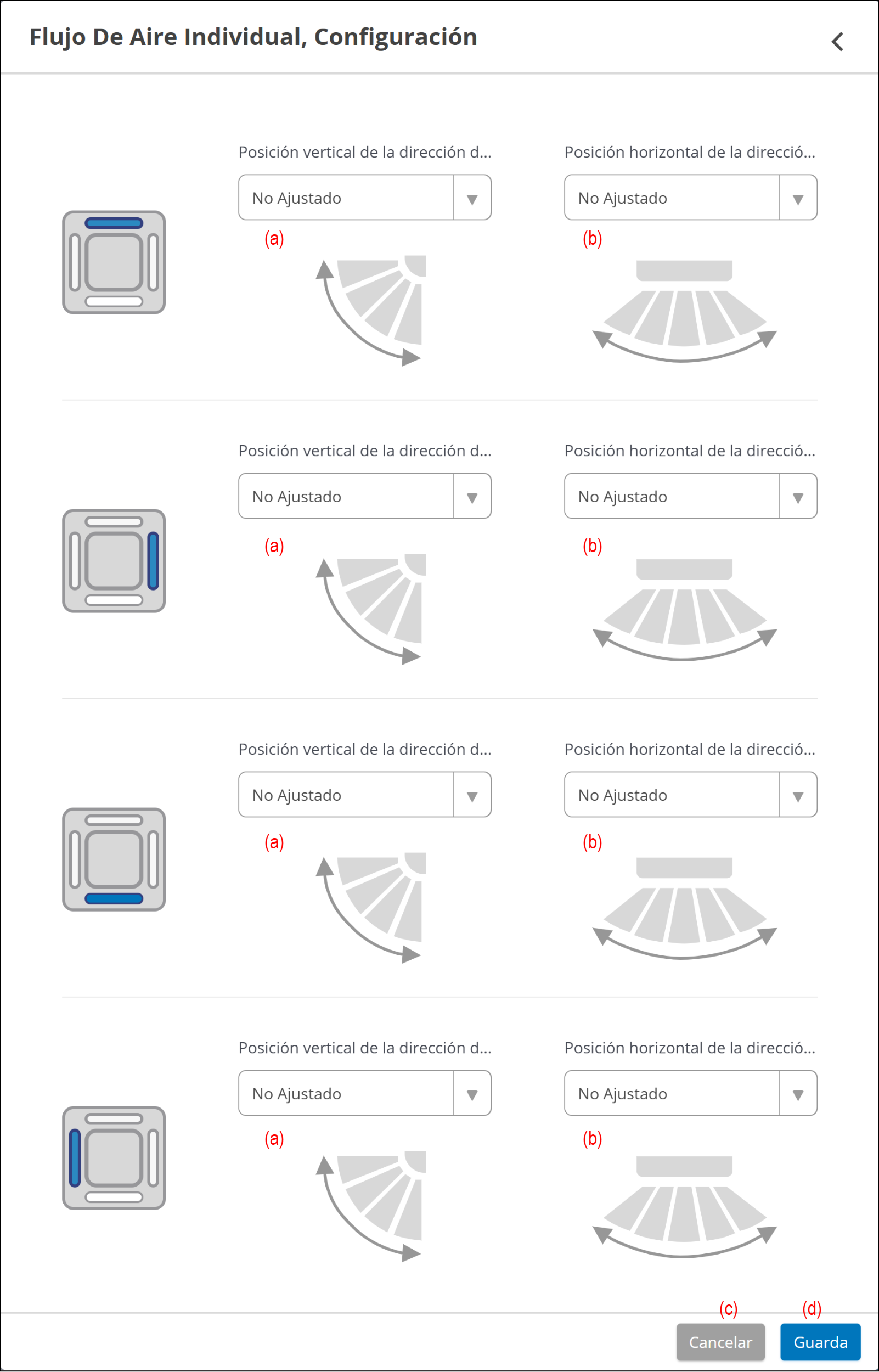

Ventana “Flujo De Aire Individual, Configuración”

Ajuste individualmente la dirección del aire de la unidad interior.

(a) Seleccione el ajuste de la posición del deflector vertical.

(b) Seleccione el ajuste de la posición del deflector horizontal.

(c) Botón [Cancelar]

(d) Botón [Guarda]
Guarda los ajustes de Flujo de aire individual.

NOTAS:

Al cambiar los ajustes del flujo de aire individual, guarde los ajustes tanto en esta ventana como en la ventana “Unidad Interior - Configuración”.

Cuando borre los ajustes del flujo de aire individual, seleccione “No Ajustado”.

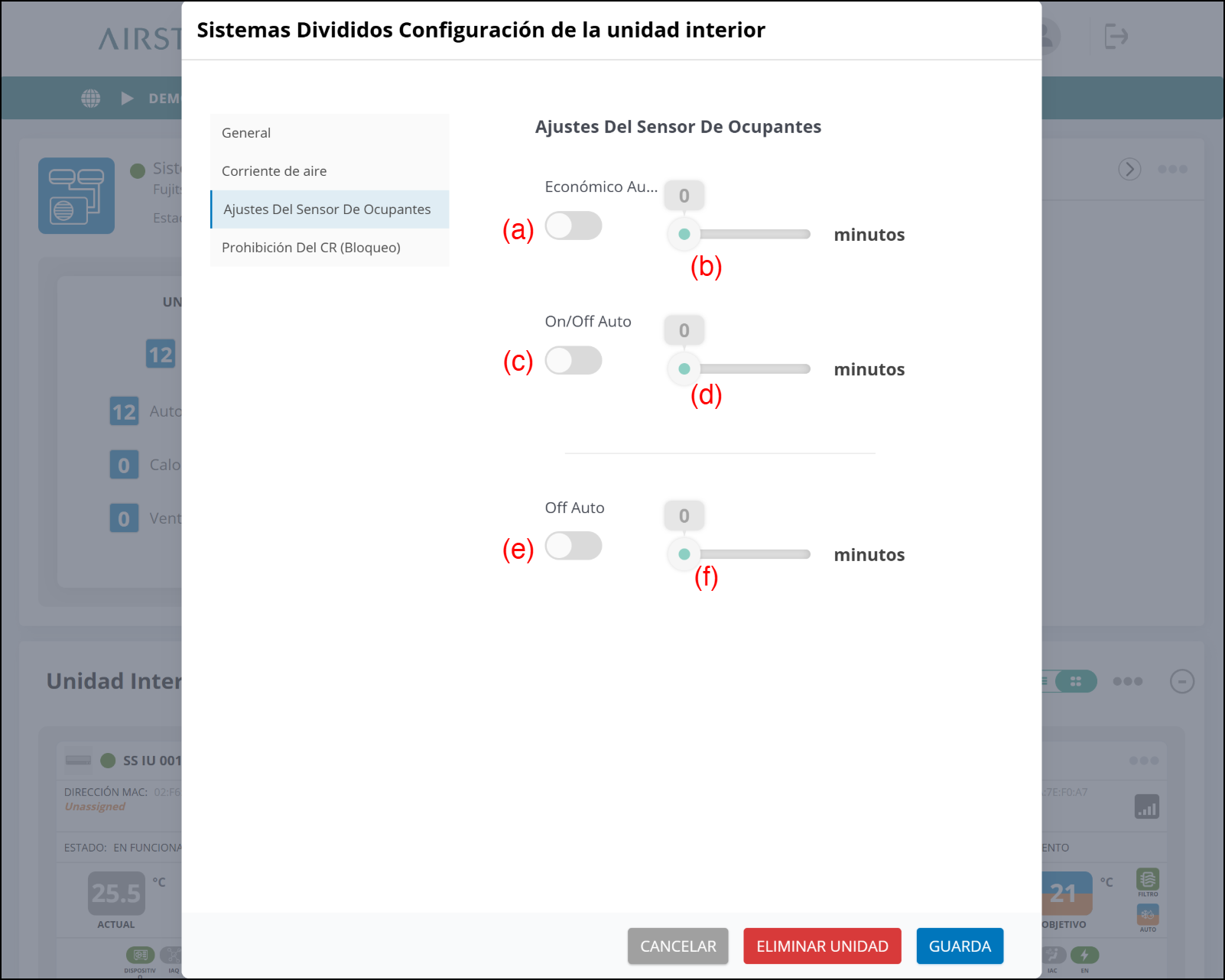

Ajustes Del Sensor De Ocupantes

(a) Botón [Económico Auto]
Para activar/desactivar el funcionamiento Económico Auto, seleccione este botón.
El funcionamiento de Económico Automático modera la salida del aire acondicionado si la habitación permanece vacía durante el tiempo establecido.

(b) Ajuste el tiempo para iniciar el funcionamiento Económico Auto después de que la habitación quede vacía.

(c) Botón [On/Off Auto] (Compatible en el future)
Para activar/desactivar el funcionamiento de On/Off Auto, seleccione este botón.
El funcionamiento de On/Off Auto, detiene el funcionamiento del aire acondicionado si la habitación permanece vacía durante el tiempo establecido. Cuando las personas regresan a la habitación, se reinicia el funcionamiento del aire acondicionado.

(d) Ajuste el tiempo para detener el funcionamiento del aire acondicionado después de que la habitación quede vacía. (Compatible en el future)

(e) Botón [Off Auto]
Para activar/desactivar el funcionamiento de Off Auto, seleccione este botón.
El funcionamiento de Off Auto, detiene el funcionamiento del aire acondicionado si la habitación permanece vacía durante el tiempo establecido.

(f) Ajuste el tiempo para detener el funcionamiento del aire acondicionado después de que la habitación quede vacía.

NOTAS:

Los pasos ajustables de la dirección del flujo de aire difieren según la unidad interior. Para más detalles, consulte el manual de instrucciones de la unidad interior.
"On/Off Auto" y "Off Auto" no pueden ajustarse simultáneamente.
Cuando ajuste "Económico Auto" y "On/Off Auto"/"Off Auto", ajuste el tiempo de detección de "Económico Auto" a un valor más corto que el tiempo de detección de "On/Off Auto"/"Off Auto".

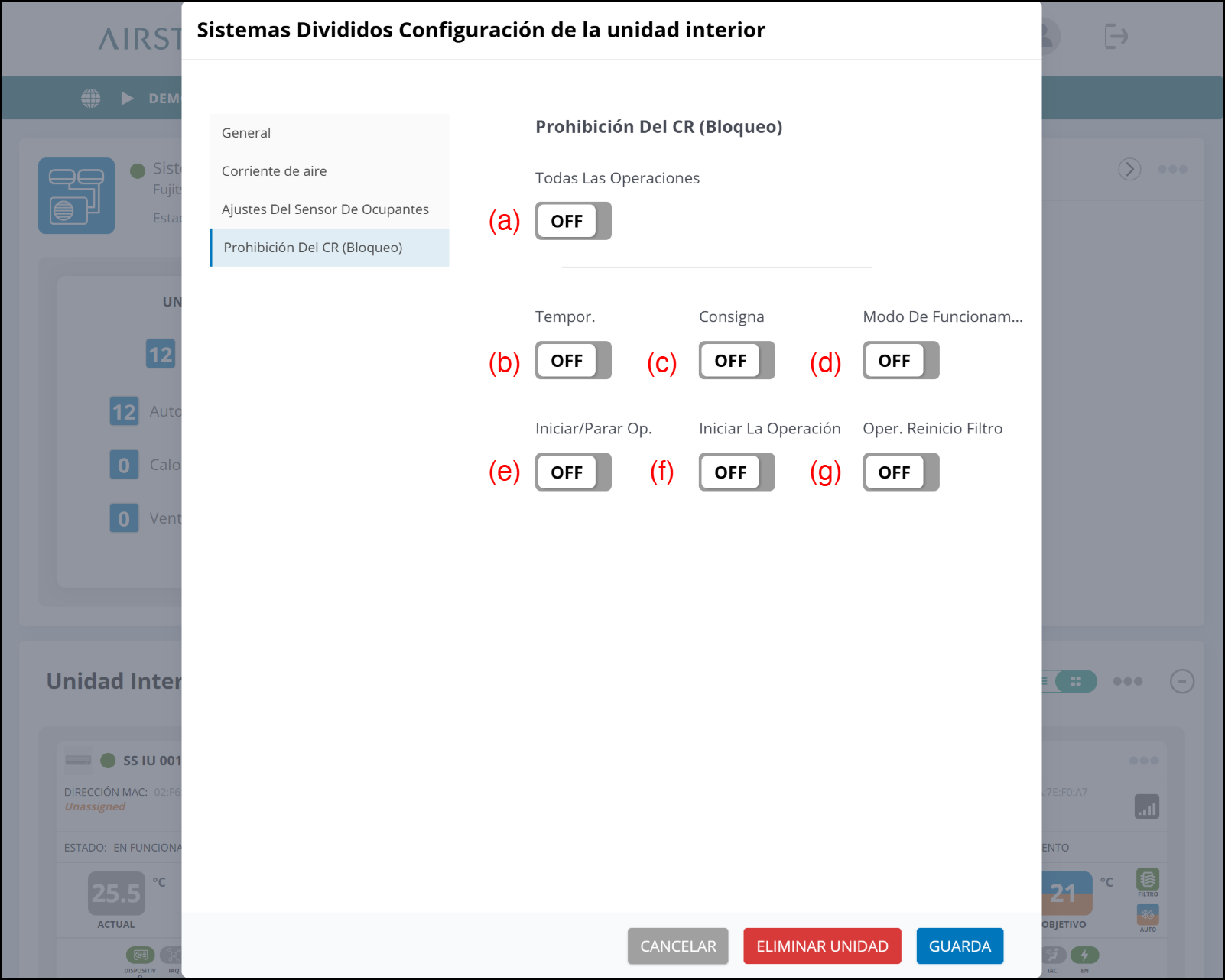

Prohibición Del CR (Bloqueo)

(a) Botón [Todas Las Operaciones]
Este botón prohíbe cambiar todas las configuraciones de operación.

(b) Botón [Tempor.]
Este botón prohíbe cambiar las configuraciones del temporizador.

(c) Botón [Consigna]
Este botón prohíbe cambiar las configuraciones de temperatura.

(d) Botón [Modo De Funcionamiento]
Este botón prohíbe cambiar los modos de funcionamiento.

(e) Botón [Iniciar/Parar Op.]
Este botón prohíbe cambiar el estado de funcionamiento (activación/desactivación).

(f) Botón [Iniciar La Operación]
Este botón prohíbe iniciar el funcionamiento del aire acondicionado.

(g) Botón [Oper. Reinicio Filtro]
Este botón prohíbe reiniciar el estado del filtro.
