Diagramas de detalles
La pantalla Diagramas de detalles se puede visualizar tocando la pestaña [DIAGRAMS] en la Zona de control.
Esta pantalla muestra el esquema, los valores del sensor y el estado de funcionamiento de los componentes eléctricos del sistema seleccionado. En esta pantalla se realizan las comprobaciones de funcionamiento normal y la especificación de las causas cuando se produce un error.

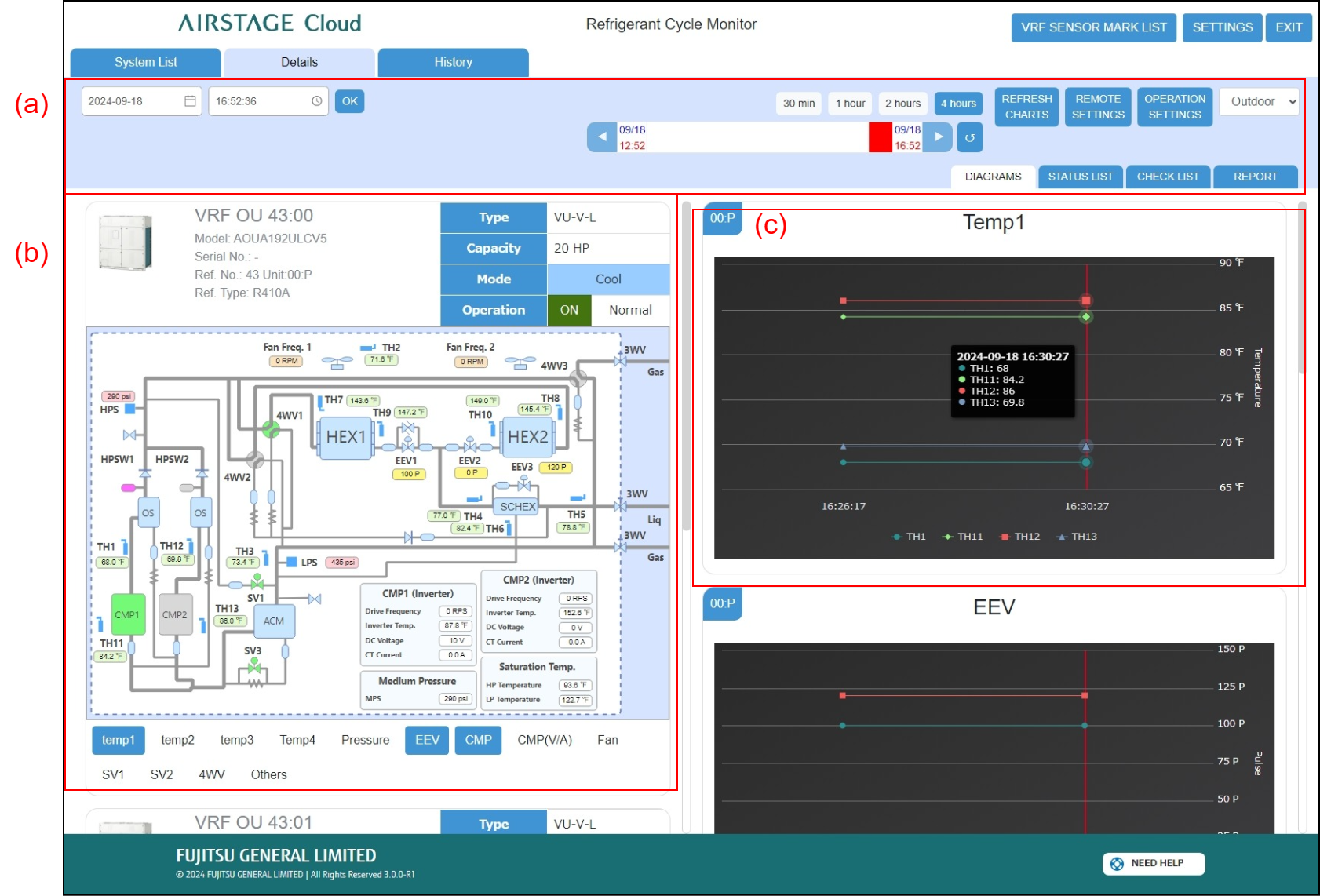

Puede consultarse la pantalla Esquema o Gráfico de todas las unidades conectadas al sistema de refrigerante desplazándose por la pantalla.
(a) Zona de control
(b) Zona del esquema de la unidad exterior
(c) Zona gráfica de la unidad exterior

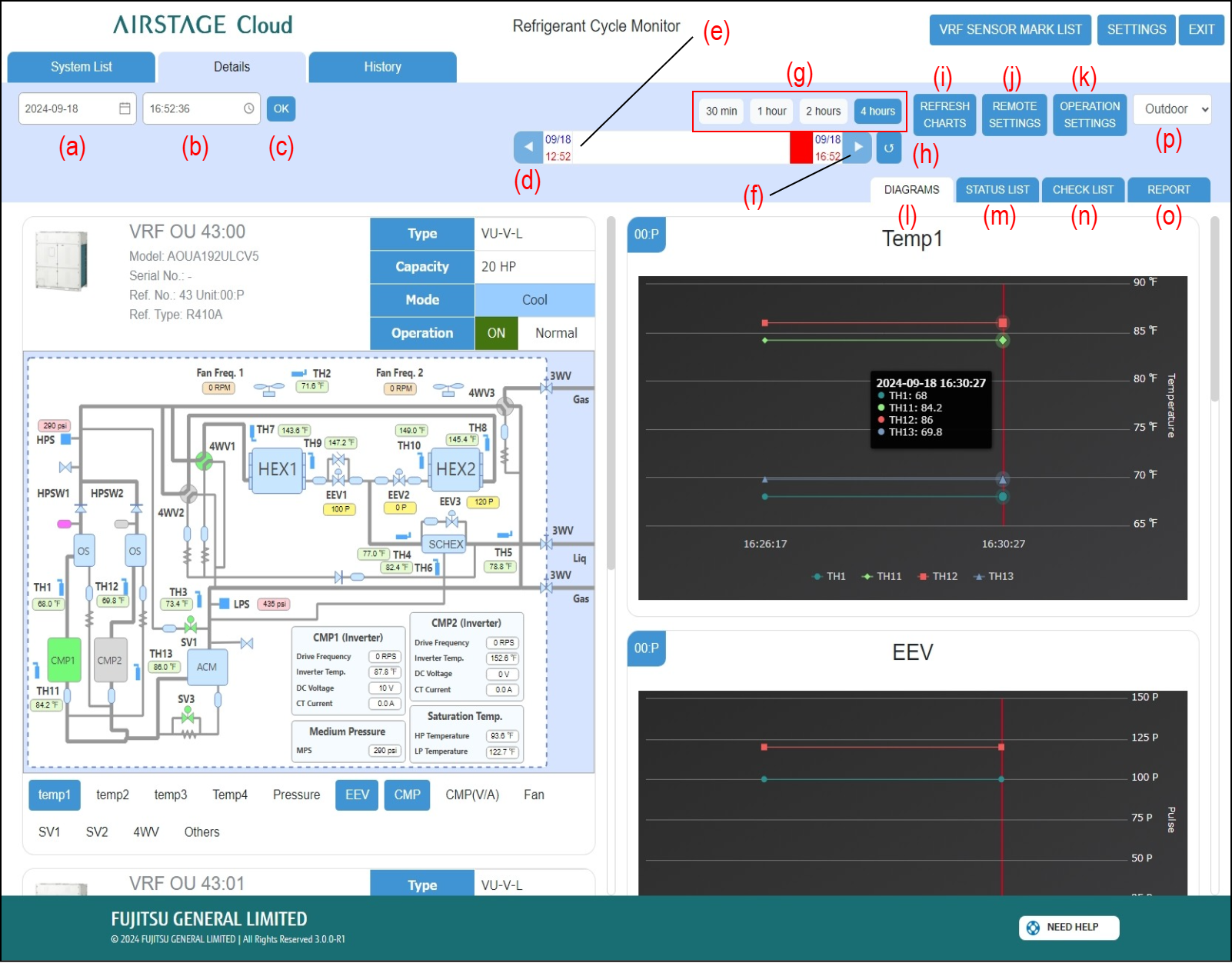

Zona de control
(a) Campo de ajuste de fecha
Ajusta la fecha de los datos que desea visualizar en la pantalla Esquema.
(b) Campo de ajuste de hora
Ajusta la hora de los datos que desea visualizar en la pantalla Esquema.
(c) Botón [OK]
Confirma la fecha y la hora ajustadas en (a) y (b) y actualiza la pantalla.
(d) Botón [
]
Ajusta la hora visualizada en el indicador antes de la hora actualmente visualizada.
(e) Indicador de 4 horas
Muestra o ajusta la hora en la pantalla Gráfico o Esquema. El intervalo de horas visualizables en el indicador se ajusta mediante el botón (g).
La fecha y la hora se ajustan moviendo la sonda arrastrando y soltando con el ratón.
(f) Botón [
]
Avanza la hora visualizada en el indicador por delante de la hora actualmente visualizada.
(g) Botón [Gauge Time Selection]
Especifica la escala del eje X (30 min/1 hour/2 hours/4 hours) del gráfico.
(h) Botón [
] (actualización automática)
Actualiza la pantalla a los datos más recientes.
[
] (azul): Actualiza la pantalla automáticamente a los datos más recientes.
[
] (gris): No actualiza la pantalla automáticamente.
(i) Botón [REFRESH CHARTS]
Muestra el gráfico de la zona de gráficos en el último estado.
(j) Botón [REMOTE SETTINGS]
Muestra el modo de los “Remote Settings”. Para más detalles, consulte “Ajuste de la función remota”.
(k) Botón [OPERATION SETTINGS]
Opera las unidades interiores del grupo RC. Toque el botón [Send] después de la operación.
(l) Pestaña [DIAGRAMS]
Muestra la pantalla diagramas de detalles.
(m) Pestaña [STATUS LIST]
Muestra la pantalla Lista de estados de detalles.
(n) Pestaña [CHECK LIST]
Muestra la pantalla Lista de verificación de detalles.
(o) Pestaña [REPORT]
Muestra la pantalla Informe de detalles.
(p) Campo de selección de la unidad
Puede seleccionar la unidad exterior o la unidad interior.

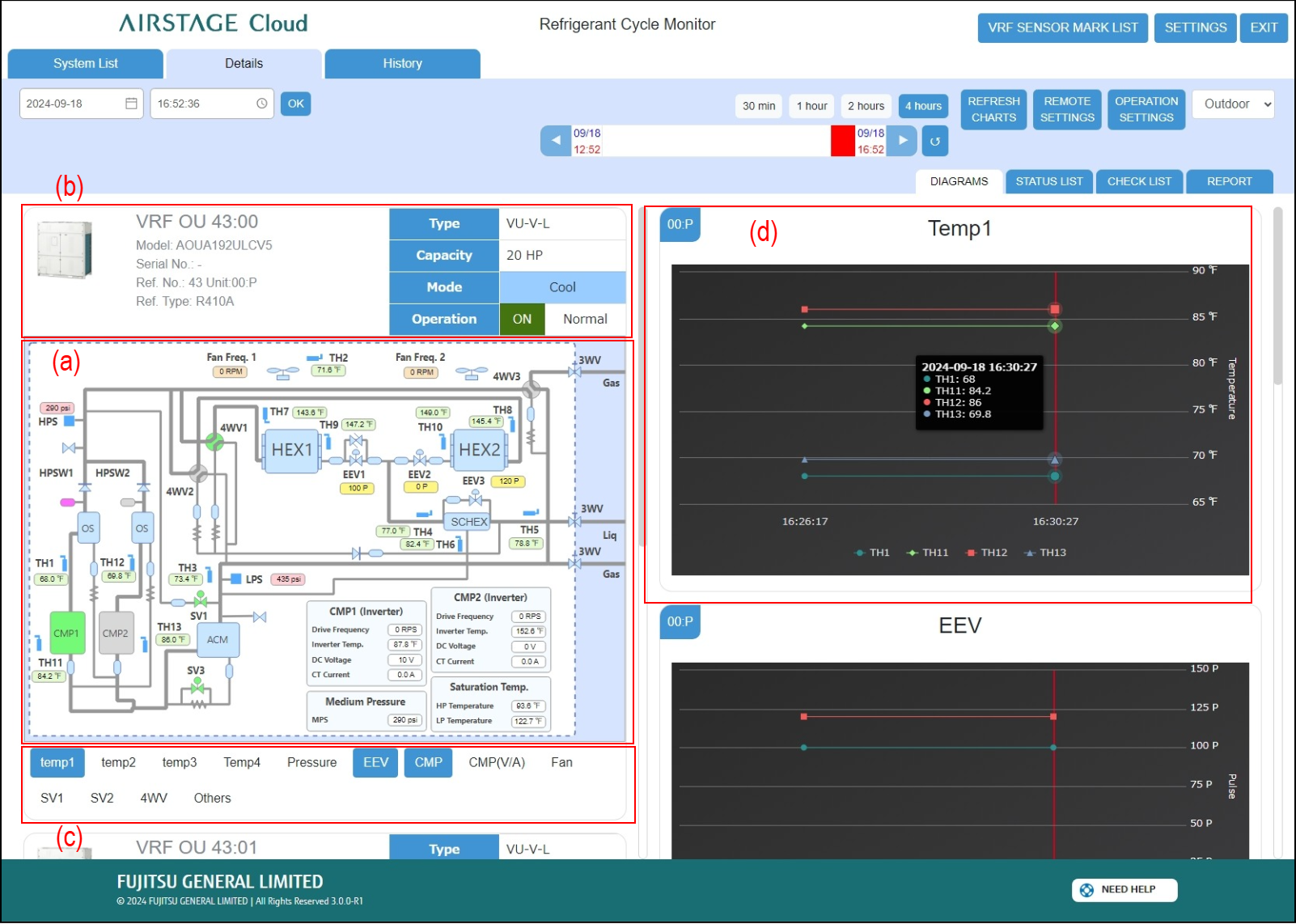

Exterior Unidad zona de esquema y gráfico
Muestra el esquema de todas las unidades exteriores conectadas al sistema refrigerante. Para más información sobre el significado de cada símbolo, consulte el “Manual de Diseño y Técnico”. Para más información sobre el significado de cada elemento del esquema, consulte el “Elemento de la pantalla Esquema/gráfico” más reciente.
(a) Esquema
| Esquema | Muestra el esquema de la unidad exterior. |
|
Compresor |
Muestra el estado del compresor. |
|
Válvula de 4 vías/Válvula solenoide |
Muestra el estado de la válvula de 4 vías/válvula solenoide. |
]
] [
](b) Elementos de pantalla
| Name | Muestra el nombre de la unidad. (*1) |
| Model | Muestra el nombre del modelo. |
Serial No. |
Muestra el n.º de serie. |
| Ref. No. | Muestra la dirección del sistema de refrigerante. |
| Unit | Muestra el número de la unidad. |
Special Operation icon |
Muestra el estado de funcionamiento especial usando un icono. Consulte “Lista de iconos para el funcionamiento especial". |
| Type | Muestra el tipo de unidad. |
| Capacity | Muestra la capacidad de la unidad exterior. (*2) La visualización de las unidades es [HP] o [t(ton)], [kW]. |
| Mode | Muestra el modo de funcionamiento. |
| Operation | Muestra el estado de funcionamiento (ON/OFF) y el estado de la unidad (Normal/Error). |
(c) Botón de gráfico
Se muestra el gráfico correspondiente al botón que se ha pulsado.
| Temp.1 | Muestra 4 gráficos de temperatura en la zona de gráficos. |
| Temp.2 | |
| Temp.3 | |
| Temp.4 | |
| Pressure | Muestra un gráfico de presión en la zona de gráficos. |
| EEV | Muestra un gráfico de impulsos de apertura de válvula de expansión eléctrica en la zona de gráfico. |
| CMP | Muestra el estado de funcionamiento del compresor en la zona de gráfico. Para un compresor inversor, también se muestra la frecuencia de funcionamiento. |
| CMP (V/A) | Muestra el valor del voltaje del inversor y el valor actual del compresor. |
| FAN | Muestra el estado de funcionamiento del ventilador en la zona de gráfico. |
| SV1 | Muestra el estado de funcionamiento de la válvula solenoide en la zona de gráfico. |
| SV2 | Muestra el estado de funcionamiento de la válvula solenoide en la zona de gráfico. |
| 4WV | Muestra el estado de funcionamiento de la válvula de 4 vías en la zona de gráfico. |
| Others | Muestra el estado de funcionamiento especial en la zona de gráfico. |
(d) Zona de gráfico
Se muestra el gráfico de la unidad exterior. Podrá visualizar las cifras del gráfico moviendo el ratón sobre el gráfico.

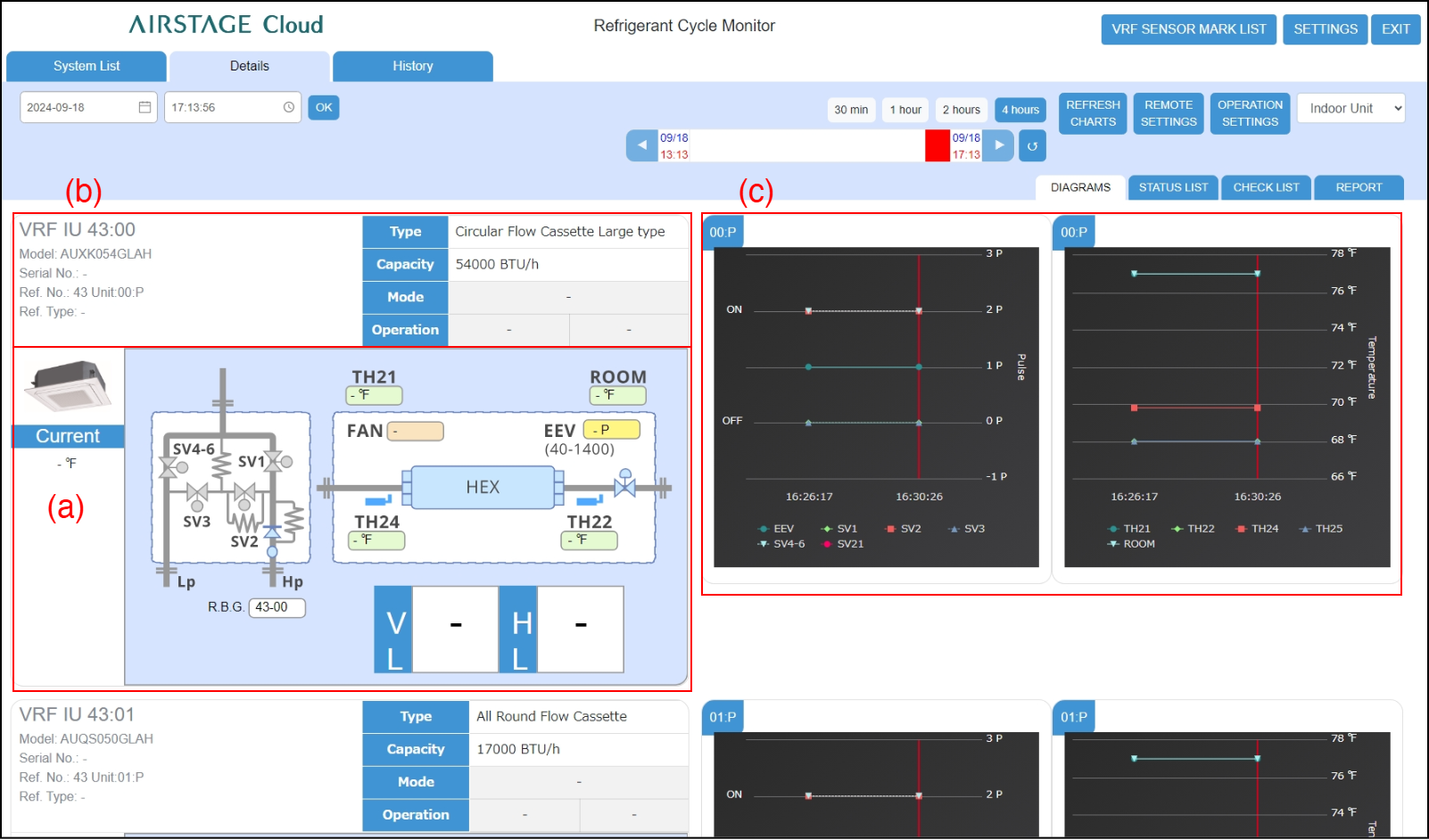

Zona de esquema y gráfico de las unidades interiores
Muestra el esquema y el gráfico de todas las unidades interiores conectadas al sistema refrigerante. Para más información sobre el significado de cada elemento del esquema, consulte el “Elemento de la pantalla Esquema/gráfico” más reciente.
(a) Esquema
| Temp. | Muestra el ajuste de la temperatura. (*2) La visualización de las unidades es [°C] o [°F]. Consigna dual automática: Ajuste la temperatura de enfriamiento y de calefacción por separado. Durante el funcionamiento en el modo Consigna dual automática, cuando la temperatura ambiente excede la temperatura de ajuste de enfriamiento, se pondrá en marcha el funcionamiento de enfriamiento y, cuando la temperatura caiga por debajo de la temperatura de ajuste para calefacción, el funcionamiento de la calefacción se pondrá en marcha. (Solamente puede usarse cuando el ajuste de la unidad interior compatible con esta función es válido). |
| Schematic | Muestra el esquema de la unidad interior. El estado de la unidad SR solamente puede visualizarse al lado del sistema de refrigerante cuando el tipo de sistema es recuperación del calor. |
| VL | Muestra la posición de la lama del flujo de aire arriba/abajo. |
| HL | Muestra la posición de la lama del flujo de aire izquierdo/derecho. |
(b) Elementos de pantalla
| Name | Muestra el nombre de la unidad. (*1) |
| Model | Muestra el nombre del modelo. |
Serial No. |
Muestra el n.º de serie. |
| Ref. No. | Muestra la dirección del sistema de refrigerante. |
| Unit | Muestra el número de la unidad. |
| Special Operation icon | Muestra el estado de funcionamiento especial usando un icono. Consulte “Lista de iconos para el funcionamiento especial". |
| Type | Muestra el tipo de unidad. |
| Capacity | Muestra la capacidad de la unidad interior. (*2) La visualización de las unidades es [BTU/h] o [kW]. |
| Mode |
Muestra el modo de funcionamiento. Si se muestra el icono [ |
| Operation | Muestra el estado de funcionamiento (ON/OFF) y el estado de la unidad (Normal/Error). |
], el modo no coincide debido a una operación ilegal.(c) Gráfico
Puede comprobar la pantalla Gráfico de todas las unidades interiores desplazándose por la pantalla. El esquema y el gráfico se desplazan al mismo tiempo.
Se visualizan 2 tipos de gráficos para una unidad interior. La pantalla Gráfico no puede añadirse ni eliminarse.
Podrá visualizar las cifras del gráfico moviendo el ratón sobre el gráfico.
Elemento de la pantalla Esquema/gráfico
Muestra los nombres de los elementos y los contenidos visualizados en las pantallas Esquema y Gráfico. Los elementos del campo de botón del gráfico pueden visualizarse gráficamente con el botón de gráfico del nombre relevante.
Para más información sobre el sensor, toque el botón [VRF SENSOR MARK LIST].
Unidad exterior
J-II, J-IIS, J-III, J-IIIL |
VR-II, V-III |
|
|---|---|---|
| Temp.1 | TH1, TH2, TH10, TH11 |
TH1, TH11, TH12, TH13 |
| Temp.2 | TH3, TH5, TH6, TH7 |
TH7, TH8, TH9, TH10, TH14, TH15 |
| Temp.3 | TH4, TH8, TH9 |
TH2, TH3, TH4, TH5, TH6 |
| Temp.4 | HP, LP |
|
| Pressure | HPS, LPS, HPSW1, HPSW2, MPS (V-III solamente) | |
| EEV | EEV1, EEV2, EEV3 | |
| CMP | CMP1, CMP2, INV1_FREQ | |
CMP (V/A) |
INV1_VOLT, INV_CURRENT, CNST_CURRENT | |
| FAN | FAN1_FREQ, FAN2_FREQ | |
| SV1 | SV1, SV2, SV3, SV4, SV5, SV6 | |
| SV2 | SV7, SV8, SV9 | |
| 4WV | 4WV1, 4WV2, 4WV3 | |
Others |
Funcionamiento de recuperación del aceite, funcionamiento de descongelación, bajo ruido, funcionamiento de ahorro de capacidad, detección de fuga de refrigerante, modo de mantenimiento, parada de emergencia |
|
Unidad interior
J-II, J-IIS, J-III, J-IIIL, VR-II, V-III |
|
|---|---|
| Graph1 | ROOM, TH21, TH22, TH24, TH25 |
| Graph2 | EEV, SV1, SV2, SV3, SV4-6, SV21 |
