Cambio del ajuste de la unidad exterior

Pantalla de ajuste de los detalles de la unidad exterior

Procedimiento

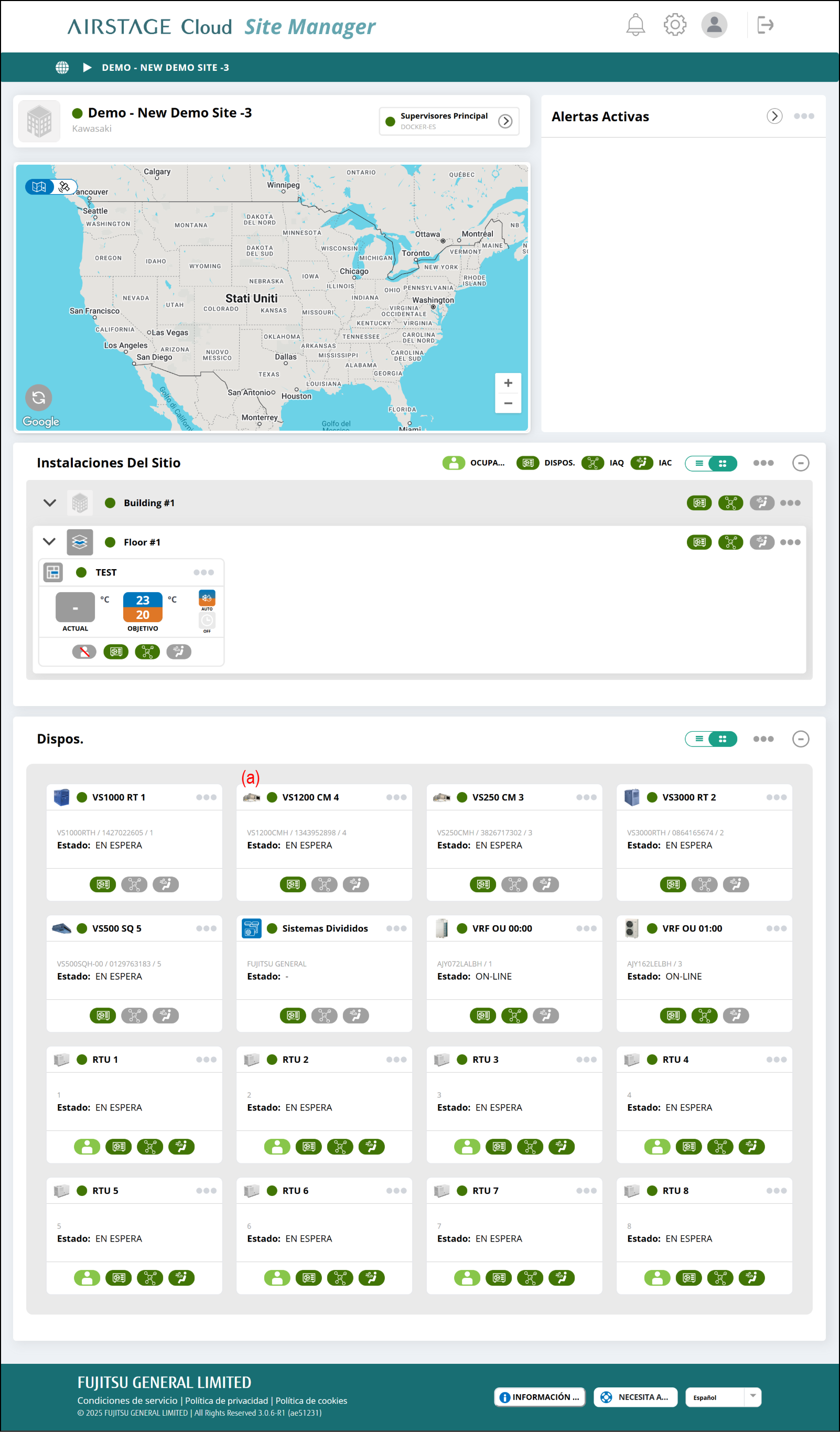

Seleccione el enlace de la imagen (a) en la pantalla “Panel de control del sitio”.

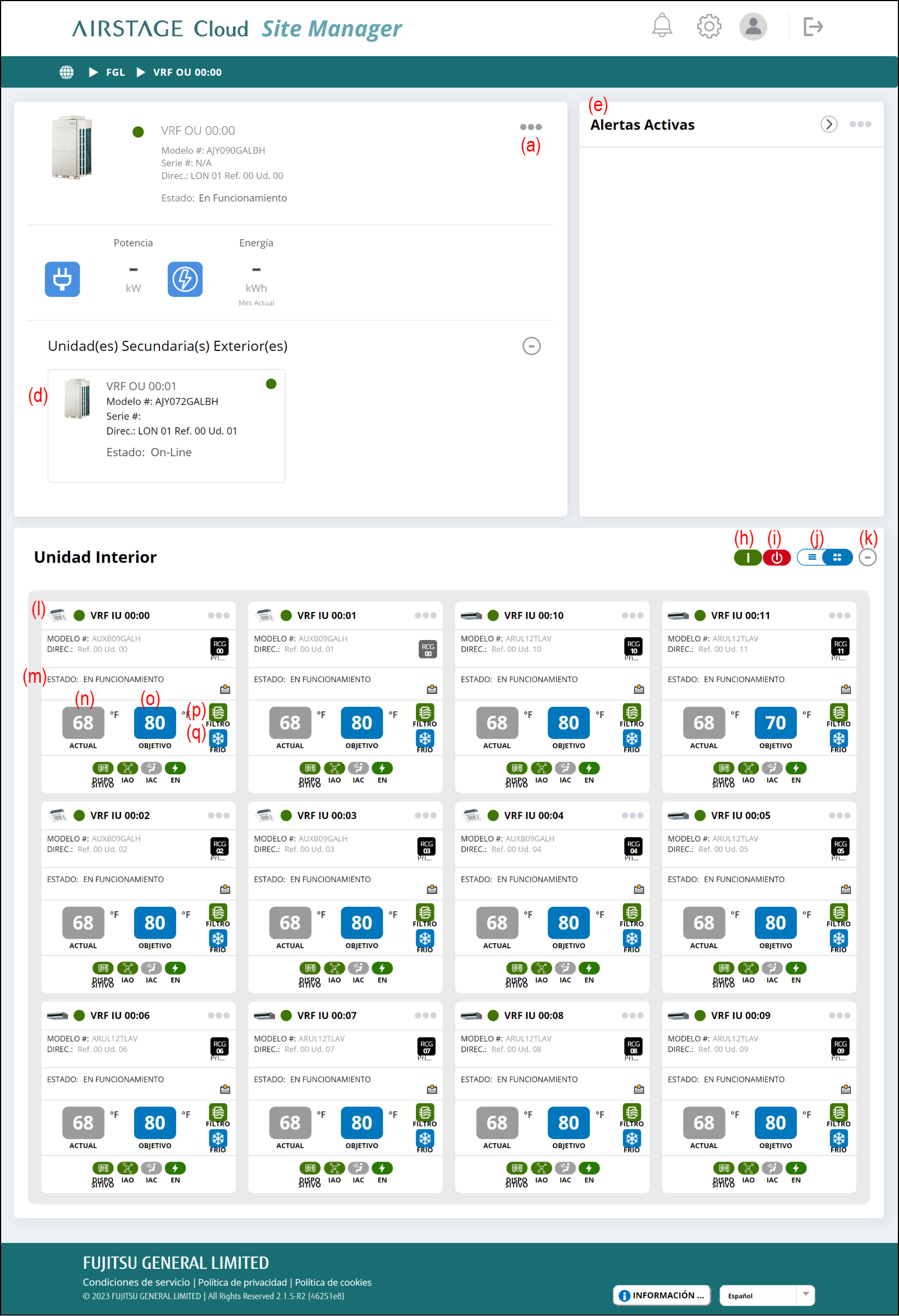

Pantalla de ajuste de la unidad exterior

Se puede ajustar la unidad exterior.

(a) Menú de enlace

[Configurar]
Muestra la ventana “Unidad Exterior - Configuración”.
[Servicio]
Va a la pantalla “Refrigerant Cycle Monitor”.

(d) Enlace de imagen
Muestra la ventana “Unidad Secundaria Exterior - Configuración”.

(e) Pantalla Alertas activas
Las alertas aparecen en caso necesario. Para más detalles, consulte “Alertas y notificaciones".

(h) Inicia todas las unidades interiores.

(i) Detiene todas las unidades interiores.

(j) Botón de conmutación de pantalla

Alterna entre la pantalla tarjetas y de lista.

(k) Botón [-+]
Amplía o reduce la pantalla.

(l) Muestra la pantalla Ajuste de detalles de la unidad interior.

(m) Estado operativo

EN FUNCIONAMIENTO	Funcionando
EN ESPERA	El funcionamiento está detenido.
OFF-LINE	Estado off-line

(n) Muestra la temperatura ambiente actual.

NOTA: Cuando la unidad interior se ajusta en “EN FUNCIONAMIENTO”, se muestra la temperatura ambiente. Si no está controlada por el sensor de temperatura del control remoto con cable, se muestra la temperatura de entrada de la unidad interior. En este caso, es posible que difiera de la temperatura ambiente real.

(o) Muestra la temperatura objetivo de la unidad interior.

(p) Icono Modo
Muestra el modo de las unidades interiores.

(q) Icono Filtro
Muestra el estado de la señal del filtro.

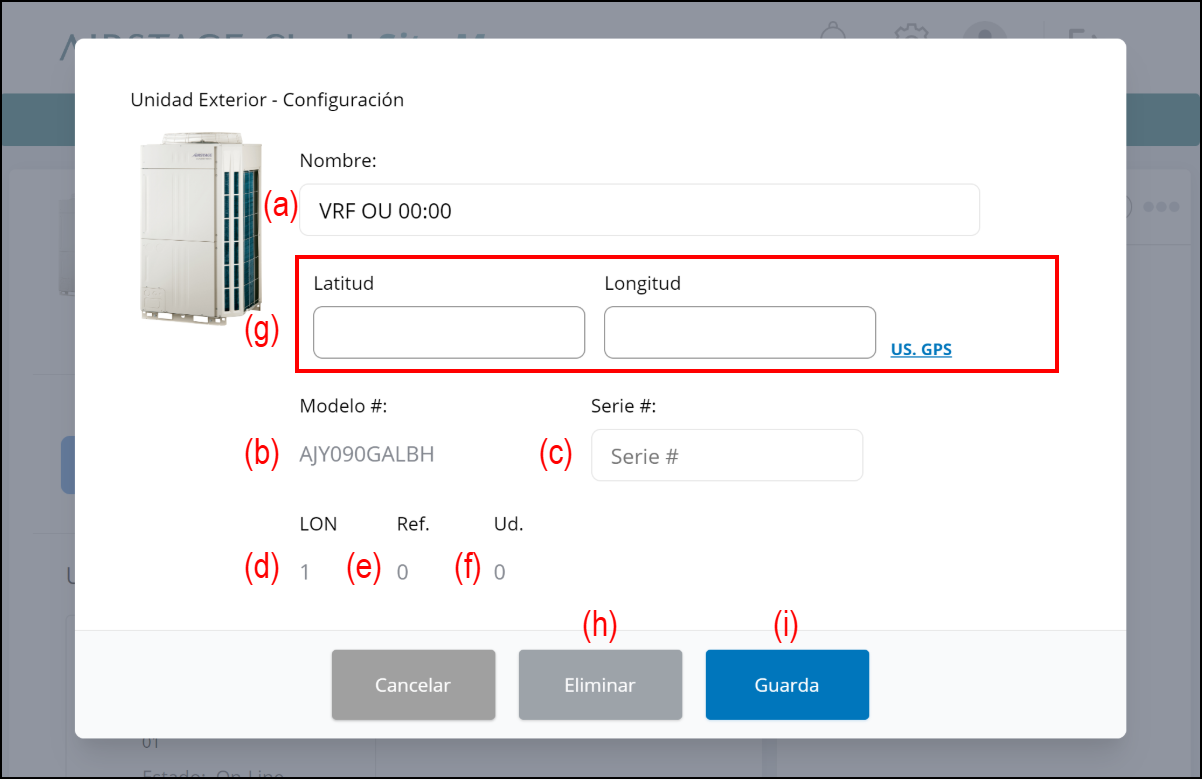

Ventana Configuración de la unidad exterior

(a) Introduzca el nombre.

(b) Introduzca el nombre del modelo.

(c)Introduzca el n.º de serie.

(d) Se muestra la dirección Lon.

(e) Se muestra la dirección del sistema de refrigerante.

(f) Se muestra la dirección de la unidad.

(g) Introduzca la latitud y la longitud.
Después de ajustar las coordenadas, se mostrará la ubicación de la unidad exterior en el mapa de la pantalla “Panel de control del sitio”.

(h) Botón [Eliminar]
Borra el ajuste.

NOTA: Podrá realizar el borrado únicamente cuando la unidad exterior esté off-line.

Se borran todas las unidades exteriores (unidad secundaria) y las unidades interiores del sistema refrigerante de la unidad exterior eliminada.

(i) Botón [Guarda]
Guarda el ajuste.

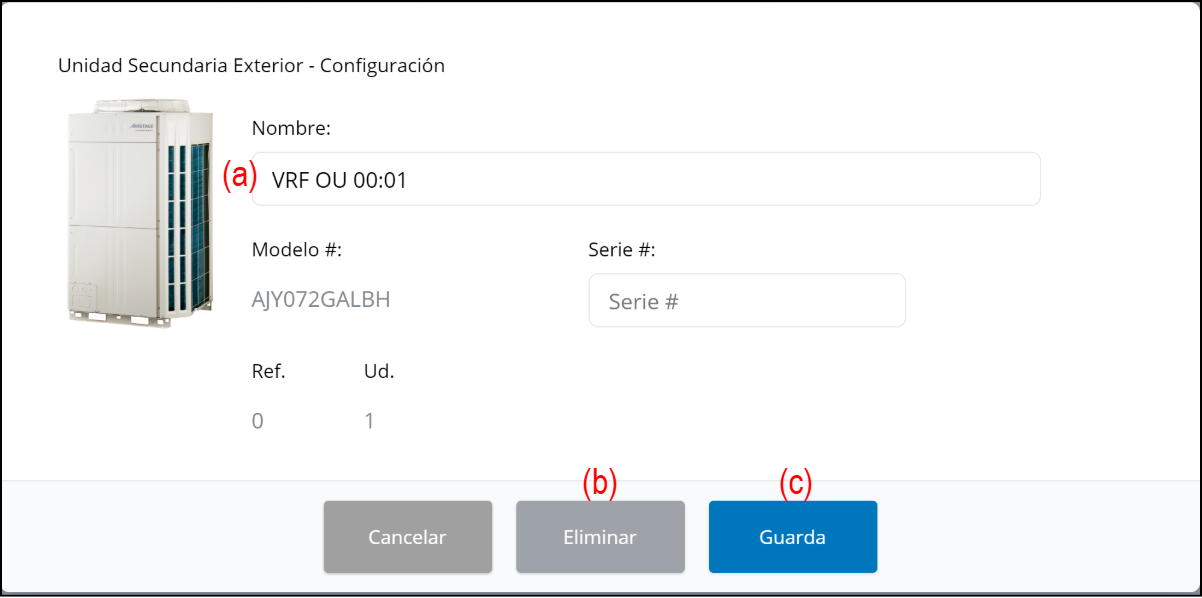

Ventana Configuración de la unidad exterior secundaria

(a) Introduzca el nombre del modelo.

(b) Botón [Eliminar]
Borra el ajuste.

(c) Botón [Guarda]
Guarda el ajuste.
