Cambio de ajustes o eliminación de zonas (B)

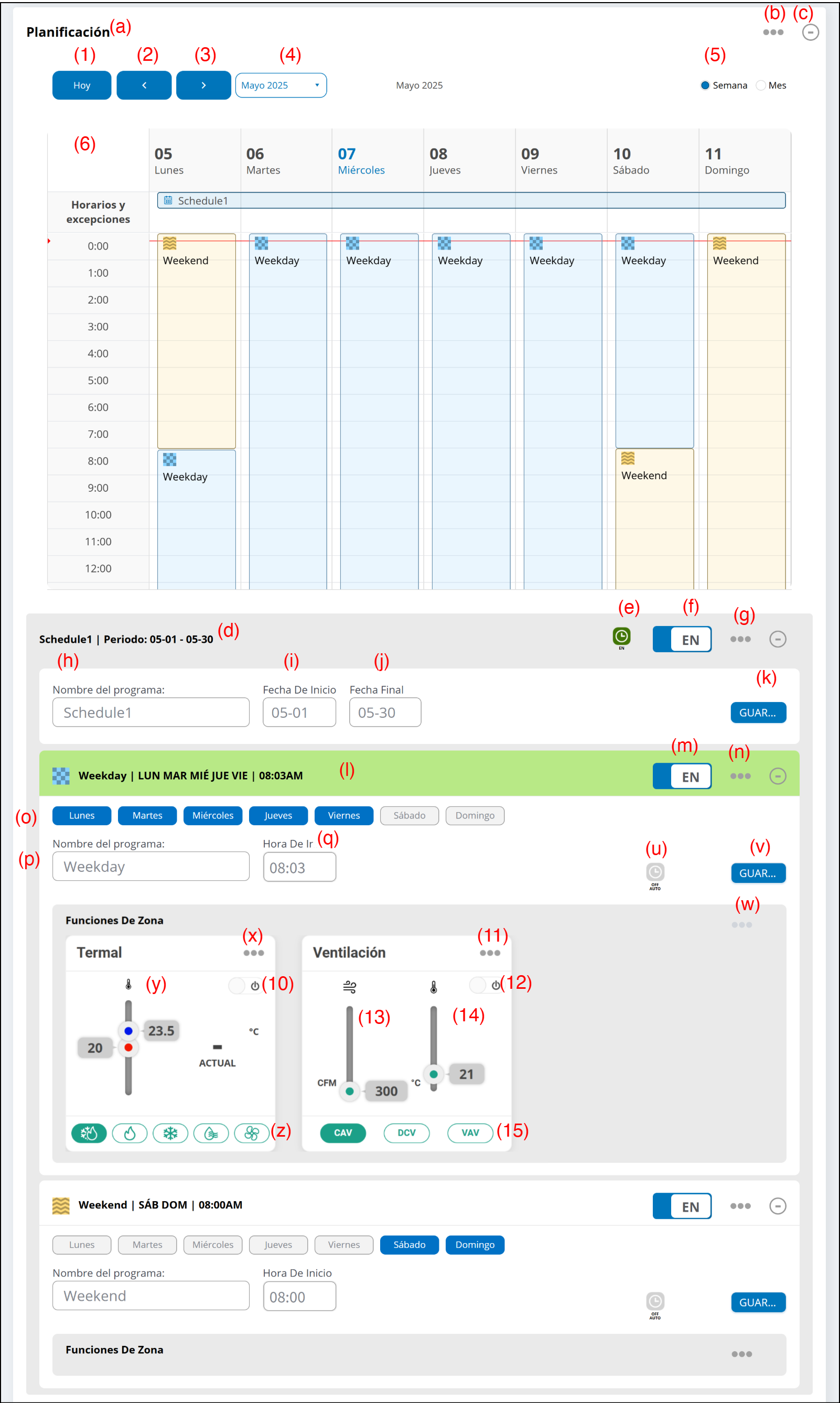

Pantalla Configuraciones de zona (B)

(a) Ajuste del horario
Puede especificar el día de la semana y el período en el Ajuste del horario.
Opere de (b) a (z) con esta función.

Artículo	Cantidad máx. de registros
Horario	4	(por 1 zona)
Programa	12	(por 1 horario)

NOTAS:

Al cambiar frecuentemente el ajuste Inicio/Parada, el ajuste del modo de funcionamiento, el ajuste de la temperatura ambiente, el ajuste de la velocidad del ventilador, el ajuste de la dirección del flujo de aire, el ajuste del barrido, el ajuste del modo económico y el ajuste del modo anticongelante usando un controlador central, como por ejemplo el BMS, el System Controller, el Controlador de panel de contacto, etc., el número de operaciones para cada unidad interior no debe exceder de 7500 veces/año.
Si el número del cambio de ajustes excede el número anterior, se excederá la frecuencia de reescritura de la EEPROM (integrada en el aparato de aire acondicionado y utilizada para la memoria de ajuste) y podría causar una avería.
Si se determina que el ajuste de la temperatura de enfriamiento y de calefacción está fuera del valor de la banda muerta, no se enviarán las configuraciones de funcionamiento.
Cuando varios usuarios usan este sistema al mismo tiempo, pueden registrarse más artículos que los de la tabla anterior.
Si utiliza este sistema en tales condiciones, no garantizamos el funcionamiento correcto del AIRSTAGE Cloud Edge Supervisor ni del dispositivo conectado.

(b) Botón de enlace

Añadir horario
Añade un horario.

(c) Botón [-+]
Amplía o reduce la pantalla.

(1) Botón [Hoy]
Muestra la semana o el mes que contiene la fecha de hoy.

(2) Botón [<]
Muestra la semana o el mes anterior.

(3) Botón [>]
Muestra la semana o el mes siguiente.

(4) Botón de selección Semana/Mes
Selecciona cualquier semana o mes.

(5) Botón [Semana/Mes]
Selecciona la visualización semanal o mensual.

(6) Visualizador de horarios
Muestra el ajuste del horario visualmente.

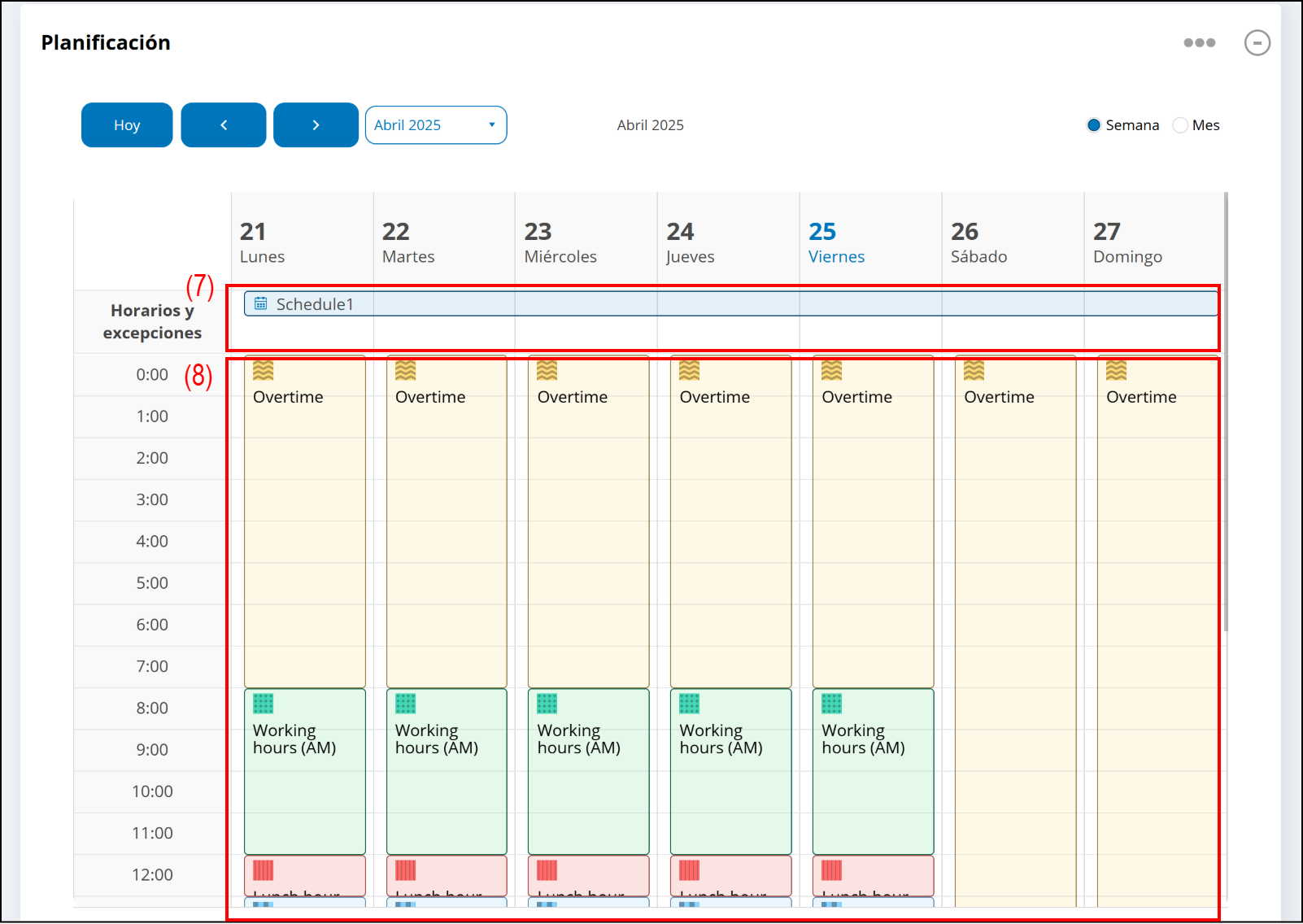

Por semana

(7) Cuando se configura un horario o una excepción, se muestra en la parte superior de la pantalla.
(8) El programa ajustado se muestra hasta la hora de inicio del siguiente ajuste de programa.
En el ejemplo anterior, en un día laborable, hay un programa a las 8:00 cada mañana, de lunes a viernes. Como hay otro programa a las 8:00 el sábado y el domingo, el programa de los días laborables se muestra hasta las 8:00 del sábado.

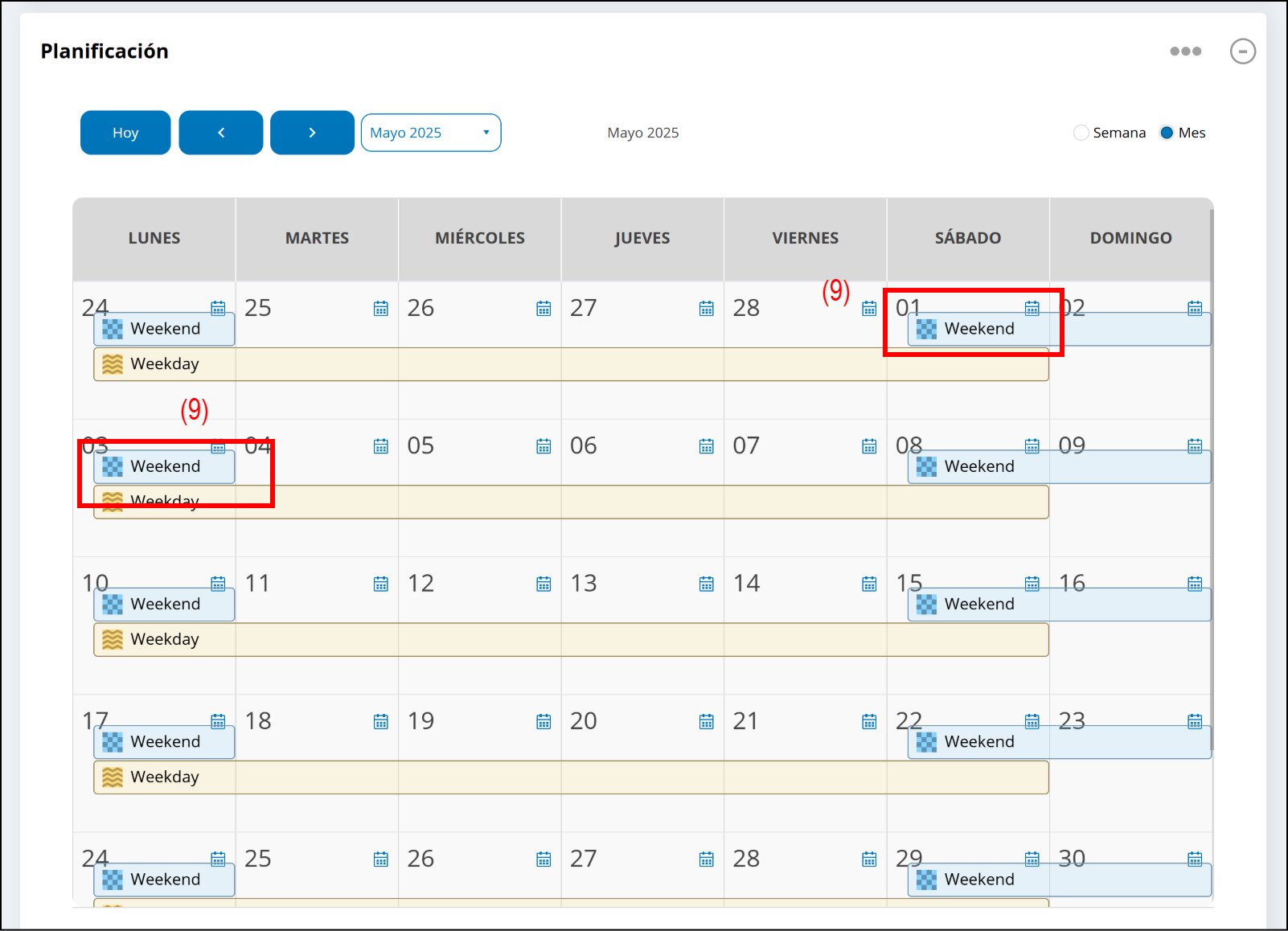

Por mes

Cuando se configura un horario o una excepción, se muestra en la fecha de ajuste.
(9) El programa de horario se muestra hasta la fecha de finalización, por lo que se muestra solapado con la siguiente fecha de inicio del programa.

(d) Muestra el ajuste del nombre y período del horario.

(e) Icono Temporizador de horario
El icono se vuelve verde cuando se alcanza el período de ejecución del Horario.

(f) Horario [EN/DES]
Activa/desactiva el Ajuste del horario.

(g) Botón de enlace

Borrar Horario
Seleccione esta opción para borrar el Horario existente.

Agregar Programa
Seleccione esta opción para añadir un nuevo Programa.

NOTA: Si se está editando un Programa, guárdelo antes de realizar “Agregar Programa”.
Cuando se realiza “Agregar Programa”, los cambios del Programa que se está editando actualmente se cancelan.

(h) Introduzca el nombre del horario.

(i) Introduzca la fecha de inicio del horario.

(j) Introduzca la fecha final del horario.

(k) Botón [GUARDA]
Guarda el horario.

(l) Se muestra el ajuste del nombre y período del programa.

(m) Programa [EN/DES]
Activa/desactiva el Ajuste del programa.

(n) Botón de enlace

Borrar Programa
Seleccione esta opción para borrar el Programa existente.

(o) Seleccione el día de la semana.

(p) Introduzca el nombre del programa.

(q) Introduzca la hora de inicio del programa.
Las unidades interiores se inician/detienen en dicha hora.
Para obtener más información, consulte “Ejemplo de Programa”.

(u) Icono Desactivación automática [Act/Des]
Puede establecer la activación o desactivación de la desactivación automática y de la hora.

NOTA: Si el Temporizador de desactivación automática está activado, cuando el tiempo ajustado haya transcurrido después de que cualquier unidad interior pase al estado operativo en una zona, todas las unidades interiores se detendrán automáticamente en esa zona.
Si se cambia el estado de funcionamiento de una unidad interior durante la cuenta atrás del Temporizador de desactivación automática, se reiniciará el tiempo de la cuenta atrás.

(v) Botón [GUARDA]
Guarda el horario.

(w) Botón de enlace

Agregar Función
Seleccione esta opción para añadir Funciones de zona nuevas.

(x) Botón de enlace

Retirar
Seleccione esta opción para borrar una Función de zona existente.

(y) Ajuste la consigna de temperatura.

Consigna dual automática:
Ajuste la temperatura de enfriamiento y de calefacción por separado. Durante el funcionamiento en el modo Consigna dual automática, cuando la temperatura ambiente excede la temperatura de ajuste de enfriamiento, se pondrá en marcha el funcionamiento de enfriamiento y, cuando la temperatura caiga por debajo de la temperatura de ajuste para calefacción, el funcionamiento de la calefacción se pondrá en marcha. (Solamente puede usarse cuando el ajuste de la unidad interior compatible con esta función es válido).
El intervalo de temperaturas ajustable difiere para cada modo de funcionamiento.
Intervalo de temperaturas ajustable
Frío/Seco* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
Calor de 10 a 30 °C (de 48 a 88 °F)
La Consigna dual automática es la misma que para el intervalo anterior, aunque hay temperaturas que no pueden ajustarse debido a la banda muerta.
Automático* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
El límite inferior de la temperatura ajustable difiere en función del lugar de uso.
En función del modelo de la unidad interior, el intervalo de temperaturas de ajuste de calefacción de 10 °C a 15 °C (de 48 °F a 58 °F) podría no lograrse.
Banda muerta:
La banda muerta es el valor mínimo de la diferencia entre el ajuste de la temperatura de enfriamiento y el ajuste de la temperatura de calefacción (= ajuste de la temperatura de enfriamiento - ajuste de la temperatura de calefacción) en el modo Consigna dual automática.
La diferencia entre el ajuste de la temperatura de enfriamiento y calefacción en el modo Consigna dual automática no puede ser inferior a la banda muerta. La banda muerta se ajusta en la unidad interior. Para cambiar este ajuste, consulte con el personal de servicio autorizado.

(z) Ajuste el modo de funcionamiento.

NOTA: Al establecer el modo de funcionamiento mientras este ajuste está limitado, no se refleja en la unidad interior incluso si se guarda. Si el ajuste cambiado no se refleja en el modo de funcionamiento, confirme que el modo de funcionamiento está activado.

(10) Ajuste de la activación/desactivación térmica
Establece la activación/desactivación para el dispositivo que puede ajustar la temperatura registrada en la Zona.

(11) Botón de enlace

Retirar
Seleccione esta opción para borrar una Función de zona existente.

(12) Ajuste de la activación/desactivación de la ventilación
Establece la activación/desactivación para el dispositivo que puede ajustar la ventilación registrada en la Zona.

(13) Temperatura objetivo de ventilación
Ajusta la temperatura objetivo del aire fresco suministrado a la Zona por el Ventilador.

(14) Volumen de flujo de aire objetivo
Ajusta el volumen del flujo de aire objetivo.

(15) Modo de funcionamiento del ventilador
Ajusta el modo de funcionamiento.

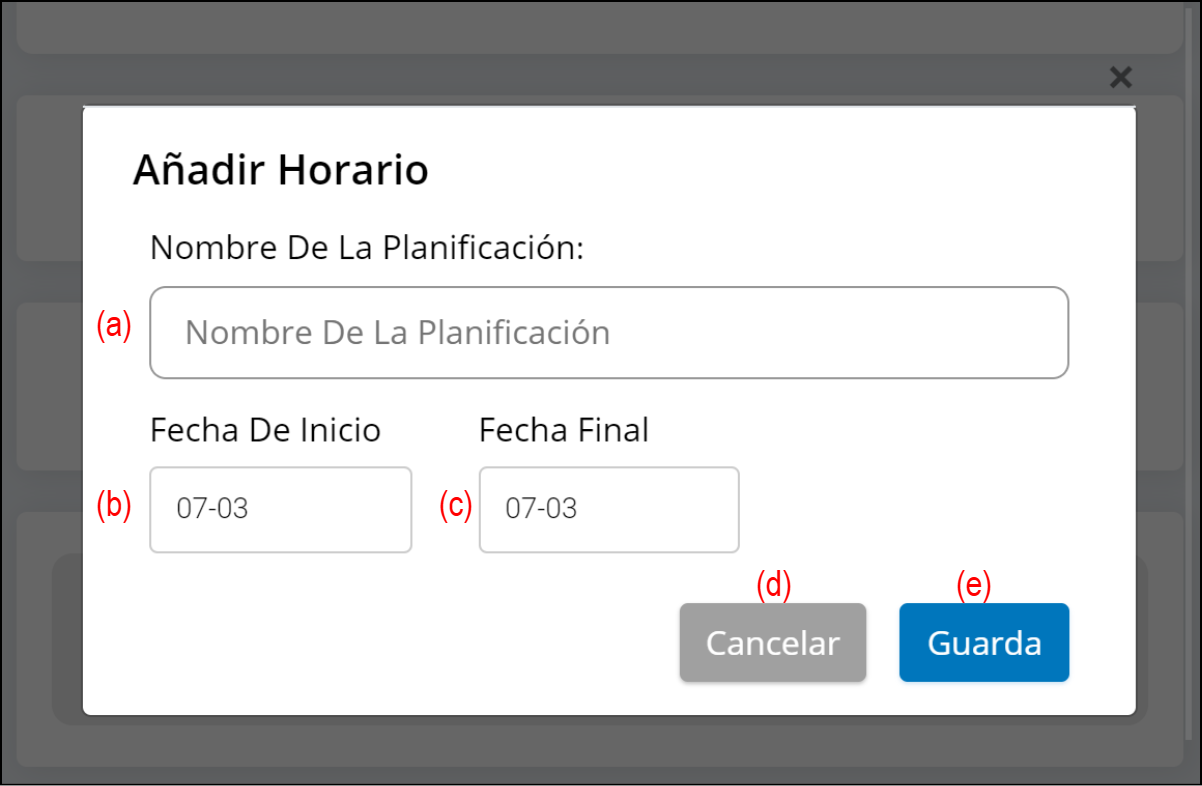

Ventana “Añadir Horario”

(a) Introduzca el nombre de la planificación.

(b) Introduzca la fecha de inicio.

(c) Introduzca la fecha final.

(d) Botón [Cancelar]

(e) Botón [Guarda]
Guarda el Horario.

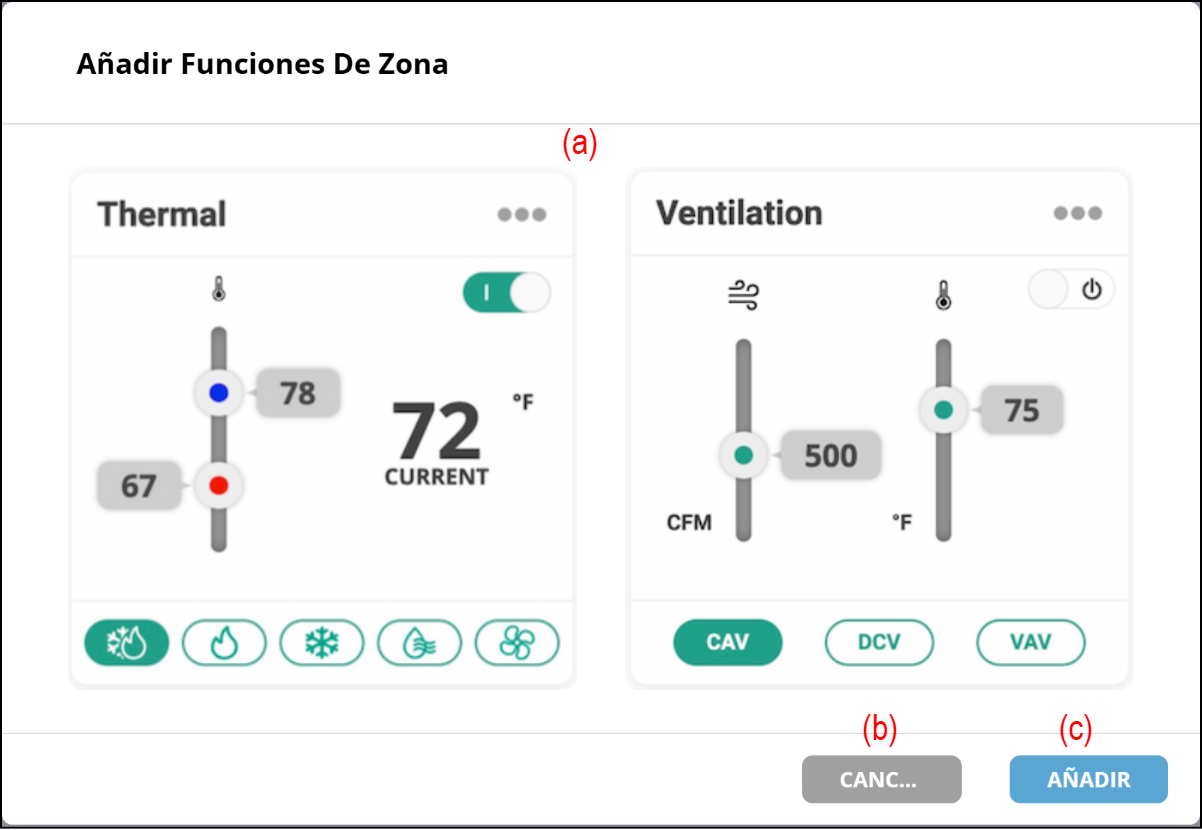

Ventana “Añadir Funciones De Zona”

(a) Seleccione la función de la zona a añadir.

(b) Botón [CANCELAR]

(c) Botón [AÑADIR]
Añade las Funciones de zona.
