Cambio de ajustes o eliminación de unidades interiores

El cambio de los ajustes o eliminación puede realizarse para la unidad interior.

NOTAS:

El modo de funcionamiento, la dirección del flujo del aire, la velocidad del ventilador y otros contenidos en pantalla podrían diferir en función de la unidad (modelo).
El botón estará inactivo para funciones no compatibles con la unidad interior.

Procedimiento

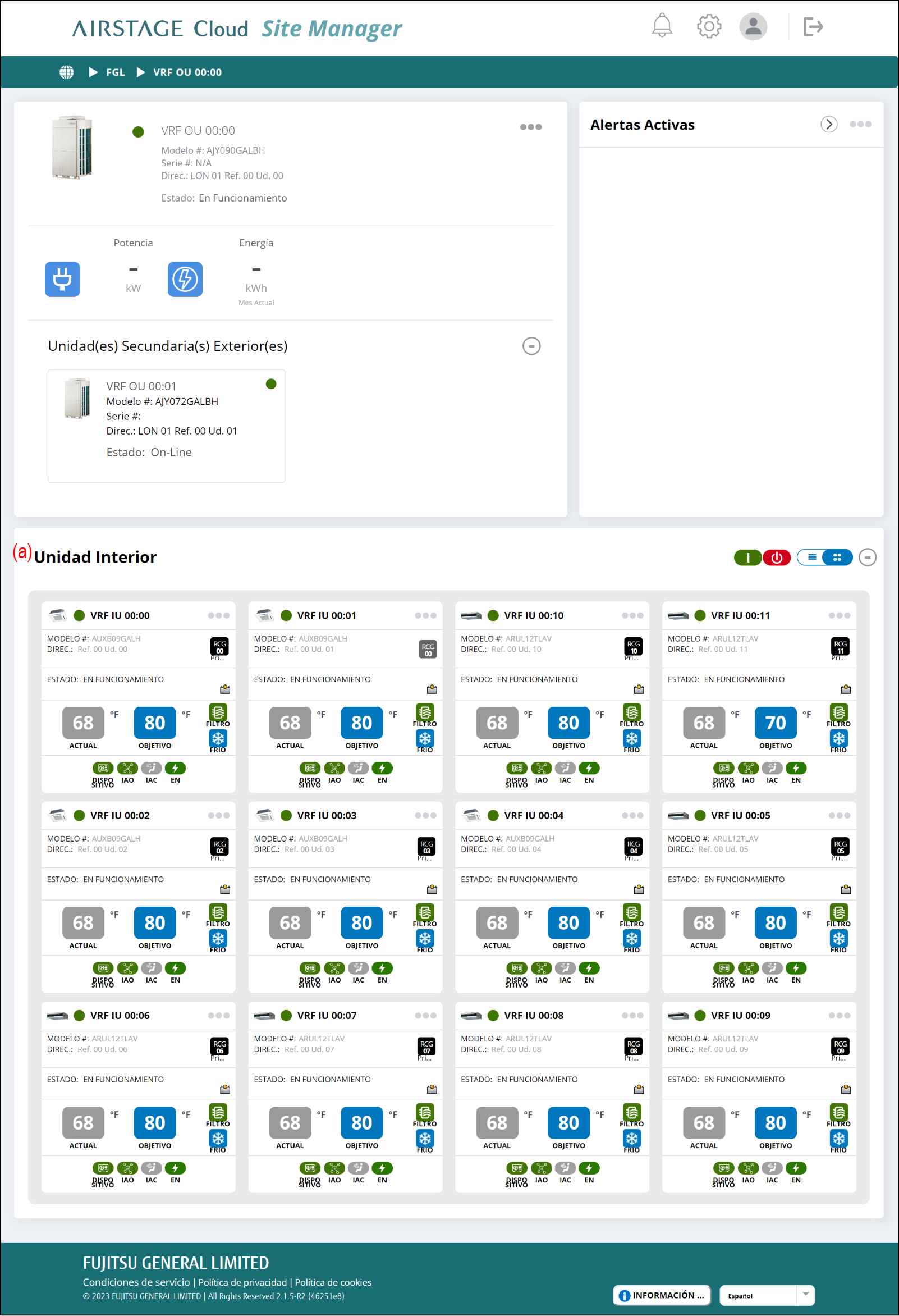

Seleccione la imagen de enlace (a) en la pantalla “Ajuste de la unidad exterior”.

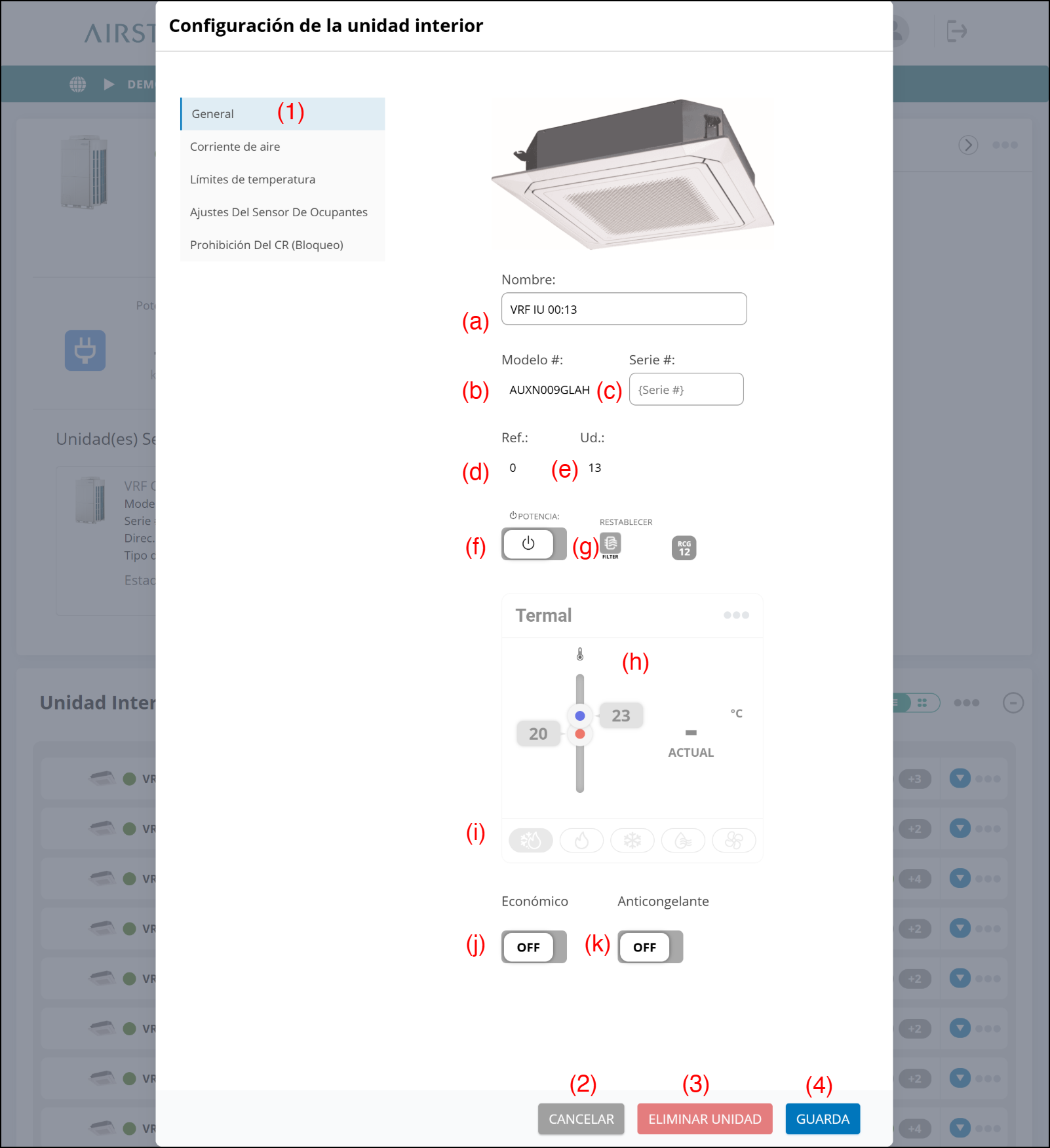

Ventana “Configuración de la unidad interior”(General)

Seleccione el menú "General" (1).
Introduzca la siguiente información de la página.
Para completar el ajuste, seleccione el botón (4).
El ajuste se guardará y la ventana se cerrará.

NOTA: Cuando el funcionamiento se realiza y refleja en una unidad, seleccione siempre el botón (4).
Si no envía los ajustes, la operación no se reflejará en la unidad.
Cuando el sistema se encuentra en una situación especial como durante un mantenimiento o cuando el ajuste está limitado, aunque se realice el ajuste, este no se refleja en la unidad interior.

Si desea cerrar la ventana sin guardar los cambios, seleccione el botón (2).

(a) Introduzca el nombre de la unidad interior.

(b) Se muestra el Nombre del modelo.

(c) Introduzca el n.º de serie.

(d) Se muestra la dirección del sistema de refrigerante.

(e) Se muestra la dirección de la unidad interior.

(f) Detener/iniciar el funcionamiento

(g) Icono Filtro
Después de limpiar los filtros de aire, seleccione este botón para restablecer el estado del filtro.
Compruebe el mensaje de confirmación y seleccione [CORRECTO]. Se restablece el estado del filtro.

(h) Ajuste la consigna de temperatura.

NOTAS:

Consigna dual automática:
Ajuste la temperatura de enfriamiento y de calefacción por separado. Durante el funcionamiento en el modo Consigna dual automática, cuando la temperatura ambiente excede la temperatura de ajuste de enfriamiento, se pondrá en marcha el funcionamiento de enfriamiento y, cuando la temperatura caiga por debajo de la temperatura de ajuste para calefacción, el funcionamiento de la calefacción se pondrá en marcha. (Solamente puede usarse cuando el ajuste de la unidad interior compatible con esta función es válido).

El intervalo de temperaturas ajustable difiere para cada modo de funcionamiento.
Intervalo de temperaturas ajustable
Frío/Seco* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
Calor de 10 a 30 °C (de 48 a 88 °F)
La Consigna dual automática es la misma que para el intervalo anterior, aunque hay temperaturas que no pueden ajustarse debido a la banda muerta.
Automático* de 18 a 30 °C (de 64 a 88 °F) o de 20 a 30 °C (de 68 a 88 °F)
El límite inferior de la temperatura ajustable difiere en función del lugar de uso.
En función del modelo de la unidad interior, el intervalo de temperaturas de ajuste de calefacción de 10 °C a 15 °C (de 48 °F a 58 °F) podría no lograrse.
La visualización de los grados Celsius aumenta y disminuye en pasos de 0,5 °C, y la de grados Fahrenheit en pasos de 1 °F.
Banda muerta:
La banda muerta es el valor mínimo de la diferencia entre el ajuste de la temperatura de enfriamiento y el ajuste de la temperatura de calefacción (= ajuste de la temperatura de enfriamiento - ajuste de la temperatura de calefacción) en el modo Consigna dual automática.
La diferencia entre el ajuste de la temperatura de enfriamiento y calefacción en el modo Consigna dual automática no puede ser inferior a la banda muerta. La banda muerta se ajusta en la unidad interior. Para cambiar este ajuste, consulte con el personal de servicio autorizado.

(i) Seleccione el modo de funcionamiento.

NOTA: Al establecer el modo de funcionamiento mientras este ajuste está limitado, no se refleja en la unidad interior incluso si se guarda. Si el ajuste cambiado no se refleja en el modo de funcionamiento, confirme que el modo de funcionamiento está activado.

(j) Activar/desactivar económico
Se ahorra más electricidad automáticamente cambiando la temperatura ajustada a un ajuste moderado.

Modo enfriamiento/seco	Hasta 4 °C por encima de la temperatura ajustada
Modo de calentamiento	Hasta 2 °C por debajo de la temperatura ajustada

La temperatura ajustada mostrada en la pantalla permanece como la temperatura antes de la moderación.

(k) Activar/desactivar anticongelante

(2) Botón [CANCELAR]

(3) Botón [ELIMINAR UNIDAD]
Borra la información de la unidad interior.

NOTA: Al borrar unidades interiores, solamente se borran las unidad interiores.
Al incluir grupos de controladores remotos, borre siempre el grupo de controladores remotos completo.
Puede eliminar la unidad interior sólo cuando el estado de la unidad interior es Off-line.

(4) Botón [GUARDA]
Guarda la información de la unidad interior.

NOTAS:

En la sección de funcionamiento “Vent.”, los pasos del cambio del flujo de aire son diferentes en función del tipo de unidad interior a usar.
Para más detalles, consulte el manual de funcionamiento de la unidad interior.
Anticongelante es una función que lleva a cabo la operación de calentamiento de temperatura baja para evitar el congelamiento de las líneas de agua y del equipo cuando el aparato de aire acondicionado está apagado y en regiones donde la temperatura exterior pueda bajar de los 0 grados.
Si las líneas de agua se encuentran lejos de la unidad o dentro de las paredes exteriores, esta función podría no proporcionar suficiente protección anticongelante.
“Señal filtro” indica el intervalo de limpieza del filtro de aire establecido en la unidad interior.
Una vez limpio, restablezca la señal.

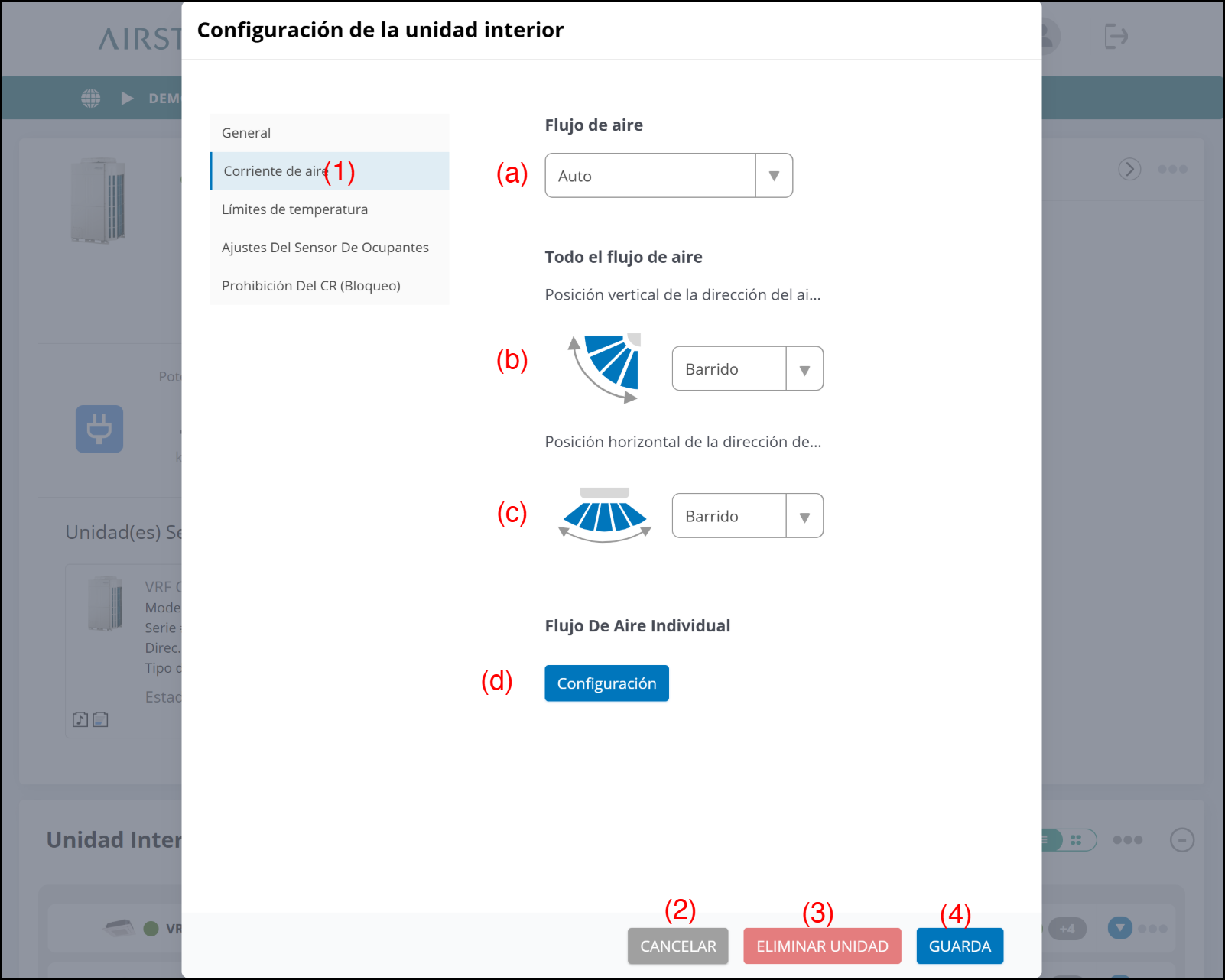

Ventana “Configuración de la unidad interior”(Corriente de aire)

Seleccione el menú "Corriente de aire" (1).
Introduzca la siguiente información de la página.
Para completar el ajuste, seleccione el botón (4).
El ajuste se guardará y la ventana se cerrará.

NOTA: Cuando el funcionamiento se realiza y refleja en una unidad, seleccione siempre el botón (4).
Si no envía los ajustes, la operación no se reflejará en la unidad.
Cuando el sistema se encuentra en una situación especial como durante un mantenimiento o cuando el ajuste está limitado, aunque se realice el ajuste, este no se refleja en la unidad interior.

Si desea cerrar la ventana sin guardar los cambios, seleccione el botón (2).

(a) Seleccione el modo de flujo de aire.

NOTA: Cuando el modo es “Vent.”, solo se puede ajustar “Auto” para el flujo de aire.

(b) Seleccione la posición del deflector Vertical.

(c) Seleccione la posición del deflector Horizontal.

(d) Botón [Configuración]
Accede a “Flujo De Aire Individual, Configuración”.
Cuando el flujo de aire individual esté ajustado, se mostrará “Activado” encima de este botón.

(2) Botón [CANCELAR]

(3) Botón [ELIMINAR UNIDAD]
Borra la información de la unidad interior.

NOTA: Al borrar unidades interiores, solamente se borran las unidad interiores.
Al incluir grupos de controladores remotos, borre siempre el grupo de controladores remotos completo.
Puede eliminar la unidad interior sólo cuando el estado de la unidad interior es Off-line.

(4) Botón [GUARDA]
Guarda la información de la unidad interior.

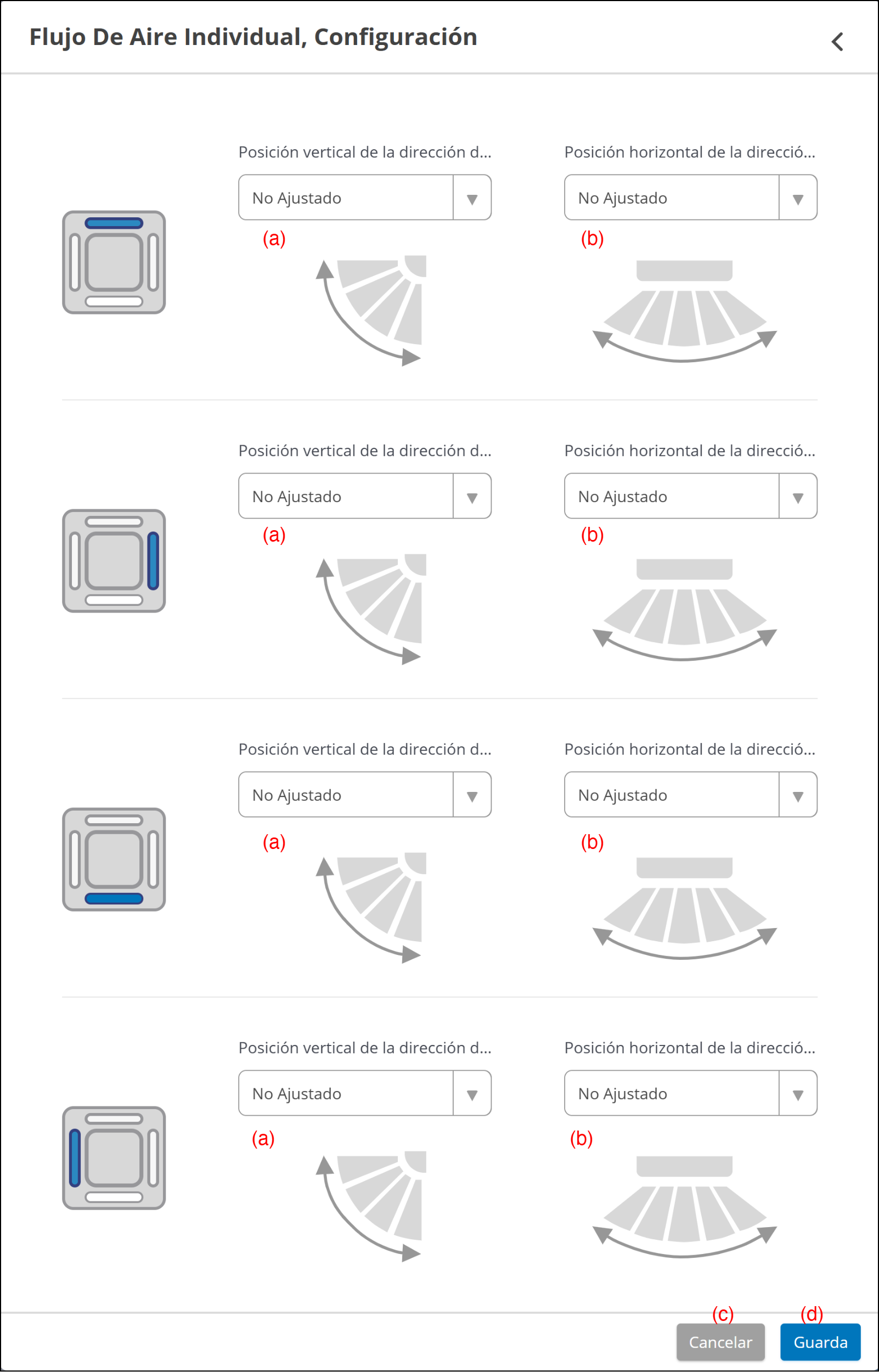

Ventana “Flujo De Aire Individual, Configuración”

Ajuste individualmente la dirección del aire de la unidad interior.

(a) Seleccione el ajuste de la posición del deflector vertical.

(b) Seleccione el ajuste de la posición del deflector horizontal.

(c) Botón [Cancelar]

(d) Botón [Guarda]
Guarda los ajustes de Flujo de aire individual.

NOTAS:

Al cambiar los ajustes del flujo de aire individual, guarde los ajustes tanto en esta ventana como en la ventana “Configuración de la unidad interior”.
Cuando borre los ajustes del flujo de aire individual, seleccione “No Ajustado”.

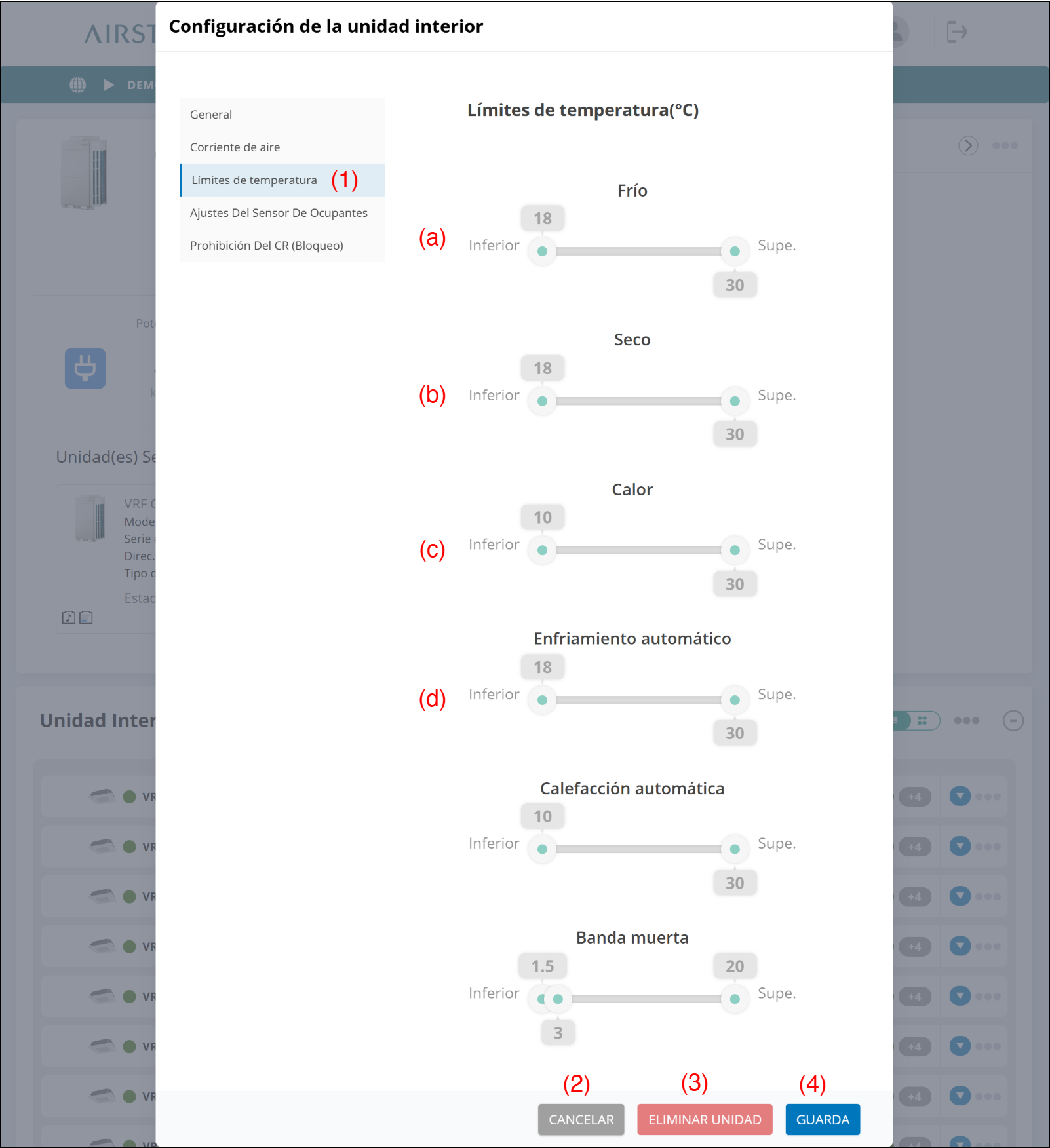

Ventana “Configuración de la unidad interior”(Límites de temperatura)

Seleccione el menú “Límites de temperatura” (1).
Introduzca la siguiente información de la página.
Para completar el ajuste, seleccione el botón (4).
El ajuste se guardará y la ventana se cerrará.

NOTA: Cuando el funcionamiento se realiza y refleja en una unidad, seleccione siempre el botón (4).
Si no envía los ajustes, la operación no se reflejará en la unidad.
Cuando el sistema se encuentra en una situación especial como durante un mantenimiento o cuando el ajuste está limitado, aunque se realice el ajuste, este no se refleja en la unidad interior.

Si desea cerrar la ventana sin guardar los cambios, seleccione el botón (2).

NOTAS:

Ajuste la temperatura límite superior e inferior de la unidad interior registrada.
Los ajustes de temperatura de los controlares remotos estándar están restringidos.
Cuando el intervalo de ajuste de temperatura está restringido por el ajuste de “Límite de temperatura” de la unidad interior registrada en Zona, el intervalo de ajuste de consigna de temperatura que puede ajustarse en “Funciones de zona” también está restringido del mismo modo.

(a) Límites de temperatura en Frío

(b) Límites de temperatura en Seco

(c) Límites de temperatura en Calor

(d) Límites de temperatura en Auto
Los artículos de los Límites de temperatura en Auto difieren dependiendo de la información de la función de la unidad interior seleccionada. Cuando se selecciona la unidad interior de la Consigna dual, se muestran Frío automático, Calor automático y Banda muerta en los Límites de la consigna. Cuando se selecciona la unidad interior de Consigna individual, solo se muestra la Consigna individual automática en los Límites de la consigna.

NOTAS:

Los Límites de la consigna establecidos se reflejan en los Dispositivos y limitan la Consigna de acuerdo con el modo de funcionamiento establecido en la pestaña General.
Cuando otros dispositivos de control central VRF, como el Controlador del panel táctil (UTY-DTGYZ1), el System Controller (UTY-APGXZ1), etc., están en el sistema VRF, las funciones pueden entrar en conflicto. En tales casos, no limite el intervalo de temperatura de otros dispositivos.

(2) Botón [CANCELAR]

(3) Botón [ELIMINAR UNIDAD]
Borra la información de la unidad interior.

NOTA: Al borrar unidades interiores, solamente se borran las unidad interiores.
Al incluir grupos de controladores remotos, borre siempre el grupo de controladores remotos completo.
Puede eliminar la unidad interior sólo cuando el estado de la unidad interior es Off-line.

(4) Botón [GUARDA]
Guarda la información de la unidad interior.

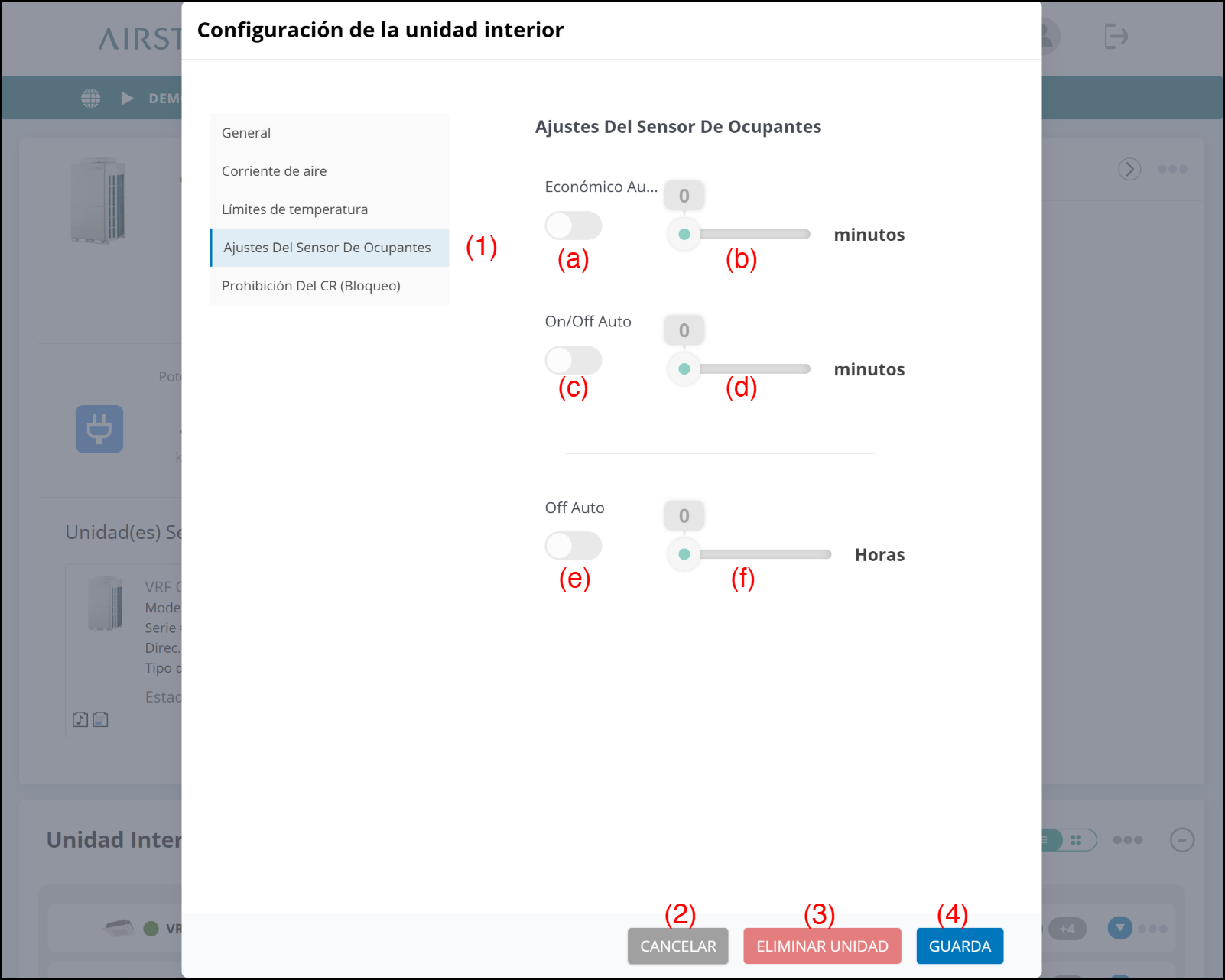

Ventana “Configuración de la unidad interior” (Ajustes Del Sensor De Ocupantes)

Seleccione el menú “Límites de temperatura” (1).
Introduzca la siguiente información de la página.
Para completar el ajuste, seleccione el botón (4).
El ajuste se guardará y la ventana se cerrará.

NOTA: Cuando el funcionamiento se realiza y refleja en una unidad, seleccione siempre el botón (4).
Si no envía los ajustes, la operación no se reflejará en la unidad.
Cuando el sistema se encuentra en una situación especial como durante un mantenimiento o cuando el ajuste está limitado, aunque se realice el ajuste, este no se refleja en la unidad interior.

Si desea cerrar la ventana sin guardar los cambios, seleccione el botón (2).

(a) Activar/desactivar Económico Auto

(b) Ajuste la hora.

(c) Activar/desactivar On/Off Auto (Compatible en el future)

(d) Ajuste la hora. (Compatible en el future)

NOTA: “On/Off Auto” y “Off Auto” no podrán usarse al mismo tiempo. Uno de ellos es deshabilitado.

La relación entre el ajuste del tiempo de detección de ausencia de “Económico Auto”, el tiempo de detección de ausencia de “On/Off Auto” y el tiempo de detección de ausencia de “Off Auto” se muestra a continuación.
Tiempo de detección de ausencia de “Económico Auto” < tiempo de detección de ausencia de “On/Off Auto”
tiempo de detección de ausencia de “Económico Auto” < tiempo de detección de ausencia de “Off Auto”

(e) Activar/desactivar Off Auto

(f) Ajuste la hora.

(2) Botón [CANCELAR]

(3) Botón [ELIMINAR UNIDAD]
Borra la información de la unidad interior.

NOTA: Al borrar unidades interiores, solamente se borran las unidad interiores.
Al incluir grupos de controladores remotos, borre siempre el grupo de controladores remotos completo.
Puede eliminar la unidad interior sólo cuando el estado de la unidad interior es Off-line.

(4) Botón [GUARDA]
Guarda la información de la unidad interior.

Ventana “Configuración de la unidad interior”(Prohibición Del CR (Bloqueo))

Seleccione el menú “Límites de temperatura” (1).
Introduzca la siguiente información de la página.
Para completar el ajuste, seleccione el botón (4).
El ajuste se guardará y la ventana se cerrará.

NOTA: Cuando el funcionamiento se realiza y refleja en una unidad, seleccione siempre el botón (4).
Si no envía los ajustes, la operación no se reflejará en la unidad.
Cuando el sistema se encuentra en una situación especial como durante un mantenimiento o cuando el ajuste está limitado, aunque se realice el ajuste, este no se refleja en la unidad interior.

Si desea cerrar la ventana sin guardar los cambios, seleccione el botón (2).

(a) Todas las operaciones están prohibidas.

(b) El ajuste del temporizador está prohibido.

(c) El ajuste de la consigna está prohibido.

(d) El ajuste del modo de funcionamiento está prohibido.

(e) El inicio/parada de la operación está prohibido.

(f) El inicio de la operación está prohibido.

(g) La operación de reinicio del filtro está prohibida.

NOTA: La función que se puede ajustar aquí tiene el contenido siguiente.

Prohibición del CR	Contenido
Todo	Se habilita o deshabilita la operación de todas las funciones de control.
Act/Des	Se habilita o deshabilita la operación “Act/Des”.
Activado	Se habilita o deshabilita la operación “Activado”.
Temp	Se habilita o deshabilita la operación “Ajuste de la temperatura”.
Modo	Se habilita o deshabilita “Ajuste del modo de funcionamiento”.
Tempor.	Se habilita o deshabilita la operación del controlador remoto “Ajuste del temporizador”.
Filtro	Se habilita o deshabilita la operación “Reiniciar filtros”.

(2) Botón [CANCELAR]

(3) Botón [ELIMINAR UNIDAD]
Borra la información de la unidad interior.

NOTA: Al borrar unidades interiores, solamente se borran las unidad interiores.
Al incluir grupos de controladores remotos, borre siempre el grupo de controladores remotos completo.
Puede eliminar la unidad interior sólo cuando el estado de la unidad interior es Off-line.

(4) Botón [GUARDA]
Guarda la información de la unidad interior.
