Panel de control del sitio

En el Panel de control del sitio podrá comprobar la información detallada de cada sitio, y cambiar los ajustes.

NOTA: Cuando se utiliza AIRSTAGE Edge Controller, la visualización de la pantalla varía ligeramente.
Para obtener más información, consulte “Cuando se utiliza desde AIRSTAGE Edge Controller”.

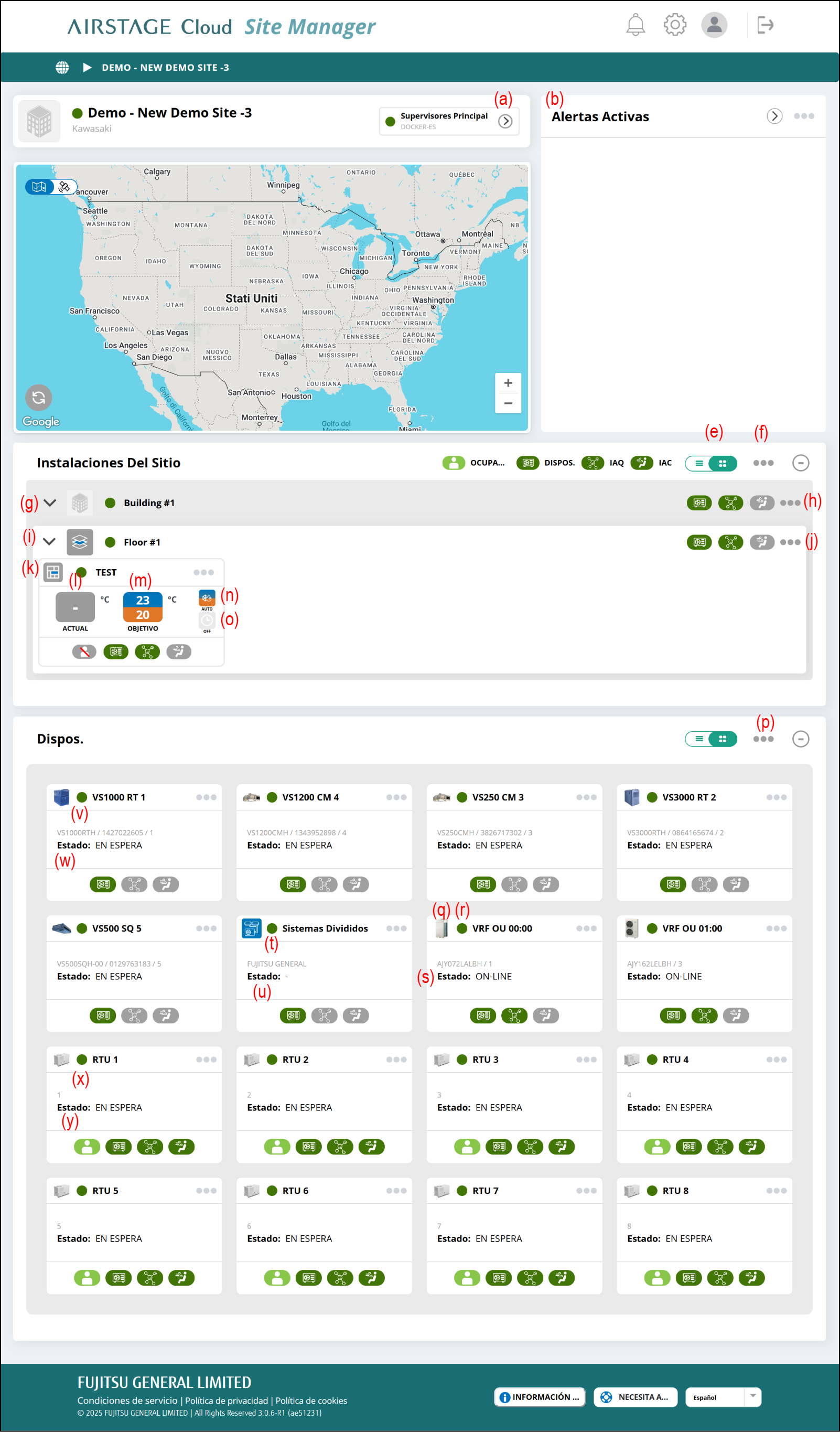

Panel de control del sitio

En esta pantalla se muestra la información del sitio.

(a) Botón [>]
Abre los Ajustes del supervisor principal.
Puede cambiar las configuraciones de AIRSTAGE Cloud Edge Supervisor, como por ejemplo los Ajustes de red o los Ajustes de los dispositivos externos.

(b) Alertas Activas
Las alertas activas para el Sitio se muestran según sea necesario. Consulte “Alertas y notificaciones” para más detalles.

(c) Botón de enlace

Agregar Widget

Compatible próximamente.

(d) Botón [-+]
Amplía o reduce la pantalla.

(e) Botón de conmutación de pantalla
Alterna entre la pantalla tarjetas y de lista.

(f) Menú de enlace (Sitio)

AJUSTES DEL SITIO

La pantalla accede a “Ajustes Del Sitio”.

AÑADIR EDIFICIO

Muestra la ventana “Añadir Edificio(s)”.

EDITAR ZONAS

La pantalla se desplaza a "ZONAS DE EDICIÓN A GRANEL".

Puede cambiar los ajustes de todas las zonas del sitio colectivamente.

(g) Botón [>]
Muestra u oculta las Plantas secundarias.

(h) Menú de enlace (Edificio)

AJUSTES DEL EDIFICIO

Muestra la ventana “Ajustes Del Edificio”.

AÑADIR PLANTA

Muestra la ventana “Añadir Planta(s)”.

EDITAR ZONAS

La pantalla se desplaza a "ZONAS DE EDICIÓN A GRANEL".

Puede cambiar los ajustes de todas las zonas del edificio colectivamente.

(i) Botón [>]
Muestra u oculta las Zonas subordinadas.

(j) Menú de enlace (Planta)

AJUSTES DE PLANTA

Muestra la ventana “Ajustes De Planta”.

AÑADIR ZONA

Muestra la ventana “Añadir Zona(s)”.

ED. ZONAS

La pantalla se desplaza a "ZONAS DE EDICIÓN A GRANEL".

Puede cambiar los ajustes de todas las zonas de la planta colectivamente.

(k) Zona
Al seleccionar cada Zona, aparece la pantalla Configuraciones de zona.

(l) Icono Temperatura actual
Muestra la temperatura actual de la Configuración de zona.

NOTA: Cuando la unidad interior se ajusta en “En funcionamiento”, se muestra la temperatura ambiente. Si no está controlada por el sensor de temperatura del control remoto con cable, se muestra la temperatura de entrada de la unidad interior. En este caso, es posible que difiera de la temperatura ambiente real.

(m) Icono Temperatura objetivo
Muestra la temperatura objetivo de la Configuración de zona.

(n) Icono Modo
Muestra el modo en Configuración de zona.

(o) Icono Horario
Se indica “ACTIVADO” cuando haya un Horario en la Zona en marcha.

(p) Menú de enlace

ESCANEO DE RED	Para escanear los dispositivos VRF conectados al Sitio, seleccione el botón. Se muestra la ventana “Detección de dispositivos conectados (escaneo de VRF)”.
ESCANEADO DE SISTEMAS DIVIDIDOS	Para escanear los dispositivos del sistema dividido conectados al Sitio, seleccione el botón. Se muestra la ventana “Escaneado de sistemas divididos”.

(q) Dispositivo
Al seleccionar cada Dispositivo, aparece la pantalla Configuraciones de dispositivo.

(r) Condición del dispositivo (para sistema VRF)

	Funcionamiento normal Funciona normalmente.
	Error Se ha producido un error en una unidad en la tarjeta.
	Seguridad vital El sensor conectado detecta una fuga de refrigerante.
	Sin asignación No se ha asignado ningún dispositivo.

(s) Estado del dispositivo (para sistema VRF)

EN FUNCIONAMIENTO	Funcionando
EN ESPERA	El funcionamiento está detenido.
OFF-LINE	Estado off-line

(t) Condición del dispositivo (para sistema dividido)

	Funcionamiento normal Todas las unidades interiores del Sistema dividido están en línea y no se producen errores.
	Error Incluso una unidad interior del Sistema dividido está off-line o se produce un error.

(u) Estado del dispositivo (para sistema dividido)

Todo en línea	Todas las unidades interiores del sistema dividido están en línea.
Estado mixto	Algunas unidades interiores del sistema dividido están off-line.
Todo off-line	Todas las unidades interiores del sistema dividido están off-line.

(v) Condición del dispositivo (para Ventilador)

	Estado normal
	Problema de advertencia
	Problema crítico
	El objeto está en estado de preinstalación

(w) Estado del dispositivo (para el Ventilador)

EN FUNCIONAMIENTO	Funcionando
EN ESPERA	El funcionamiento está detenido.
OFF-LINE	Estado off-line

(x) Estado del dispositivo (para la Unidad superior del tejado)

	Estado normal
	Problema de advertencia
	Problema crítico
	El objeto está en estado de preinstalación

(y) Estado del dispositivo (para la Unidad superior del tejado)

EN FUNCIONAMIENTO	Funcionando
EN ESPERA	El funcionamiento está detenido.
OFF-LINE	Estado off-line

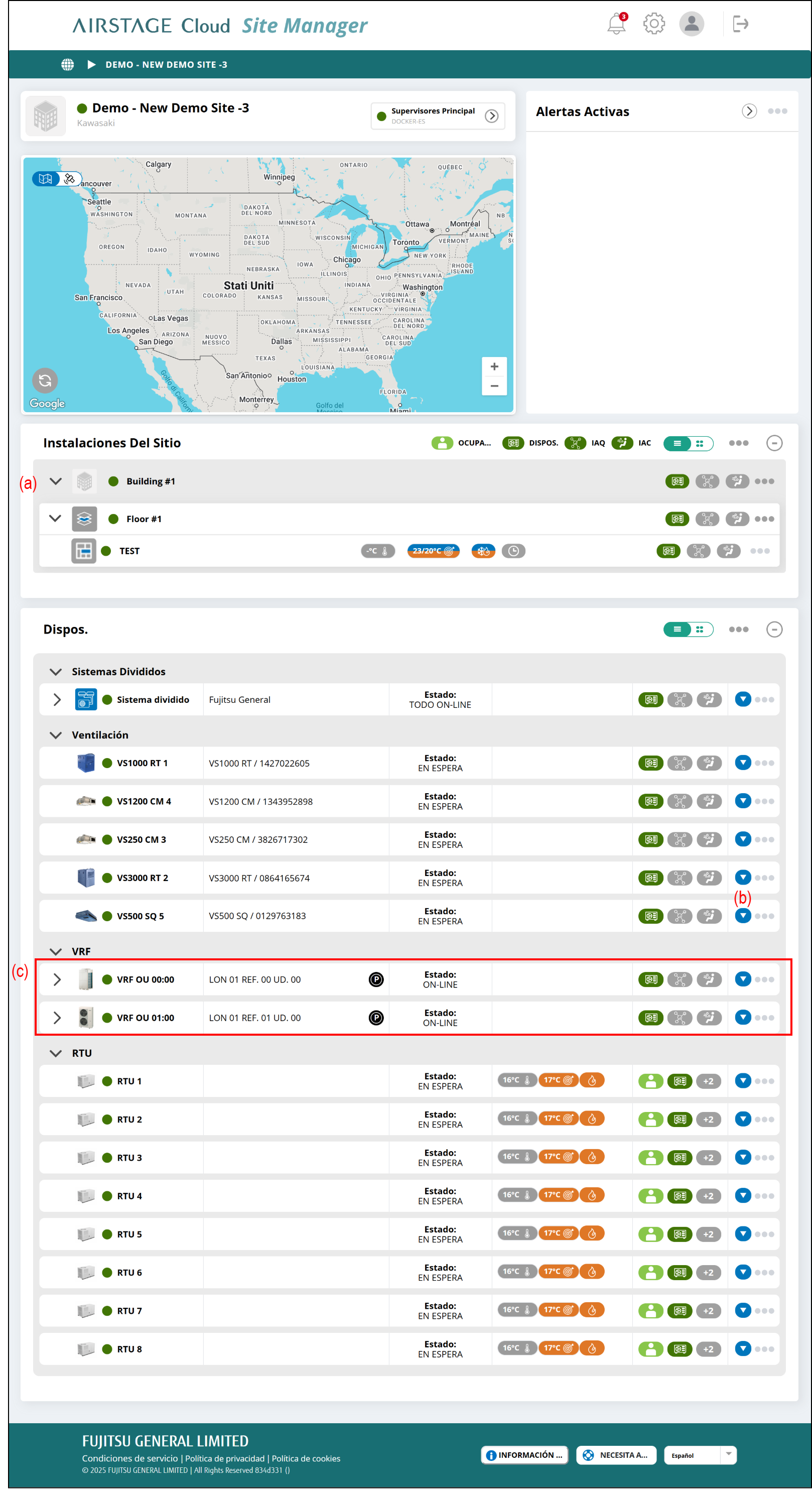

Pantalla de lista

(a) Instalaciones Del Sitio
Se muestran las listas de las instalaciones del sitio.

(b) Botón [▼]
Muestra el nombre del modelo del dispositivo.

(c) Unidad interior
Las unidades interiores en el mismo sistema refrigerante pueden visualizarse en las listas.
