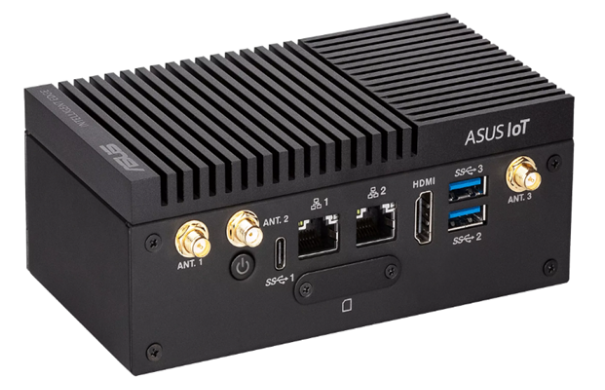

ASUS PE100A (nombre de modelo FGL UTY-DSGXZ*) puede utilizarse como AIRSTAGE Cloud Edge Supervisor.

Qué preparar antes de utilizar este producto

Este producto requiere el uso de uno de los siguientes adaptadores de transmisión opcionales. Adquiéralos por adelantado.

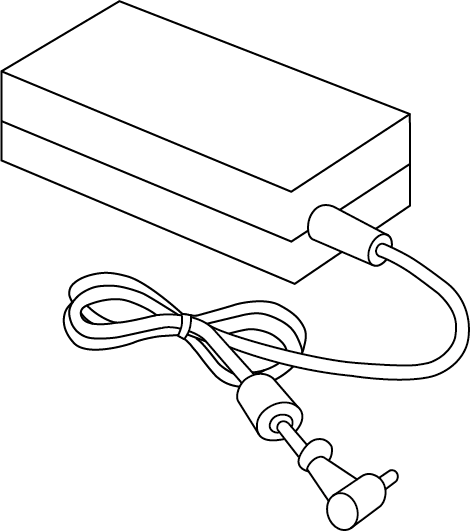

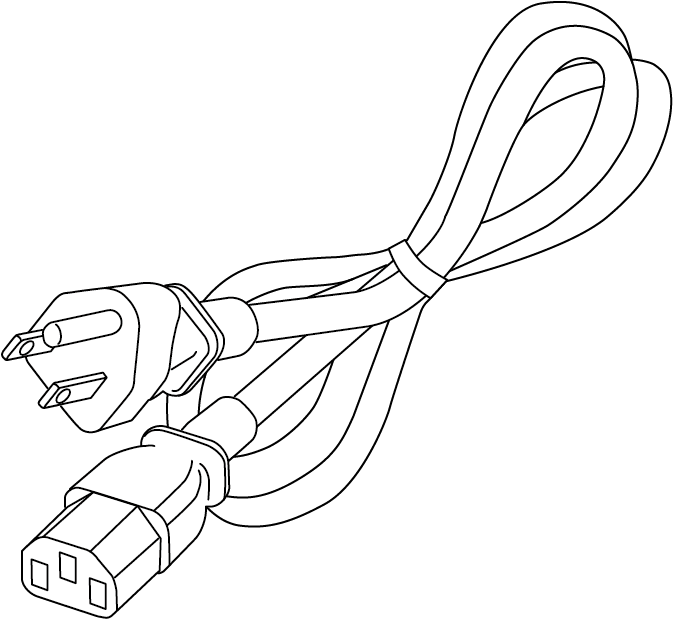

Este producto requiere el uso del siguiente código de alimentación y adaptador de alimentación. Adquiéralos por adelantado.

Cómo conectar a la fuente de alimentación

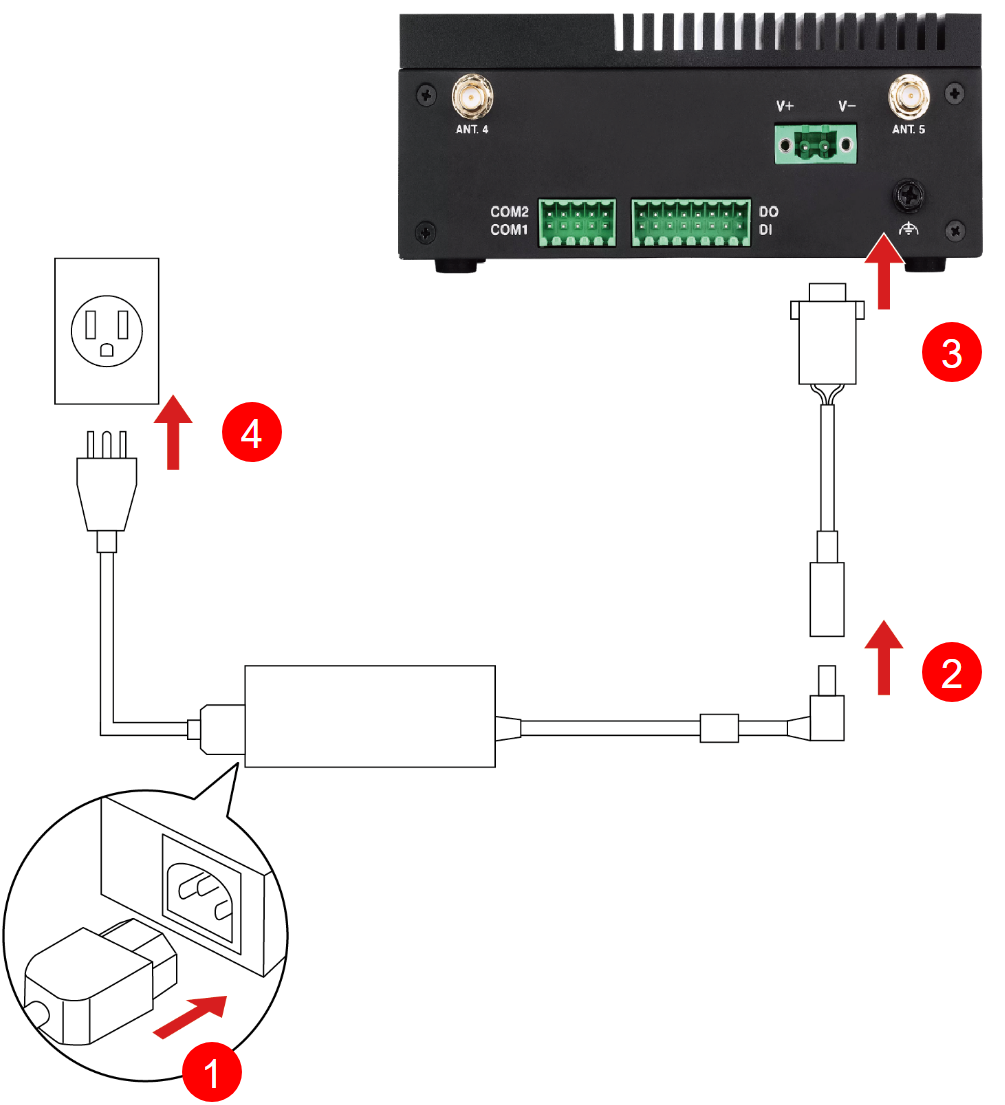

Conecte a la fuente de alimentación como se muestra en la siguiente figura.

Antena de LAN inalámbrica

Para abrir la pantalla “Activación” para conectar este producto a la nube, su PC o dispositivo inteligente debe estar conectado a este producto a través de LAN inalámbrica.
Para obtener más información sobre el método de conexión, consulte “Configuración inicial”.

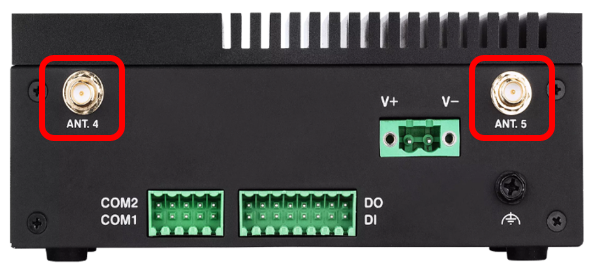

Para realizar lo anterior, conecte la antena a ANT.4 y ANT.5.

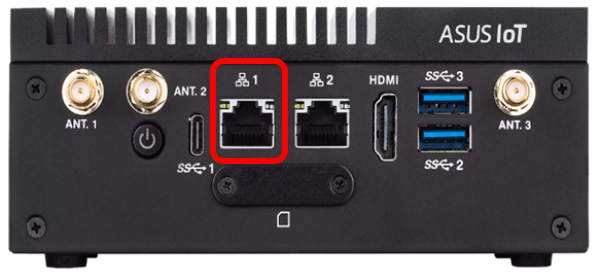

Conexión a Internet

Conecte el puerto LAN 1 a Internet con un cable Ethernet. La conexión se puede comprobar en la pantalla “Conexión a la nube”.
Si la conexión no es posible, asegúrese de que el ajuste de paso directo IPSEC de un enrutador esté activado. Consulte el manual del enrutador para obtener más información sobre cómo comprobar el paso directo IPSEC.

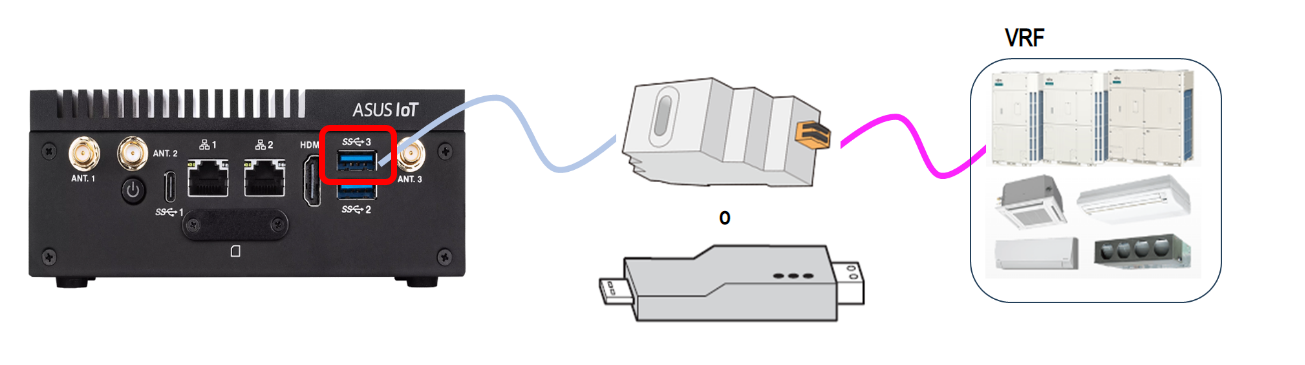

Conexión de VRF

Conecte el Echelon® U10 o U60 en el puerto USB 3.
El sistema VRF de Fujitsu General está conectado al PE100A a través del dispositivo anterior.

Conecte el U10/U60 mientras el PE100A está apagado.
Cuando conecte el U10/60 a PE100A después de conectar la alimentación, como cuando se olvide de conectar el U10/U60 o cuando se desconecte, asegúrese de desconectar la alimentación una vez antes de conectar.

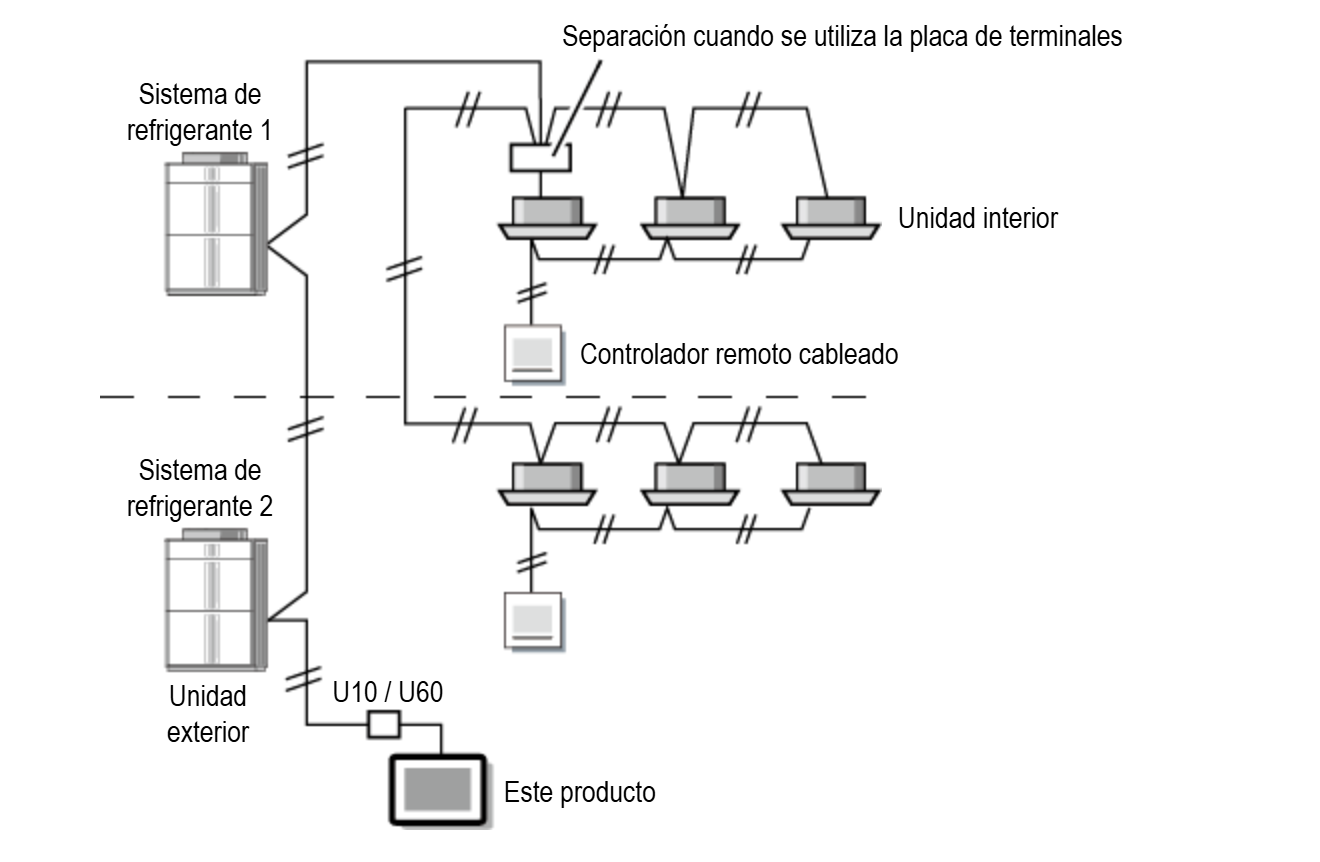

Reglas del cableado

Al realizar el cableado entre la unidad exterior, la unidad interior y este producto, consulte los manuales de instalación de las unidades interior y exterior.

Conecte el cable de transmisión a cualquiera de los siguientes:

(1) Placa de terminales de transmisión dentro de la unidad interior (Fig. 1)

(2) Placa de terminales para empalme de cable de transmisión (no incluida) (Fig. 2)

(3) Placa de terminales de transmisión dentro de la unidad exterior (Fig. 3)

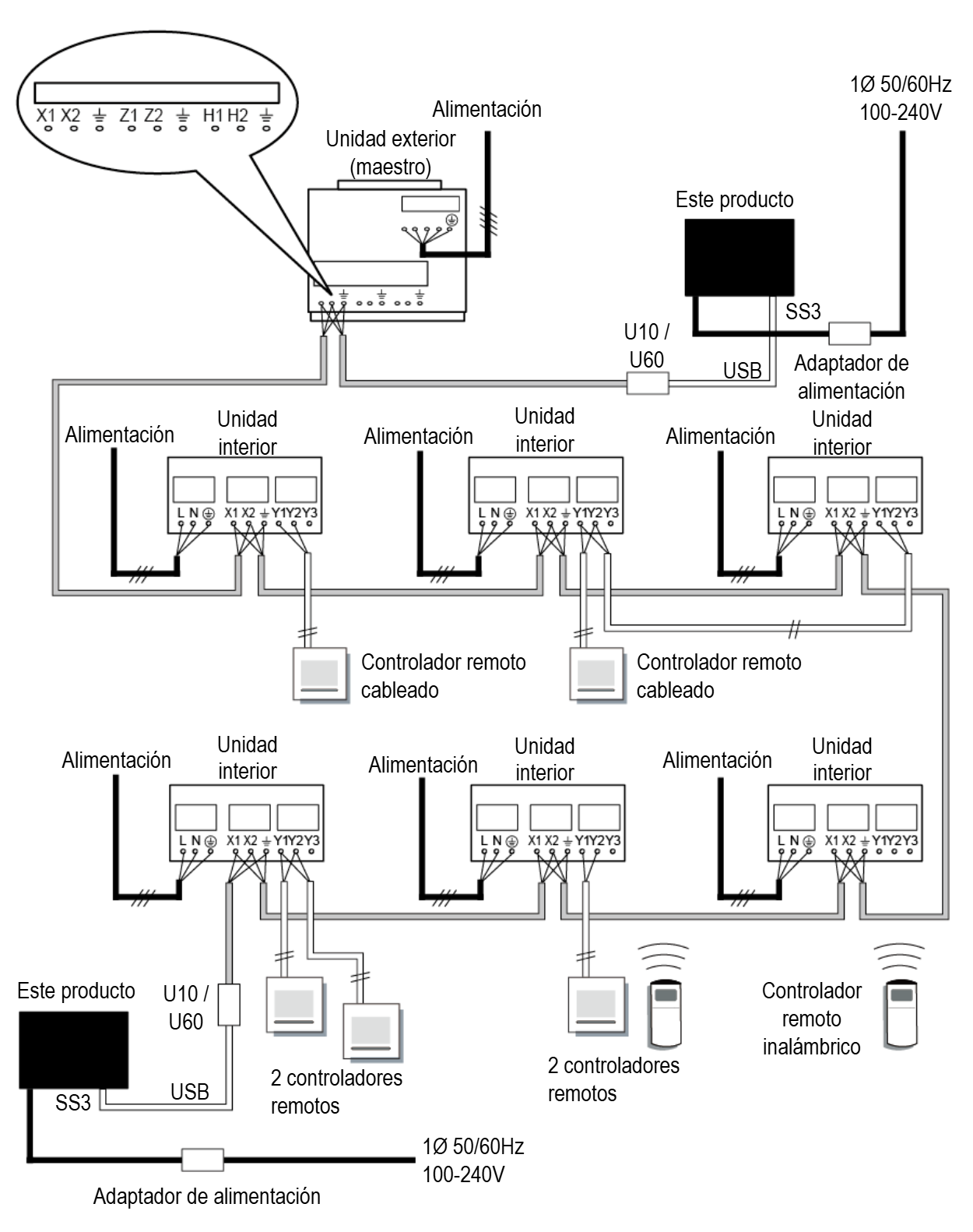

Fig. 1

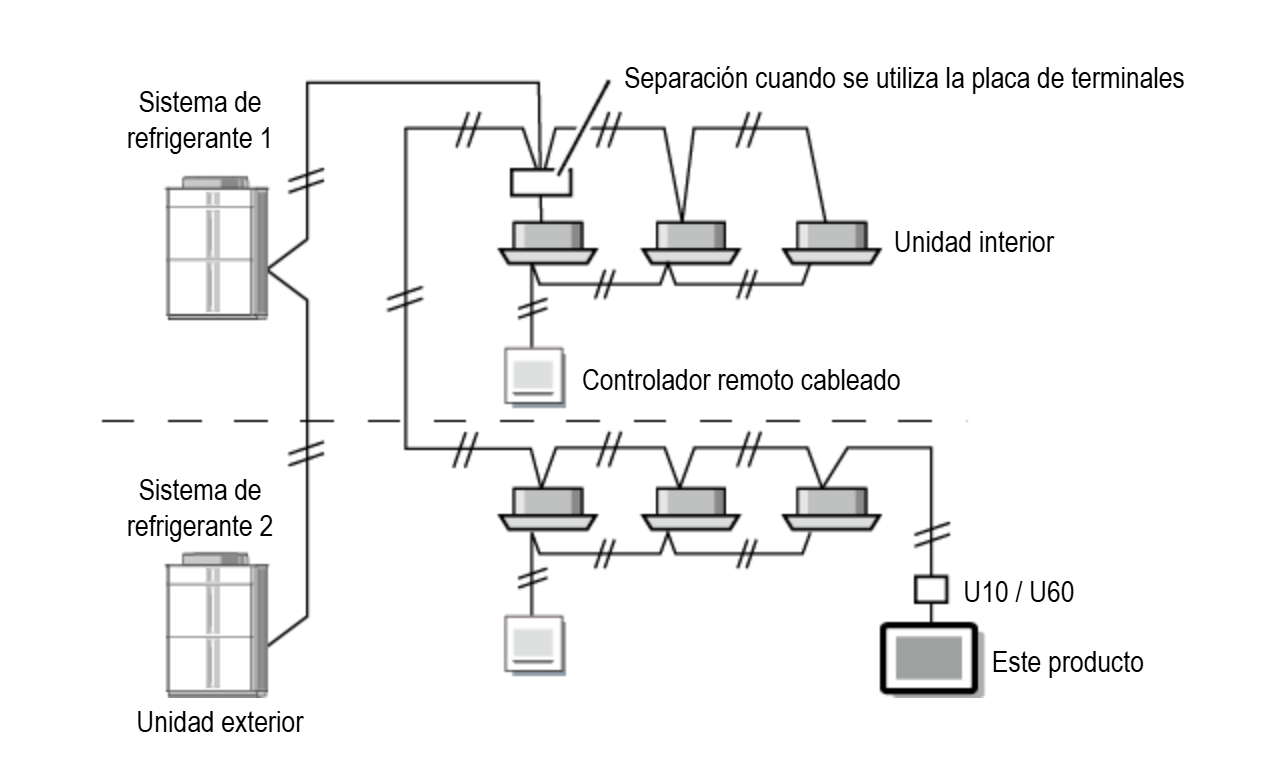

Fig. 2

Fig. 3

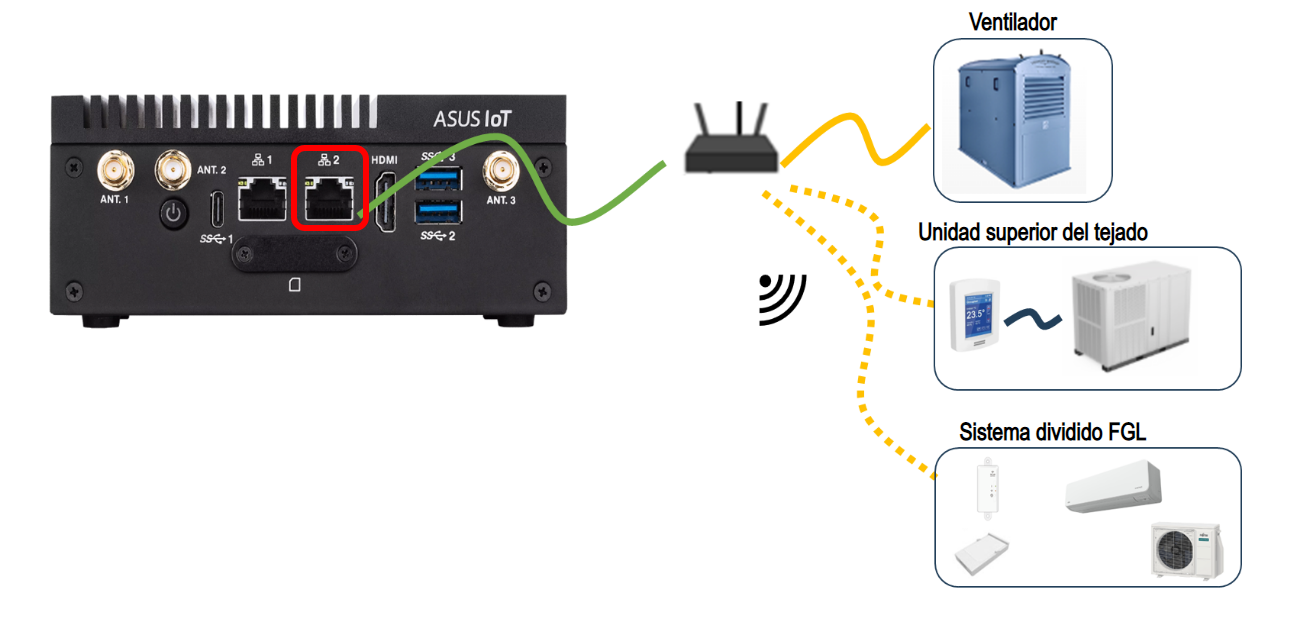

Conexión del Ventilador, la Unidad superior del tejado y el Sistema dividido FGL, etc.

Conecte al puerto LAN 2 con el cable Ethernet.
Para los dispositivos que se van a conectar a través de LAN inalámbrica, utilice un punto de acceso de LAN inalámbrica.

Entrada externa

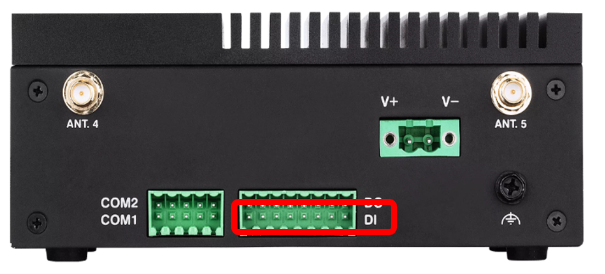

Esta función utiliza los puertos DI1 y DI2 del PE100A.

Consulte “Cambio de la configuración del Supervisor principal” para ajustarla.

Salida externa

Esta función utiliza los puertos DO1 y DO2 del PE100A.

Se pueden utilizar las funciones de la siguiente tabla. Para conocer las características eléctricas y los métodos de conexión, consulte el manual de instalación del PE100A.
