Pantalla de ajuste de los detalles del Panel de control de la Unidad superior del tejado

Procedimiento

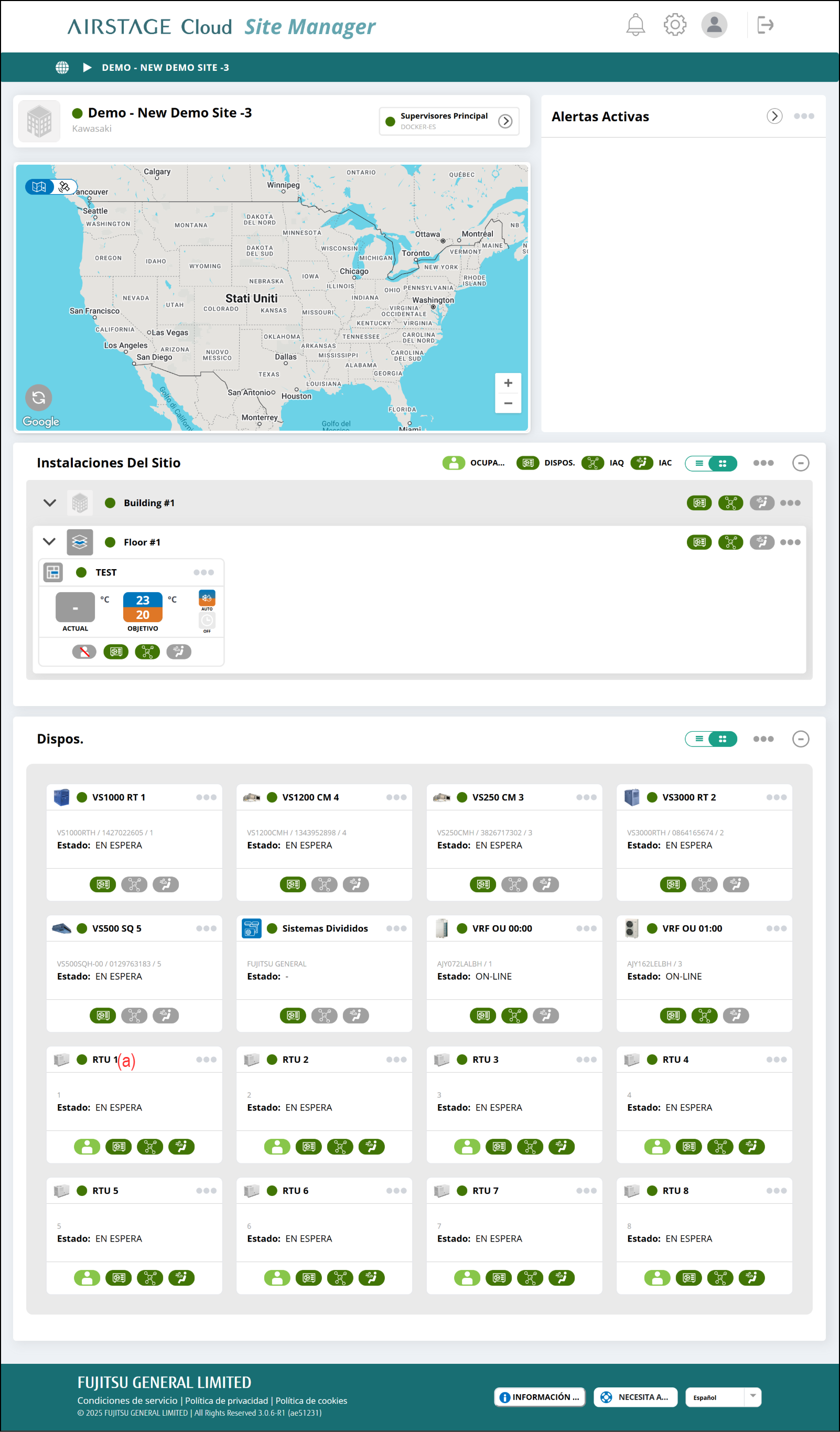

1. Seleccione el enlace de la imagen (a) en la pantalla “Panel de control del sitio”.

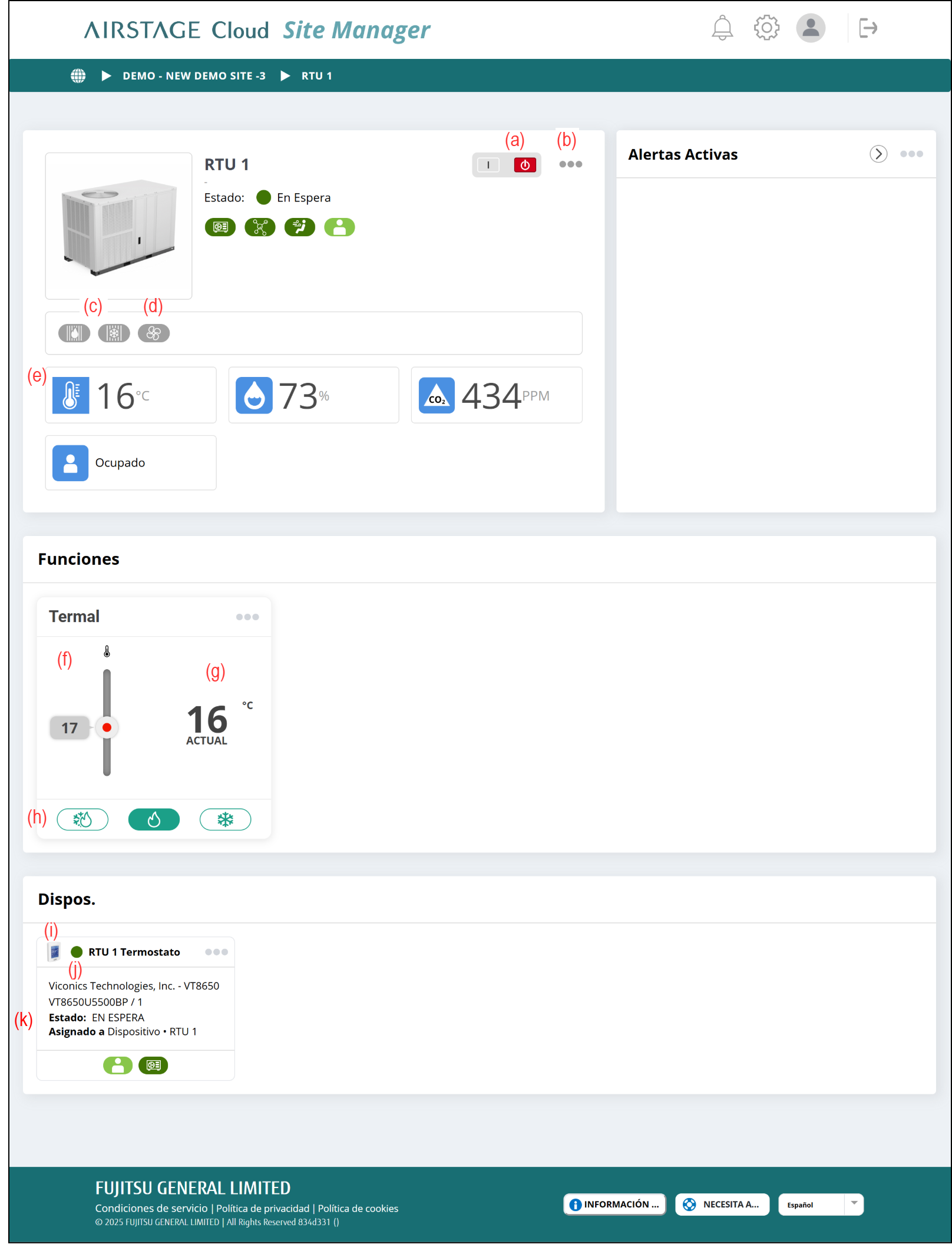

Pantalla del Panel de control de la Unidad superior del tejado

Se puede ajustar la Unidad superior del tejado.

(a) Botón [Detener/Inicio]
   Detener/iniciar el funcionamiento

(b) Menú de enlace

• [Configurar]
  Muestra la ventana “Configuración de la Unidad superior del tejado”.

(c) Estado de bobina
Muestra el estado actual de la bobina (modo de funcionamiento).

• Frío: Se mostrará la insignia azul Frío y la insignia gris Calor.
• Calor: Se mostrará la insignia gris Frío y la insignia naranja Calor.
• Apagado: Se mostrará la insignia gris Frío y la insignia gris Calor.

(d) Indicador del ventilador
   Muestra el estado actual del ventilador.

• Verde: Ventilador en marcha
• Gris: Ventilador en espera

(e) Condiciones de RTU
Muestra los valores obtenidos del Termostato inteligente.

(f)  Temperatura de ajuste
   Ajusta la temperatura de ajuste.  Cuando el modo de funcionamiento es Auto, ajuste la temperatura de enfriamiento y la temperatura de calefacción.

(g) Temperatura de la habitación
   Muestra la temperatura ambiente.

(h) Modo de funcionamiento
Establece el modo de funcionamiento.

(i)  Enlace de imagen
Muestra la pantalla “Panel de control de termostato inteligente”.

(j) Estado del termostato inteligente

(k) Estado del termostato inteligente

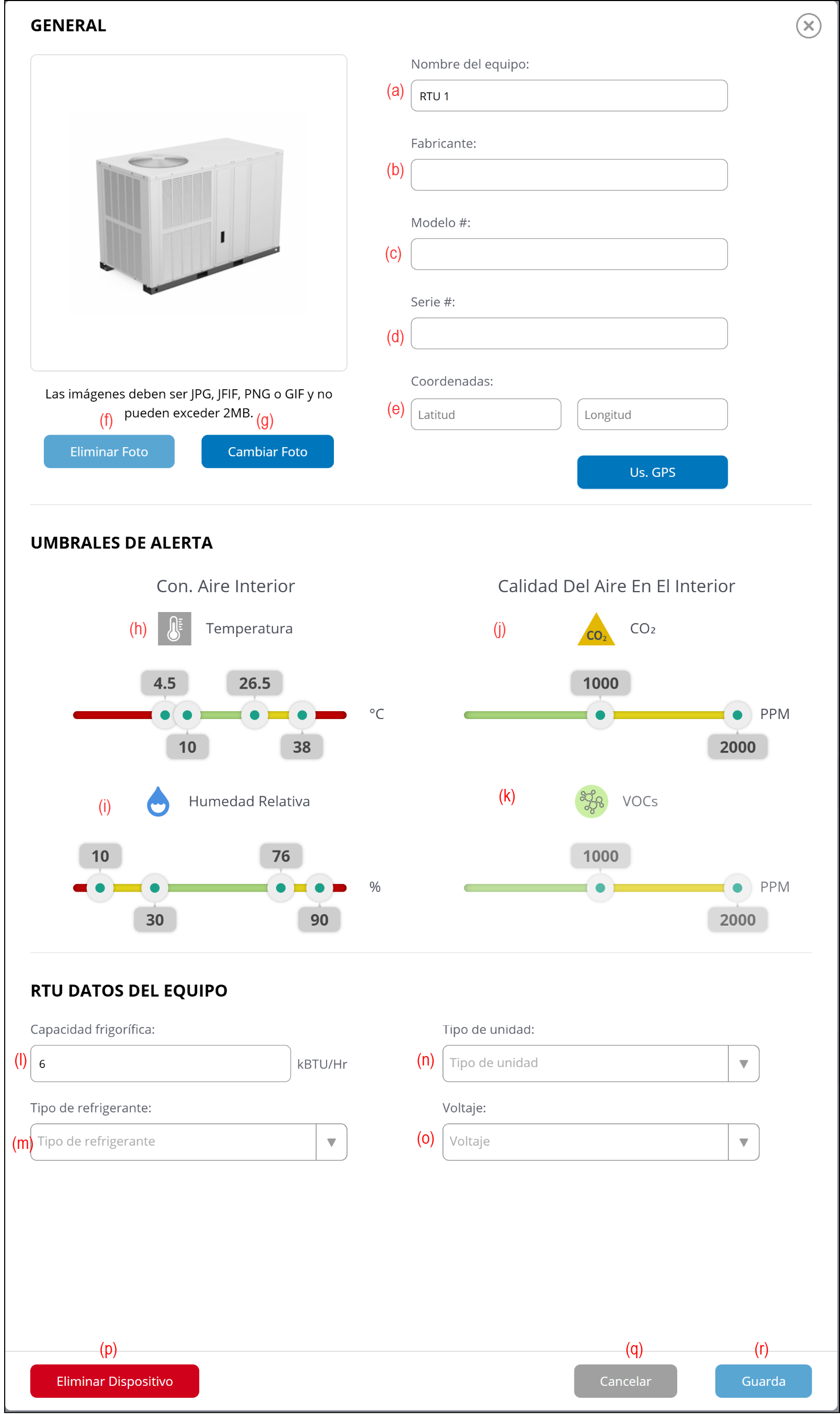

Ventana Configuración de la Unidad superior del tejado

(a) Introduzca el nombre del Equipo.

(b) Introduzca el nombre del Fabricante del equipo.

(c) Introduzca el nombre del Modelo del equipo.

(d) Introduzca el Número de serie del equipo.

(e) Ajuste las coordenadas de RTU mediante alguno de los métodos siguientes.

• Introduzca la latitud y la longitud.
• Seleccione el botón [Us. GPS] para adquirir la información de ubicación actual.
  Después de ajustar las coordenadas, la ubicación de la RTU se muestra en el mapa de la pantalla “Panel de control del sitio”.

(f) Botón [Eliminar Foto]
Retire la foto de la Unidad superior del tejado.

(f) Botón [Cambiar Foto]
Coloca la foto de la Unidad superior del tejado.

(h) Umbral de alerta de temperatura
Mueva los controles deslizantes para establecer los umbrales para cada valor.
Cada color significa el nivel de severidad de la siguiente manera;

• Verde: Ninguno o Bajo
• Amarillo: Medio
• Rojo: Crítico

Aparece una alerta en la zona “Alertas Activas” cuando las condiciones de la Unidad superior del tejado alcanzan el nivel de severidad Media o Crítica.
El valor se compara con el valor de “Condiciones de la unidad superior del tejado” en la pantalla “Panel de control de la Unidad superior del tejado”.

(i) Umbral de alerta de la humedad relativa
Igual que (h).

(j) Umbral de alerta de CO2
Igual que (h).

(k) Umbral de alerta de COV
Igual que (h).

(l) Introduzca la capacidad frigorifica del equipo.

(m) Seleccione el tipo de refrigerante del equipo.

(n) Seleccione el tipo de unidad del equipo.

(o) Seleccione la información de voltaje del equipo.

(p) Botón [Eliminar Dispositivo]
Borre esta Unidad superior del tejado.

(q) Botón [Cancelar]
Cancele el ajuste.

(r) Botón [Guarda]
Guarda el ajuste.
