Modułowy typ odzyskiwania ciepła Seria V-IV AJY324LALDHH

Jednostka zewnętrzna

Jednostka zewnętrzna :
AJY108LALDH
Jednostka zewnętrzna :
AJY108LALDH
Jednostka zewnętrzna :
AJY108LALDH
Pobieranie :
Katalogi

Funkcje

  • Nowe inteligentne sterowanie czynnikiem chłodniczym
  • Wydajność w rzeczywistych warunkach pracy
  • Energooszczędne technologie, które zwiększają wydajność


Dane techniczne

Zakres mocy znamionowej 36 HP
Maks. liczba podłączanych jednostek wewnętrznych*1 2 - 64
Moc podłączanych jednostek wewnętrznych 50.3 - 150.7 kW
Przewijanie
Źródło zasilania Faza Zasilanie 3-fazowe
Napięcie 400 V
Częstotliwość 50 Hz
Moc Chłodzenie 100.5 kW
Ogrzewanie 100.5 kW
Moc wejściowa Chłodzenie 28.62 kW
Ogrzewanie 23.28 kW
EER Chłodzenie 3.51 W/W
COP Ogrzewanie 4.32 W/W
Prędkość przepływu powietrza 13000 + 13000 + 13000 m³/h
Poziom ciśnienia akustycznego*2 Chłodzenie 63 dB(A)
Ogrzewanie 65 dB(A)
Maks. zewnętrzne ciśnienie statyczne 82 Pa
Wyjście silnika elektrycznego sprężarki 11 x 1 + 11 x 1 + 11 x 1 kW
Wymiennik ciepła żeberkowy Blue fin
Wymiary netto
Wysokość X Szerokość X Głębokość
1690 x 1240 x 765 mm
1690 x 1240 x 765 mm
1690 x 1240 x 765 mm
Masa netto 275 kg
275 kg
275 kg
Czynnik chłodniczy Typ R410A
Wpływ na globalne ocieplenie 2088
Ładunek 11.8 kg (24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T)
Średnica łącznika rurowego Płyn φ19.05 mm
Gaz φ41.27 mm
Maks. różnica wysokości
(Jednostka zewnętrzna: Góra/dół)
50 / 40 m
Zakres roboczy Chłodzenie -5 do 46 °CDB
Ogrzewanie -20 do 21 °CDB
Przewijanie
Uwaga:
Dane techniczne odpowiadają następującym warunkom.
Chłodzenie:
Temperatura wewnętrzna 27˚CDB / 19˚CWB i temperatura zewnętrzna 35˚CDB / 24˚CWB.
Ogrzewanie:
Temperatura wewnętrzna 20˚CDB / (15˚CWB) i temperatura zewnętrzna 7˚CDB / 6˚CWB.
Długość rury:
7,5 m; różnica wysokości między jednostką zewnętrzną a jednostką wewnętrzną: 0 m. Jeśli chłodzenie będzie prowadzone przy temperaturze powietrza na zewnątrz poniżej -5°C, to jednostka zewnętrzna musi być zainstalowana w położeniu wyższym lub równym położeniu jednostek wewnętrznych.

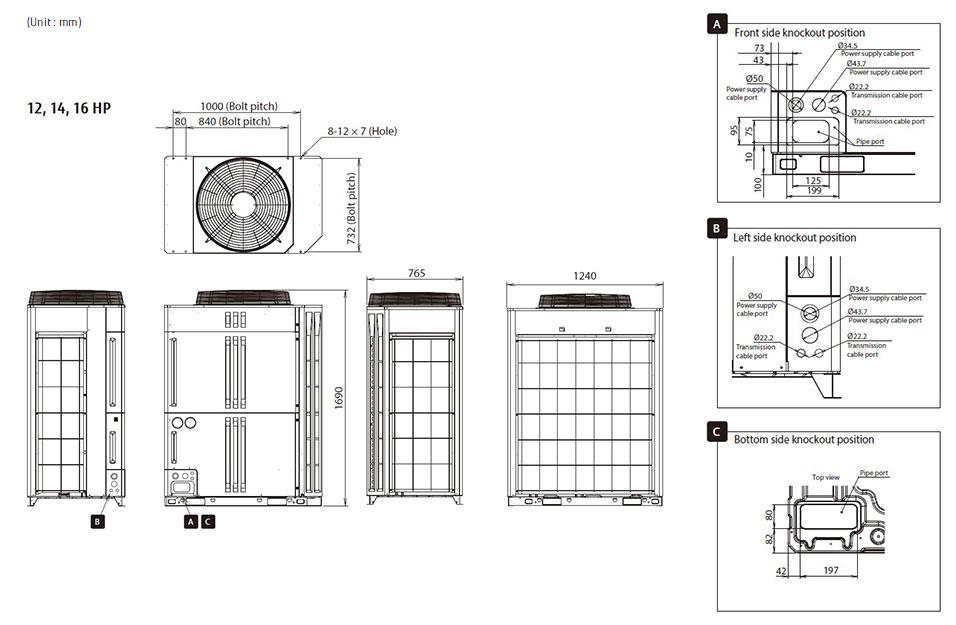

Wymiary

Jednostka zewnętrzna : AJY108LALDH / AJY108LALDH / AJY108LALDH

Jednostka zewnętrzna
