Modułowy typ odzyskiwania ciepła Seria V-IV AJY090LALDH [3Faza]
Funkcje
- Nowe inteligentne sterowanie czynnikiem chłodniczym
- Wydajność w rzeczywistych warunkach pracy
- Energooszczędne technologie, które zwiększają wydajność
Moc
28.0 kW
28.0 kW
(Nominalna) /
31.5 kW
(Maks.)
Dane techniczne
| Zakres mocy znamionowej | 10 HP |
|---|---|
| Maks. liczba podłączanych jednostek wewnętrznych*1 | 2 - 21 |
| Moc podłączanych jednostek wewnętrznych | 14.0 - 42.0 kW |
Przewijanie
| Źródło zasilania | Faza | Zasilanie 3-fazowe 3N |
|---|---|---|
| Napięcie | 400 V | |
| Częstotliwość | 50 Hz | |
| Moc | Chłodzenie | 28.0 kW |
| Nominalna Ogrzewanie | 28.0 kW | |
| Maks. Ogrzewanie | 31.5 kW | |
| Moc wejściowa | Chłodzenie | 9.06 kW |
| Ogrzewanie | 7.44 kW | |
| Nominalna Ogrzewanie | 7.44 kW | |
| Maks. Ogrzewanie | 8.98 kW | |
| EER | Chłodzenie | 3.09 W/W |
| COP | Nominalna Ogrzewanie | 3.76 W/W |
| Maks. Ogrzewanie | 3.50 W/W | |
| Prędkość przepływu powietrza | 11100 m³/h | |
| Poziom ciśnienia akustycznego*2 | Chłodzenie | 58 dB(A) |
| Ogrzewanie | 60 dB(A) | |
| Poziom mocy akustycznej | Chłodzenie | 79 dB(A) |
| Ogrzewanie | 81 dB(A) | |
| Maks. zewnętrzne ciśnienie statyczne | 82 Pa | |
| Wyjście silnika elektrycznego sprężarki | 7.5 kW | |
| Wymiennik ciepła żeberkowy | Blue fin | |
| Wymiary netto | Wysokość | 1690 mm |
| Szerokość | 930 mm | |
| Głębokość | 765 mm | |
| Masa netto | 252 kg | |
| Czynnik chłodniczy | Typ | R410A |
| Wpływ na globalne ocieplenie | 2088 | |
| Ładunek | 11.7 kg (24.4 CO2eq–T) | |
| Średnica łącznika rurowego | Płyn | φ12.7 mm |
| Gaz | φ22.22 mm | |
| Całkowita długość rur | 700 m | |
| Maks. różnica wysokości (Jednostka zewnętrzna: Góra/dół) |
50 / 40 m | |
| Zakres roboczy | Chłodzenie | -15 do 46 °CDB |
| Ogrzewanie | -20 do 21 °CDB | |
Przewijanie
- Uwaga:
- Dane techniczne odpowiadają następującym warunkom.
- Chłodzenie:
- Temperatura wewnętrzna 27˚CDB / 19˚CWB i temperatura zewnętrzna 35˚CDB / 24˚CWB.
- Ogrzewanie:
- Temperatura wewnętrzna 20˚CDB / (15˚CWB) i temperatura zewnętrzna 7˚CDB / 6˚CWB.
- Długość rury:
- 7,5 m; różnica wysokości między jednostką zewnętrzną a jednostką wewnętrzną: 0 m. Jeśli chłodzenie będzie prowadzone przy temperaturze powietrza na zewnątrz poniżej -5°C, to jednostka zewnętrzna musi być zainstalowana w położeniu wyższym lub równym położeniu jednostek wewnętrznych.
Wymiary

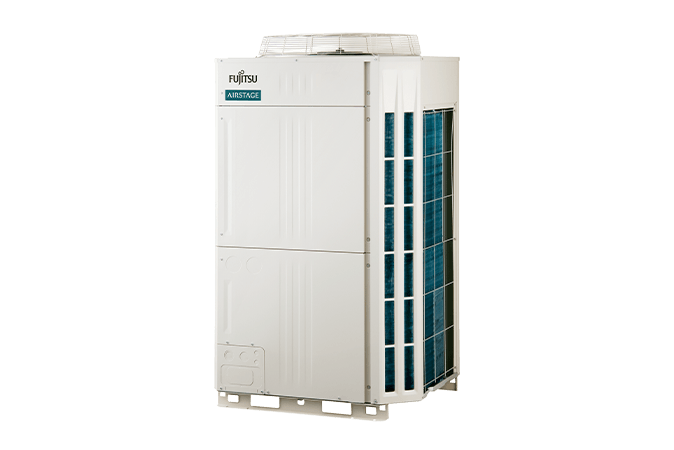

Jednostka zewnętrzna : AJY090LALDH
