Bramka BACnet® UTY-ABGXZ1

Pamięć White-USB (klucz zabezpieczający oprogramowanie)

Maks. liczba sterowalnych systemów :
4 systemy sieciowe VRF
Maks. liczba sterowalnych jednostek :
400 jednostek zewnętrznych,1600 jednostek wewnętrznych
Pobieranie :
Katalogi

Funkcje

  • Średni i duży BMS można podłączyć do systemu sieciowego VRF za pośrednictwem BACnet®, standardowego protokołu komunikacyjnego dla otwartych sieci.
  • Do pojedynczej bramki BACnet® można podłączyć do 1600 jednostek wewnętrznych w maksymalnie 4 systemach sieciowych VRF (do 400 jednostek wewnętrznych i 100 jednostek zewnętrznych na system).
  • System sieciowy VRF może być sterowany lub monitorowany z BMS za pośrednictwem bramki BACnet® Gateway.
  • Zgodność ze sterownikiem specyficznym dla aplikacji BACnet® (ANSI / ASHRAE-135-2012) (B-ASC)
  • Zgodność z BACnet®/IP over Ethernet
  • W bramce BACnet® dostępne są harmonogramy, ustawienia alarmów i zdarzeń oraz podział kosztów energii.
  • System sieciowy VRF można podłączyć do komputera za pośrednictwem interfejsu USB U10. Należy pamiętać, że firma Fujitsu General nie dostarcza interfejsu USB U10 ani komputera. Muszą one być zakupione przez użytkownika oddzielnie.
  • Obsługa 7 języków: chiński, angielski, francuski, niemiecki, polski, rosyjski i hiszpański.

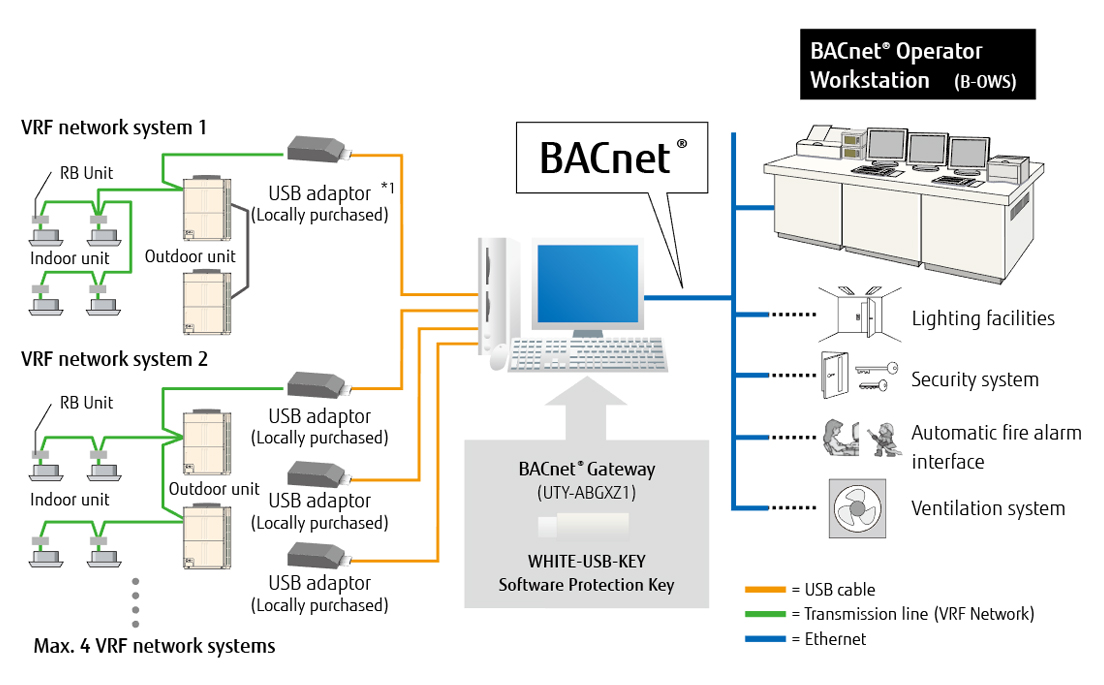

Przykład instalacji

*1.
Interfejs sieciowy USB U10 dostępny w firmie Echelon® Corporation – TP/FT-10 Channel (liczba modelowa: 75010R) (wymagany do każdej sieci VRF)

Wymagania dotyczące komputera

UTY-ABGXZ1

System operacyjny

  • Microsoft® Windows® 7 Home Premium (32- lub 64-bitowy) z dodatkiem SP1, Windows® 7 Professional (32- lub 64-bitowy) z dodatkiem SP1
  • Microsoft® Windows® 8.1 (32- lub 64-bitowy), Windows® 8.1 Pro (32- lub 64-bitowy)
  • Microsoft® Windows® 10 Home (32- lub 64-bitowy), Windows® 10 Pro (32- lub 64-bitowy)
Obsługa 7 języków:
chiński, angielski, francuski, niemiecki, polski, rosyjski i hiszpański

PROCESOR

Intel® Core™ i3 2 GHz lub szybszy

Pamięć

  • 2 GB lub więcej (dla systemu operacyjnego Windows® 7 [32-bitowego])
  • 4 GB lub więcej (dla systemów operacyjnych Windows® 7 [64-bitowego], Windows® 8.1 i Windows® 10)

DYSK TWARDY

Co najmniej 40 GB wolnego miejsca

Rozdzielczość ekranu

1024 x 768 pikseli lub więcej

Interfejs

  • Port Ethernet (umożliwiający dostęp do Internetu za pośrednictwem sieci LAN)
  • Do 5 portów USB*2
*2
1 port USB wymagany do podłączenia klucza White-USB / WibuKey
4 porty USB wymagane do podłączenia interfejsu sieciowego USB Echelon®
*
Maksymalna liczba wymaganych portów USB zależy od stosowanej konfiguracji systemu.

Oprogramowanie

Oprogramowanie Adobe® Reader® 9.0 lub nowsze

Specyfikacja zawartości opakowania

Pamięć White-USB × 1
Zawiera oprogramowanie, instrukcję obsługi i licencję na BACnet® Gateway.
