Soojustagastuse modulaarne mudel VR-IV seeria AJY126GALDH  [3Faas]

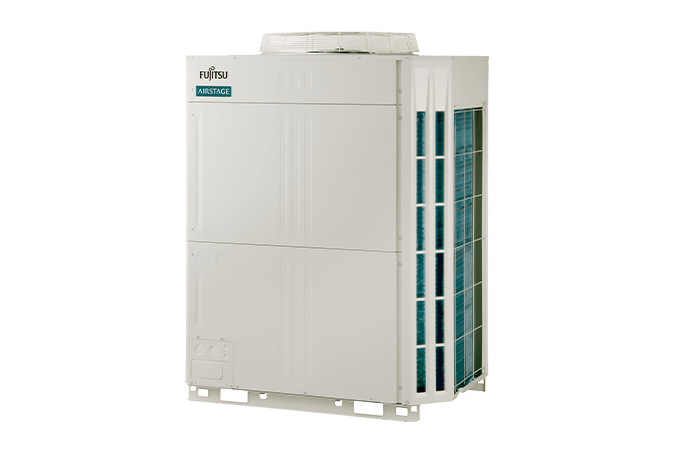

Välisseade

Välisseade :
AJY126GALDH
Allalaadimine :
Kataloogid

Funktsioonid

  • Jahutusaine uus ja nutikas juhtimine
  • Energiasäästutehnoloogia tööefektiivsuse suurendamiseks
  • Ulatuslik ühendusvahemik
  • Lisapaigaldus ilma põhitoru asendamata
  • Tegeliku töö efektiivsus
  • Täisinverteriga kompressor
  • Mitme välisseadme juhtimine
  • Soojusvaheti jahutusaine juhtimine
  • Paindlikud toruühendused
  • RB-seadme paindlik paigaldamine

Võimsus

Jahutamine   40.0 kW
Kütmine   40.0 kW (Nimiväärtus) / 45.0 kW (Max)


Spetsifikatsioonid

Võimsuse nimivahemik 14 HP
Ühendatavate seadmete maksimumarv*1 2 - 30
Siseseadmete ühendatav võimsus 10.0 - 60.0 kW
Kerimine
Toiteallikas Faas 3-faasiline 3N
Pinge 400 V
Sagedus 50 Hz
Võimsus Jahutamine 40.0 kW
Nimiväärtus Kütmine 40.0 kW
Max Kütmine 45.0 kW
Sisendtoide Jahutamine 13.16 kW
Kütmine 10.80 kW
Nimiväärtus Kütmine 10.80 kW
Max Kütmine 13.95 kW
EER Jahutamine 3.03 W/W
COP Nimiväärtus Kütmine 3.70 W/W
Max Kütmine 3.22 W/W
Õhuvoolu näit 13000 m³/h
Helirõhutase*2 Jahutamine 60 dB(A)
Kütmine 62 dB(A)
Helivõimsustase Jahutamine 82 dB(A)
Kütmine 83 dB(A)
Max väline staatiline rõhk 80 Pa
Kompressorimootori väljund 11.0 kW
Soojusvaheti ribi Sinised ribid
Netomõõtmed Kõrgus 1690 mm
Laius 1240 mm
Sügavus 765 mm
Netokaas 286 kg
Jahutusaine Tüüp R410A
Globaalse soojenemise potentsiaal 2088
Laadimine 11.8 kg (24.6 CO2eq–T)
Ühendustoru läbimõõt Vedelik φ12.7 mm
Väljutusgaas φ22.22 mm
Imigaas φ28.58 mm
Toru kogupikkus 700 m
Max kõrguserinevus
(Välisseade: Ülemine/alumine)
50 / 40 m
Töövahemik Jahutamine -10 kuni 46 °CDB
Kütmine -20 kuni 21 °CDB
Jahutamine / Kütmine -10 kuni 21 °CDB
Kerimine
Märkus.
Spetsifikatsioonid põhinevad järgmistel tingimustel.
Jahutus:
Sisetemperatuur 27 °CDB/19 °CWB ja välistemperatuur 35 °CDB/24 °CWB.
Küte:
Sisetemperatuur 20 °CDB/(15 °CWB) ja välistemperatuur 7 °CDB/6 °CWB.
Toru pikkus:
7,5 m; välis- ja siseseadme kõrguserinevus: 0 m. Kui jahutamine toimub välistemperatuuril alla -5 °C, siis tuleb välisseade paigaldada kohta, mis asub siseseadmetega samal kõrgusel või kõrgemal.

Mõõtmed

Välisseade : AJY126GALDH

Välisseade
