Jaotatud koduse sooja veega integreeritud tüüpi Ülisuure võimsusega seeria WGYK170DJ9 / WOYK150LJL

Hydraulic unit and outdoor unit

技術認証ロゴ
Hüdrauliline seade :
WGYK170DJ9
Välisseade :
WOYK150LJL
Allalaadimine :
Kataloogid

Funktsioonid

  • Väljuva vee kõrge temperatuur
  • Kõrge kasutegur
  • 2-tsooniline individuaalne juhtimine
  • Automaatne küttekõvera juhtimine

Spetsifikatsioonid

Võimsusvahemik 15
7 °C/35 °C põrandaküte *1 Küttevõime 15.00 kW
Sisendtoide 3.46 kW
COP 4.33
2°C/35 °C põrandaküte *1 Küttevõime 13.20 kW
Sisendtoide 4.06 kW
COP 3.25
-7°C/35 °C põrandaküte *1 Küttevõime 13.20 kW
Sisendtoide 4.55 kW
COP 2.9
*1 Küttevõime
Sisendtoide
COP
*1 Küttevõime
Sisendtoide
COP
*1
Sisendtoide
EER
Kerimine

Toakütmisomadused *2

Temperatuuri rakendamine 55 °C 35 °C
Energiaefektiivsusklass A++ A++
Kütte nimiväljund 16 kW 17 kW
Hooajalise toakütmise energiaefektiivsus (ηs) 130 % 164 %
Aastane energiakulu 9,915 kWh 8,606 kWh
Helivõimsustase Hüdrauliline siseseade 45 dB(A)
Välisseade 67 dB(A)
Kerimine

Koduse sooja vee omadused *2

Koormusprofiil L
Energiaefektiivsusklass A
Energiaefektiivsus (ηwh) 109 %
Aastane energiakulu 941 kWh
Kerimine

Hüdraulilise siseseadme spetsifikatsioonid

Toiteallikas Faas 3 N
Pinge 400 V
Sagedus 50 Hz
Netomõõtmed Kõrgus 1,841 mm
Laius 648 mm
Sügavus 698 mm
Netokaas 166 kg
Veeringlus Min/Max 24.0 / 54.2 L/min
Koduse sooja vee kogus 190 L
Sooja vee kütteseadme maht 1.5 kW
Paisupaagi maht 12 L
Tagasivooluvee temperatuurivahemik Max 60 °C
Veetoru ühenduse läbimõõt Vool Ø 25.4 mm
Tagasi Ø 25.4 mm
Kuuma vee toru ühenduse läbimõõt Ø 19.05 mm
Varusoojendi Võimsus 9.0 (3.0kW×3pcs.) kW
Kerimine

Välisseadme spetsifikatsioonid

Toiteallikas Faas 3 N
Pinge 400 V
Sagedus 50 Hz
Voolutugevus Max 14.0 A
Netomõõtmed Kõrgus 1,428 mm
Laius 1,080 mm
Sügavus 480 mm
Netokaas 138 kg
Jahutusaine (Globaalse soojenemise potentsiaal) R410A (2,088)
Jahutusainega täitmine 3.80 kg
Täiendava jahutusainega täitmine 50 g/m
Ühendustoru läbimõõt Vedelik Ø 9.52 mm
Gaas Ø 15.88 mm
Toru pikkus Min/Max 5 / 30 m
Eellaadimine 15 m
Kõrguserinevus Max - 25/15 (Outdoor unit:Upper/Lower) m
Töövahemik Kütmine -25 kuni 35 °C
Kerimine

Mõõtmed

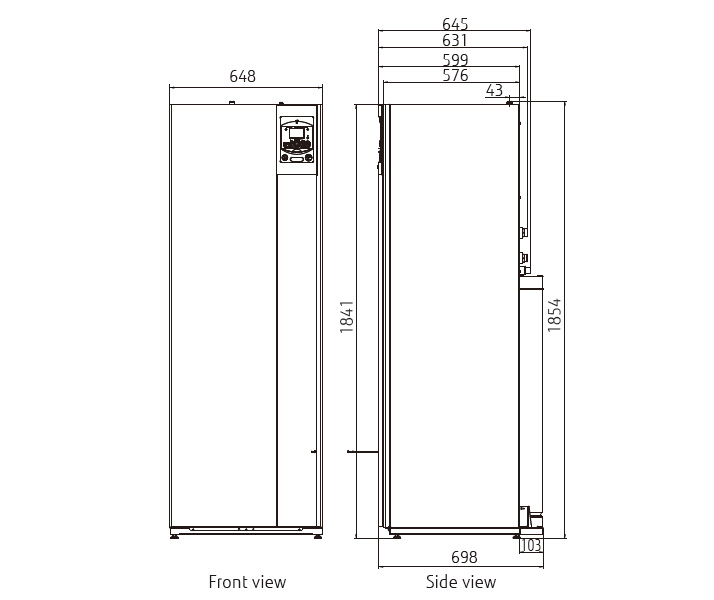

Hüdrauliline seade : WGYK170DJ9

Hydraulic Indoor Unit

Välisseade : WOYK150LJL

Outdoor Unit

Lisavarustus

Sekundaarse ringluse komplekt
UTW-KZSXJ
Katla ühenduskomplekt
UTW-KBSXJ
Tasakaalustusanum
UTW-TEVXA
Tarbeveekomplekt
UTW-KDWXD (Väline)
Tarbeveeboiler
UTW-T20XA (200 liitrit)
Tarbeveeboiler
UTW-T30XA (300 liitrit)
Tarbeveeboiler
UTW-T30XD (300 liitrit)
Ringluspump
UTW-PHFXD
Ujumisbasseini komplekt
UTW-KSPXD
Ujumisbasseini soojusvahetikomplekt
UTW-ESPXA
Jahutuskomplekt
UTW-KCLXD
Reguleerimise laienduskomplekt
UTW-KREXD
HMI komplekt
UTW-KHMXE
Kaugjuhtimispult
UTW-C74TXF
Kaugjuhtimispult
UTW-C74HXF
Kaugjuhtimispult
UTW-C78XD
Kaugjuhtimispult
UTW-C78XD-E
Toatermostaat
UTW-C55XA
Toatermostaat
UTW-C58XD
Õueanduri saatja
UTW-MOSXD
Raadiosagedusmoodul
UTW-MRCXD
Veebiserver
UTW-KW1XD
Veebiserver
UTW-KW4XD
LPB-klamber
UTW-KL1XD
MODBUS® klamber
UTW-KMBXE
Põhisoojendi
UTW-HAMXE
Põhisoojendi
UTW-HAMXF
Hooldustööriist (OCI700 adapter kuulub komplekti)
UTW-KSTXD
Hooldustööriista tarkvara
UTW-KPSXD
Välisühenduse komplekt
UTY-XWZXZ3
UTW-KHMXE,UTW-C74TXF,UTW-C74HXF:
19 keelt, eraldi Ida-Euroopa pult pole vajalik. C74TXF: Sisse ehitatud toatemperatuuriandur C74HXF: Sisse ehitatud toatemperatuuri- ja -niiskusandur
UTW-C78XD-E:
Ida-Euroopa keeled (inglise, tšehhi, slovaki, poola, türgi, ungari, vene, sloveenia, kreeka, serbia)
UTW-KSTXD:
Ühendamiseks on vajalik UTW-KL1XD.
UTW-KPSXD:
Ühendamiseks on vajalik UTW-KW1XD või UTW-KW4XD.
UTW-KMBXE:
Vajalik on valikuline lisakomponent
