AIRSTAGE VRF -järjestelmät VR-IV Series

Ominaisuudet

Yleisiä ominaisuuksia

Sarjan ominaisuuksia

Ulkoyksikkömallisto

  Tilaa säästävä yhdistelmä Energiatehokas yhdistelmä
8 HP AJY072GALDH
10 HP AJY090GALDH
12 HP AJY108GALDH
14 HP AJY126GALDH
16 HP AJY144GALDH AJY144GALDHH
18 HP AJY162GALDH
20 HP AJY180GALDH
22 HP AJY198GALDH AJY198GALDHH
24 HP AJY216GALDH AJY216GALDHH
26 HP AJY234GALDH AJY234GALDHH
28 HP AJY252GALDH AJY252GALDHH
30 HP AJY270GALDH AJY270GALDHH
32 HP AJY288GALDH AJY288GALDHH
34 HP AJY306GALDH AJY306GALDHH
36 HP AJY324GALDH AJY324GALDHH
38 HP AJY342GALDH AJY342GALDHH
40 HP AJY360GALDH AJY360GALDHH
42 HP AJY378GALDH AJY378GALDHH
44 HP AJY396GALDH AJY396GALDHH
46 HP AJY414GALDH
48 HP AJY432GALDH

Ominaisuudet

08:38

Älykäs kylmäaineen ohjaus

Fujitsu General tarjoaa uuden ulkoyksikön, joka sisältää uuden kylmäaineen ohjauksen.

Uutta kylmäaineen ohjausta voidaan käyttää huoneen lämpökuormituksen mukaan, ja se voi tarjota miellyttävämmän oleskelutilan. Uusi kylmäaineen ohjaus voi tarjota myös lisää energiansäästöjä.

* Ohjauksen ja todellisen siniaallon tarjoamat parannukset vaihtelevat sisäyksikön ja järjestelmän käyttöolosuhteiden mukaan.

Parannus yhdistettävien sisäyksiköiden määrässä

Yhdistettävän sisäyksikön tehoalue

Uusi malli (VR-IV) : 25 %*–150 %

Nykyinen malli (VR-II) : 50 %–150 %

* Modulaariselle tyypille 25–49,9 %:n toiminta koko järjestelmässä on käytettävissä. (yhden yksikön käytössä)

Yhdistettävien sisäyksiköiden määrä Tilaa säästävä yhdistelmä

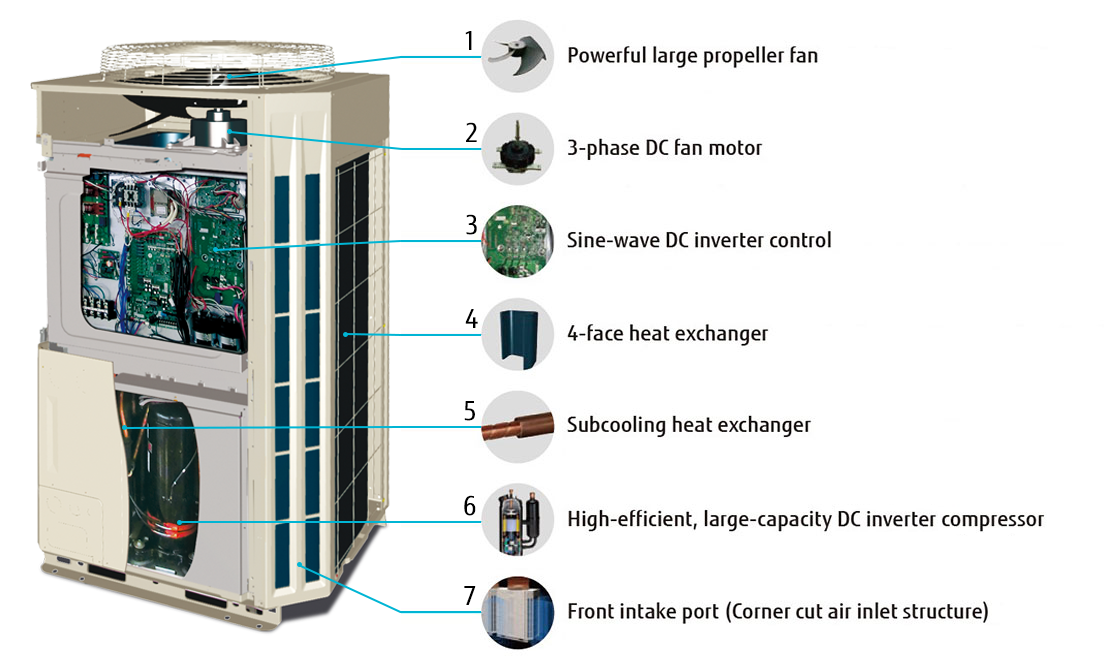

Energiaa säästävät tekniikat tehostavat toimintaa

1. Suuri ja tehokas aksiaalipuhallin

Puhallin käyttää CFD*1-tekniikkaa, joka varmistaa tehokkaan suorituskyvyn ja hiljaisen käyntiäänen

*1.
CFD: Numeerinen virtausdynamiikka

2. 3-vaiheinen DC-puhallinmoottori

DC-puhallinmoottori ja hienostunut ohjaus parantavat energiatehokkuutta merkittävästi. Moottori on lisäksi hiljainen.

3. Siniaaltoinen DC-invertteriohjaus

Moottori ja sen älykäs tehomoduuli (IPM) vähentävät kytkentähäviötä ja lisäävät tehokkuutta.

4. 4-pintainen lämmönvaihdin

4-pintainen lämmönvaihdin lisää tehokasta pinta-alaa ja parantaa lämmönvaihtoa.

5. Alijäähdyttävä lämmönvaihdin

Kaksoisputkirakenne sisäisillä projektioilla takaa erinomaisen lämmönvaihdon tehokkuuden.

6. Tehokas, suuren kapasiteetin DC-invertterikompressori

Tehokas suuren kapasiteetin DC-kaksoiskiertomäntäkompressori tarjoaa erinomaisia välitason ominaisuuksia.

7. Ilmanottoportti kaltevilla kulmilla

Kun asennetaan useita ulkoyksiköitä, etuilmanoton ainutlaatuinen muoto parantaa ilmavirtausta lämmönvaihtimeen.

Laajennettu liitäntäsuhde (usean vuokralaisen käyttö)

Tämä toiminto on erityisen hyödyllinen, kun osittainen ilmastointi käynnistetään rakenteilla olevassa rakennuksessa. Asennustyö voidaan lisätä joustavasti kullekin vuokralaiselle.

Nykyinen malli (VR-II) esimerkki) 12HP:lle: 6 HP:n toiminnot 50 %:lle vaaditaan.

Nykyinen malli (VR-II) esimerkki) 12HP:lle: 6 HP:n toiminnot 50 %:lle vaaditaan.

Modulaarinen tyyppi

Yksi ulkoyksikkö toimii tehokkaasti yhdistettävien sisäyksiköiden kapasiteetille koko järjestelmässä. (25 %:n toiminta useilla yksiköillä ei ole käytettävissä.)

Esimerkki) 25 %:n toiminnalle (5 HP) 20 HP:stä (10 HP x 2 yksikköä) suoritetaan 5 HP:n toiminta 50 %:lla yhdestä 10 HP:n ulkoyksiköstä. →25 %:n toimintaa 2 yksiköllä ei suoriteta.

Lisäasennus pääputkea vaihtamatta

Asennustyön voi tehdä alusta asti lopullisessa järjestelmässä käytettävällä pääputken halkaisijalla. Toisin kuin nykyisessä mallissa, pääputken vaihtaminen ei ole tarpeen, joten työtä ei tarvitse toistaa.

Tehokkuutta todellisessa käytössä

Huippuluokan COP (enimmäislämmitys) saavutetaan kaikilla yhdistelmillä ainutlaatuisen lämmönvaihdinrakenteen, tehokkaan DC-kaksoiskompressorin ja omien teknologioidemme ansiosta.

Tilaa säästävä yhdistelmä

Energiatehokas yhdistelmä

24-HP-yhdistelmälle

Invertterikompressori

Tehokas DC-invertterikompressori

Tehokas suuren kapasiteetin DC-kaksoiskiertomäntäkompressori tarjoaa erinomaisia välitason ominaisuuksia.

Usean ulkotoiminnon ohjaus

Kun useita ulkoyksiköitä yhdistetään, kukin kompressori suorittaa hienostuneen toiminnon. Sen sijaan, että yksi kompressori toimii täydellä kuormituksella ja jakaa kylmäainetta yhteen lämmönvaihtimeen, ohjausmenetelmä käyttää kaikkia kompressoreita osakuormituksella ja jakaa kylmäainetta kaikkiin lämmönvaihtimiin, mikä parantaa järjestelmän kokonaistehokkuutta.

Lämmönvaihtimen kylmäaineen ohjaus

Ulkoyksikön lämmönvaihdin on jaettu ylä- ja alaosaan. Lämmönvaihtimen tehokkuutta on parannettu käyttämällä optimaalista kylmäaineen reitin ohjausta, jossa kylmäainetta jaetaan enemmän ylälämmönvaihtimeen, sillä siellä on tehokkaampi ilmanotto.

Joustava putkiliitäntä

Erilaiset putket ja RB-yksikön liitännät muodostavat joustavan kylmäaineputkiston, joka sopii huoneen pohjapiirustukseen ja rakennuksen rakenteeseen.

  • RB-yksikön voi sijoittaa ensimmäisen haaran ja sisäyksikön väliin.
  • RB-yksiköiden välinen suurin korkeusero on 15 m.

*1. RB-yksikköä ei tarvita pelkkään viilennykseen.

RB-yksiköiden joustava asennus

Pieni ja ohut rakenne säästää tilaa. Korkeus 198 mm!

  • Poistoputkea ei tarvita
  • Säätörasian paikkaa voi vaihtaa asennusolosuhteiden mukaan
  • Yksinkertainen asennus ja sarjaliitäntä

Yksiporttinen RB-rasia:

Asennuksen vapaus

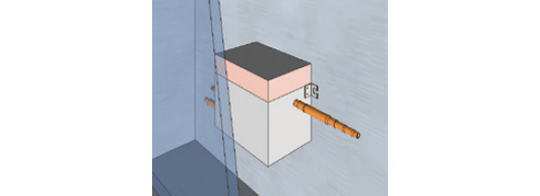

Sähköinen säätörasia voidaan asentaa RB-yksikön molemmille sivuille.

Sähköinen säätörasia voidaan asentaa RB-yksikön päälle.

4-porttinen RB-rasia:

2 sarjaa liitäntäpäätteitä tarjoavat enemmän joustavuutta

Kaksi RB-yksikköä voidaan kytkeä sarjaan.

8/12-porttinen RB-rasia:

Helppo huoltaa ahtaissa tiloissa

Huollon voi tehdä sivulta käsin.

Sähkörasiaa voi käyttää liu’uttamalla etukannen alas.

Osia voi käyttää ja vaihtaa helposti ahtaissakin tiloissa katon sisällä.

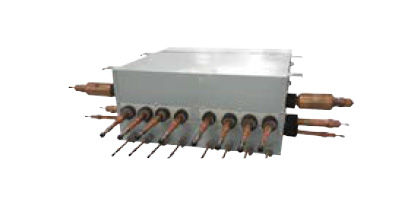

RB-yksikkö (Multisplit-tyyppi/8-haarainen)

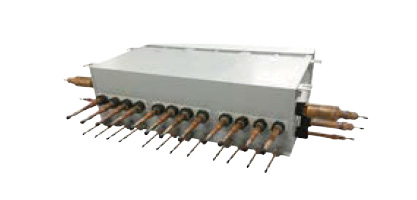

RB.-yksikkö (Multisplit-tyyppi/12-haarainen)
