Lämmön talteenotto, modulaarinen VR-IV Series AJY324GALDH

Tekniset tiedot

Nimellistehoalue	36 HP
Yhdistettävien sisäyksiköiden enimmäismäärä^*1	2 - 64
Sisäyksiköiden yhdistettävä teho	25.2 - 150.7 kW

Scroll

Virtalähde	Vaihe	3-vaiheinen
	Jännite	400 V
	Taajuus	50 Hz
Teho	Viilennys	100.5 kW
Teho	Lämmitys	100.5 kW
Ottoteho	Viilennys	35.67 kW
Ottoteho	Lämmitys	27.48 kW
EER	Viilennys	2.82 W/W
COP	Lämmitys	3.66 W/W
Ilmanvirtausnopeus		11100 + 11100 + 11100 m³/h
Äänenpainetaso^*2	Viilennys	64 dB(A)
Äänenpainetaso^*2	Lämmitys	68 dB(A)
Suurin ulkoinen staattinen paine		80 Pa
Kompressorin moottoriteho		7.5 x 1 + 7.5 x 1 + 7.5 x 1 kW
Lämmönvaihtajan ripa		Sininen ripa
Nettomitat Korkeus X Leveys X Syvyys		1690 x 930 x 765 mm 1690 x 930 x 765 mm 1690 x 930 x 765 mm
Nettopaino		262 kg 262 kg 262 kg
Kylmäaine	Tyyppi	R410A
	Ilmaston lämmityspotentiaali	2088
	Täyttö	11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T)
Liitäntäputken halkaisija	Neste	φ19.05 mm
	Poistokaasu	φ28.58 mm
	Imukaasu	φ41.27 mm
Suurin korkeusero (Ulkoyksikkö: Ylä/ala)		50 / 40 m
Toiminta-alue	Viilennys	-10 kohteeseen 46 °CDB
	Lämmitys	-20 kohteeseen 21 °CDB
	Viilennys / Lämmitys	-10 kohteeseen 21 °CDB

Scroll

Huomautus:: Tekniset tiedot perustuvat seuraaviin olosuhteisiin.
Viilennys:: Sisälämpötila 27 °CDB / 19 °CWB, ulkolämpötila 35 °CDB / 24 °CWB.
Lämmitys:: Sisälämpötila 20 °CDB / (15 °CWB), ulkolämpötila 7 °CDB / 6 °CWB.
Putken pituus:: 7,5 m; Ulko- ja sisäyksikön välinen korkeusero: 0 m. Jos viilennystä käytetään ulkolämpötilan ollessa alle -5 C, ulkoyksikkö on asennettava korkeammalle tai samalle tasolle kuin sisäyksiköt.

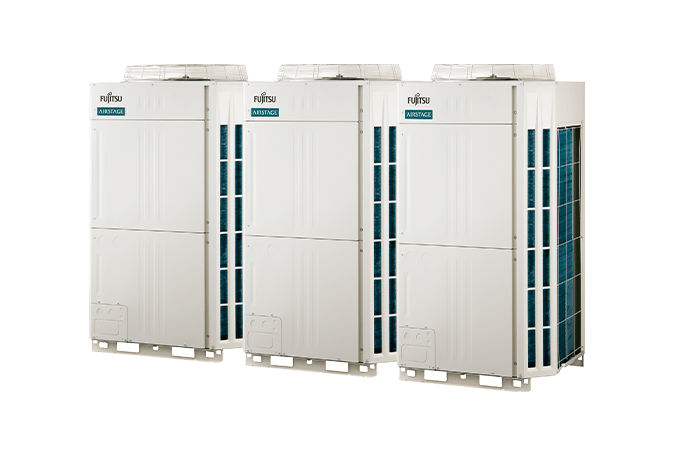

Ulkoyksikkö
