Lämmön talteenotto, modulaarinen V-IV Series AJY360LALDHH

Tekniset tiedot

Nimellistehoalue	40 HP
Yhdistettävien sisäyksiköiden enimmäismäärä^*1	2 - 64
Sisäyksiköiden yhdistettävä teho	56.8 - 170.2 kW

Scroll

Virtalähde	Vaihe	3-vaiheinen
	Jännite	400 V
	Taajuus	50 Hz
Teho	Viilennys	113.5 kW
Teho	Lämmitys	113.5 kW
Ottoteho	Viilennys	35.90 kW
Ottoteho	Lämmitys	31.24 kW
EER	Viilennys	3.16 W/W
COP	Lämmitys	3.63 W/W
Ilmanvirtausnopeus		13000 + 13000 + 13000 m³/h
Äänenpainetaso^*2	Viilennys	66 dB(A)
Äänenpainetaso^*2	Lämmitys	68 dB(A)
Suurin ulkoinen staattinen paine		82 Pa
Kompressorin moottoriteho		11 x 1 + 11 x 1 + 11 x 1 kW
Lämmönvaihtajan ripa		Sininen ripa
Nettomitat Korkeus X Leveys X Syvyys		1690 x 1240 x 765 mm 1690 x 1240 x 765 mm 1690 x 1240 x 765 mm
Nettopaino		275 kg 275 kg 275 kg
Kylmäaine	Tyyppi	R410A
	Ilmaston lämmityspotentiaali	2088
	Täyttö	11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T)
Liitäntäputken halkaisija	Neste	φ19.05 mm
Liitäntäputken halkaisija	Kaasu	φ41.27 mm
Suurin korkeusero (Ulkoyksikkö: Ylä/ala)		50 / 40 m
Toiminta-alue	Viilennys	-5 kohteeseen 46 °CDB
Toiminta-alue	Lämmitys	-20 kohteeseen 21 °CDB

Scroll

Huomautus:: Tekniset tiedot perustuvat seuraaviin olosuhteisiin.
Viilennys:: Sisälämpötila 27 °CDB / 19 °CWB, ulkolämpötila 35 °CDB / 24 °CWB.
Lämmitys:: Sisälämpötila 20 °CDB / (15 °CWB), ulkolämpötila 7 °CDB / 6 °CWB.
Putken pituus:: 7,5 m; Ulko- ja sisäyksikön välinen korkeusero: 0 m. Jos viilennystä käytetään ulkolämpötilan ollessa alle -5 C, ulkoyksikkö on asennettava korkeammalle tai samalle tasolle kuin sisäyksiköt.

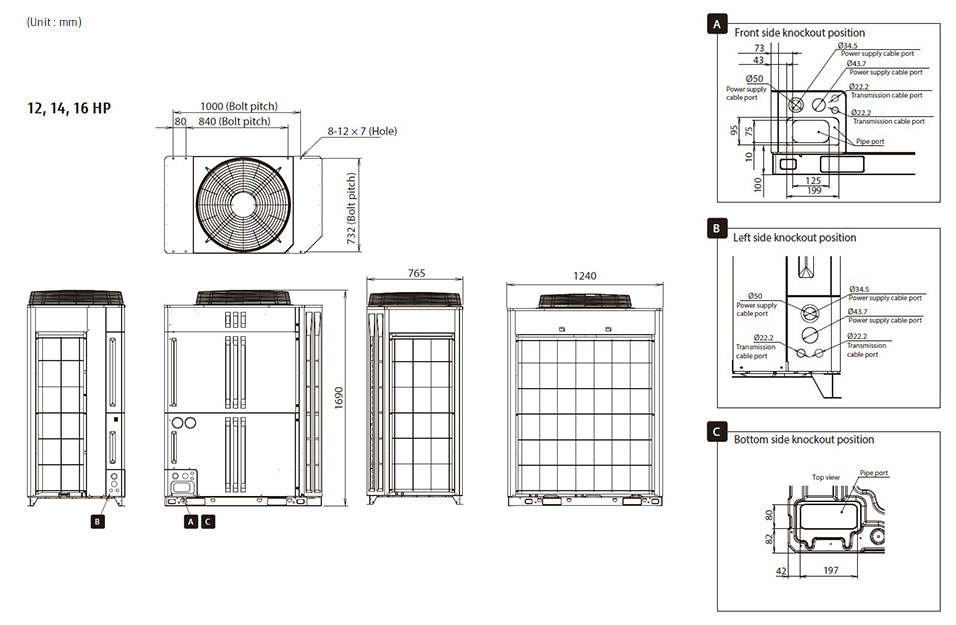

Ulkoyksikkö
