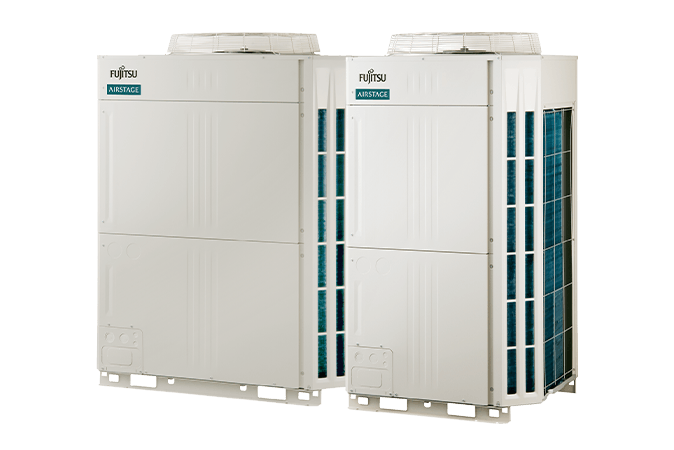

Modulair type warmteterugwinning VR-IV-serie AJY234GALDH
Functies
- Nieuwe slimme koudemiddelregeling
- Energiebesparende technologie om het rendement te vergroten
- Uitgebreide verbindingsverhouding
- Extra installatie zonder vervanging van de hoofdleiding
- Efficiëntie tijdens daadwerkelijke gebruik
- Volledig op basis van invertercompressor
- Meerdere bedieningsmogelijkheden voor buitengebruik
- Koudemiddelregeling van de warmtewisselaar
- Flexibele leidingaansluiting
- Flexibele installatie van RB-eenheid
Specificaties
| Nominaal capaciteitsbereik | 26 HP |
|---|---|
| Max. aantal aansluitbare binnendelen*1 | 2 - 56 |
| Capaciteit aansluitbare binnendelen | 18.3 - 109.5 kW |
Scroll
| Voedingsbron | Fase | 3-fasig |
|---|---|---|
| Spanning | 400 V | |
| Frequentie | 50 Hz | |
| Capaciteit | Koeling | 73.0 kW |
| Verwarming | 70.0 kW | |
| Ingangsvermogen | Koeling | 26.24 kW |
| Verwarming | 19.19 kW | |
| EER | Koeling | 2.78 W/W |
| COP | Verwarming | 3.65 W/W |
| Luchtstroomsnelheid | 13000 + 11100 m³/h | |
| Geluidsdrukniveau*2 | Koeling | 63 dB(A) |
| Verwarming | 64 dB(A) | |
| Max. externe statische druk | 80 Pa | |
| Vermogen compressormotor | 11 x 1 + 7.5 x 1 kW | |
| Warmtewisselaarrib | Blue fin | |
| Netto-afmetingen Hoogte X Breedte X Diepte |
1690 x 1240 x 765 mm
1690 x 930 x 765 mm |
|
| Nettogewicht |
286 kg
262 kg |
|
| Koudemiddel | Type | R410A |
| Aardopwarmingsvermogen | 2088 | |
| Vulling |
11.8 kg
(24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T) |
|
| Diameter van leidingaansluiting | Vloeistof | φ15.88 mm |
| Gas aan perszijde | φ28.58 mm | |
| Gas aan zuigzijde | φ34.92 mm | |
| Max. hoogteverschil (Buitendeel: Boven/onder) |
50 / 40 m | |
| Bedrijfsbereik | Koeling | -10 naar 46 °CDB |
| Verwarming | -20 naar 21 °CDB | |
| Koeling / Verwarming | -10 naar 21 °CDB | |
Scroll
- Opmerking:
- Specificaties zijn gebaseerd op de volgende omstandigheden.
- Koeling:
- Binnentemperatuur van 27 °CDB/19 °CNB, en buitentemperatuur van 35 °CDB/24 °CNB
- Verwarming:
- Binnentemperatuur van 20 °CDB/15 °CNB, en buitentemperatuur van 7 °CDB/6 °CNB
- Leidinglengte:
- 7,5 m; hoogteverschil tussen buitendeel en binnendeel: 0 m. Wanneer de koelfunctie wordt uitgevoerd bij een buitenluchttemperatuur van minder dan -5 °C, moet het buitendeel worden geïnstalleerd op een positie die hoger is dan of gelijk is aan die van de binnendelen.
Afmetingen
Buitendeel : AJY144GALDH / AJY090GALDH
