本ページでご紹介している製品は生産を終了させていただきました。
また、掲載内容については、発表当初の情報です。ご了承ください。

入出力端子

マルチセレクターは、多岐にわたる接続環境に対応する入力端子群を装備しています。

HDMI端子やコンポーネント端子(5系統)にとどまらずアナログRGB端子やDVI - D端子、ホームコントロールシステムに必須なRS-232C端子も装備しました。

またマルチセレクターは、映像切り替えだけでなく、音声切り替えも同時に行なえます。

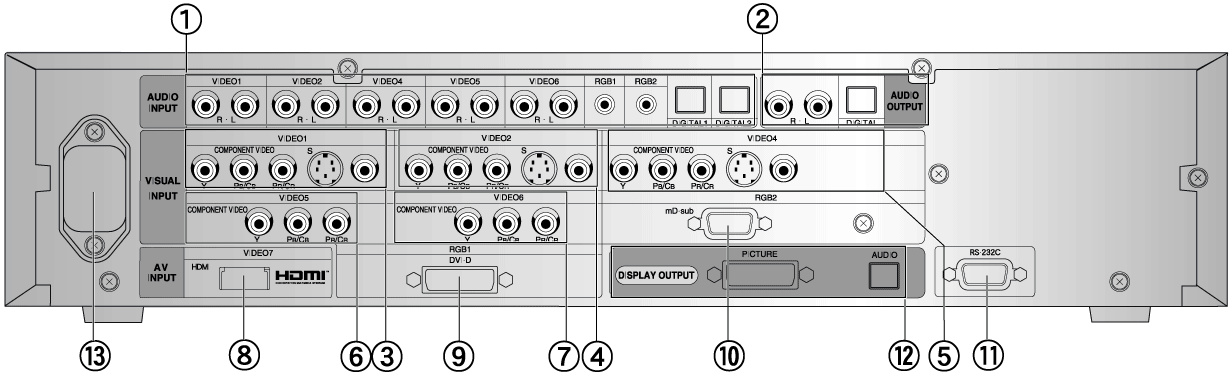

マルチセレクター背面の接続端子部イタスト。

大きい画像

    1.音声入力端子 各映像入力端子に合わせて音声を入力します。
    ※デジタル入力端子は、お好みに合わせて設定することができます。
    2.音声出力端子 オーディオシステム(アンプ)を使って音声を楽しむときに使用します。
    3.ビデオ 1 入力端子 ビデオデッキや DVD などのコンポーネント映像出力端子、S 映像出力端子、映像出力端子と接続します。
    4.ビデオ 2 入力端子
    5.ビデオ 4 入力端子
    6.ビデオ 5 入力端子 DVD などのコンポーネント映像出力端子と接続します。
    7.ビデオ 6 入力端子
    8.ビデオ 7 入力端子 DVD などの HDMI 出力端子と接続します。
    9.RGB1 入力端子 パソコンのモニター ( DVI - D ) 出力端子と接続します。
    10.RGB2 入力端子 パソコンのモニター ( mD - sub ) 出力端子と接続します。
    11.RS - 232C 入力端子 RS - 232C 出力端子と接続します。
    12.ディスプレイ出力端子 ( 映像/音声 ) プロジェクター側の映像入力端子と接続します。(音声出力端子は使用しません)
    13.電源入力端子 付属品の電源コードを接続します。
