Systèmes VRF AIRSTAGE Série VR-IV

Caractéristiques

08:38

Contrôle intelligent du fluide frigorigène

Fujitsu General propose une nouvelle unité extérieure dotée d'un nouveau système de contrôle du fluide frigorigène.

Le nouveau système de contrôle du fluide frigorigène permet un contrôle adapté à la charge calorifique de la pièce, pour un confort optimal. Le nouveau système de contrôle du fluide frigorigène permet également d'économiser encore plus d'énergie.

* L'amélioration apportée par le contrôle et l'onde sinusoïdale réelle varie en fonction de l'unité intérieure et des conditions de fonctionnement du système.

Amélioration du nombre d'unités intérieures connectables

Capacité nominale des unités intérieures connectables

Nouveau modèle (VR-IV) : 25 %* à 150 %

Modèle actuel (VR-II) : 50 % à 150 %

* Pour le type modulaire, un fonctionnement de 25 % à 49,9 % est disponible dans l'ensemble du système. (fonctionnement par unité)

Nombre d'unités intérieures connectables, version Faible encombrement

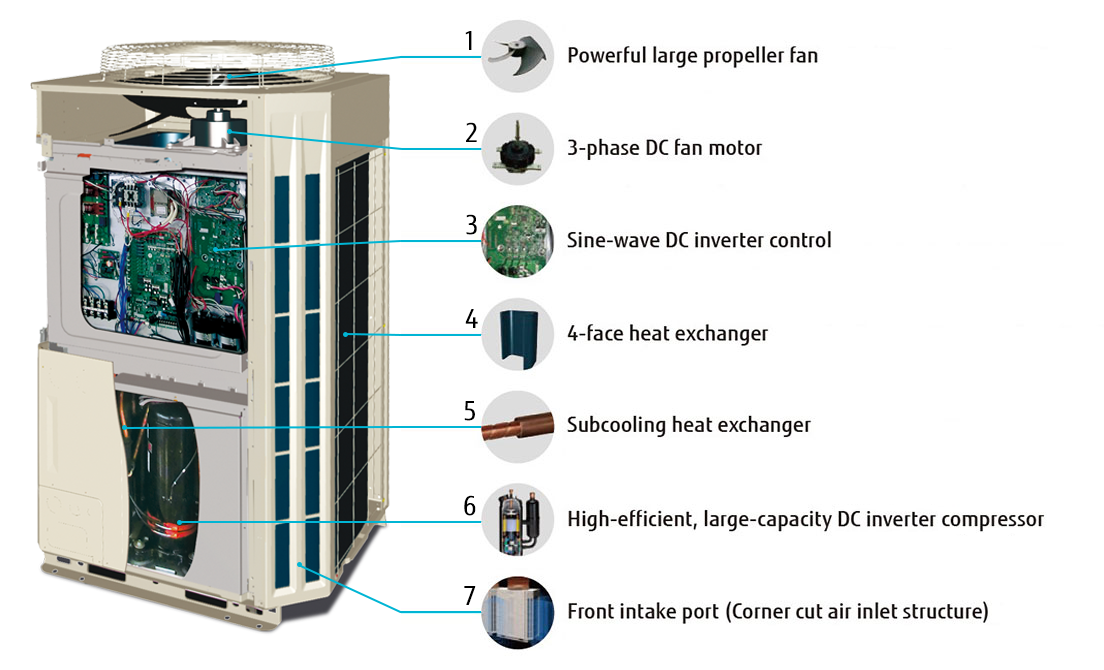

Technologies d'économie d'énergie pour une efficacité optimale

1. Grand ventilateur hélicoïdal puissant

Le ventilateur conçu avec la technologie MFN*1 assure des performances élevées en toute discrétion.

*1.
MFN : mécanique des fluides numérique

2. Moteur de ventilateur CC triphasé

L'utilisation d'un moteur de ventilateur CC à entraînement avancé améliore considérablement l'efficacité énergétique et offre un fonctionnement silencieux.

3. Commande d'onduleur CC à onde sinusoïdale

L'utilisation d'un moteur avec un module d'alimentation intelligent réduit les pertes de commutation et offre une excellente efficacité.

4. Échangeur de chaleur à 4 faces

L'échangeur de chaleur à 4 faces augmente la surface efficace et accroît considérablement l'efficacité de l'échange thermique.

5. Échangeur de chaleur à sous-refroidissement

La structure à double tuyau avec saillies internes assure un échange thermique optimal.

6. Compresseur à onduleur CC très puissant et efficace

Un double compresseur rotatif CC très puissant et efficace offre une excellente puissance intermédiaire.

7. Orifice d'admission d'air aux coins inclinés à l'avant

Lorsque plusieurs unités extérieures sont installées, l'admission avant dotée d'une forme exclusive améliore le débit d'air à l'intérieur de l'échangeur de chaleur.

Rapport de connexion étendu (pour application avec plusieurs occupants)

Cette fonction s'avère particulièrement efficace pour la climatisation partielle d'un bâtiment en construction. Des installations ultérieures peuvent être ajoutées de manière flexible pour chaque occupant.

Exemple de modèle actuel (VR-II) pour 12 ch : 6 ch requis pour 50 %.

Exemple de modèle actuel (VR-II) pour 12 ch : 6 ch requis pour 50 %.

Type modulaire

Une unité extérieure fournit efficacement la capacité des unités intérieures connectables de l'ensemble du système. (Fonctionnement à 25 % par plusieurs unités non disponible.)

Exemple : pour un fonctionnement à 25 % (5 ch) de 20 ch (10 ch x 2 unités), un fonctionnement à 5 ch (50 % d'une unité extérieure de 10 ch) est réalisé. → Pas de fonctionnement à 25 % de 2 unités.

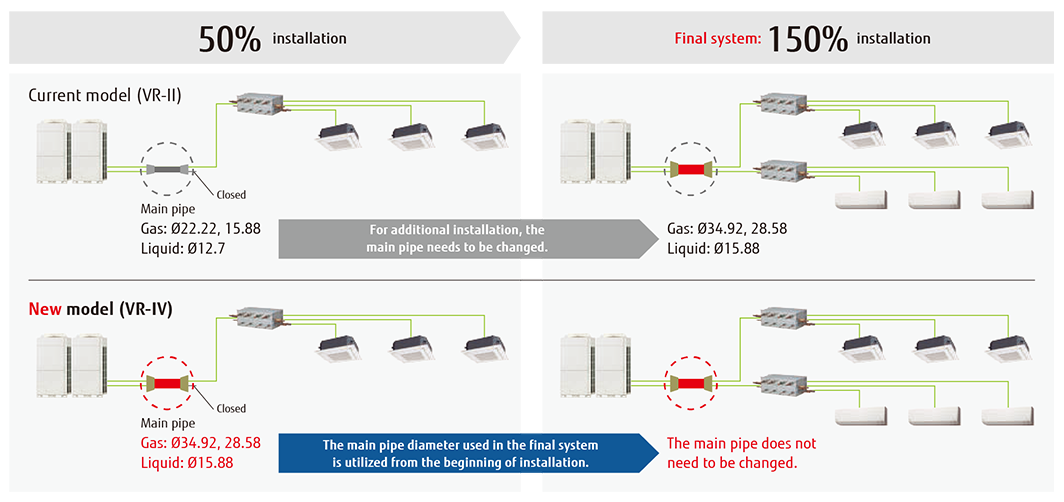

Installation supplémentaire sans modification du tuyau principal

L'installation peut être réalisée dès le départ avec le diamètre de tuyau principal utilisé dans le système final. Contrairement au modèle actuel, il est inutile de changer le tuyau principal, ce qui facilite grandement les installations ultérieures.

Efficacité en fonctionnement réel

COP (chauffage max.) élevé sur toutes les versions grâce à notre échangeur de chaleur à la structure exclusive, notre double compresseur CC hautes performances et nos technologies propriétaires.

Version Faible encombrement

Version Efficacité énergétique

Pour version 24 ch

Compresseur à onduleur

Compresseur à onduleur CC très puissant

Un double compresseur rotatif CC très puissant et efficace offre une excellente puissance intermédiaire.

Commande de plusieurs unités extérieures

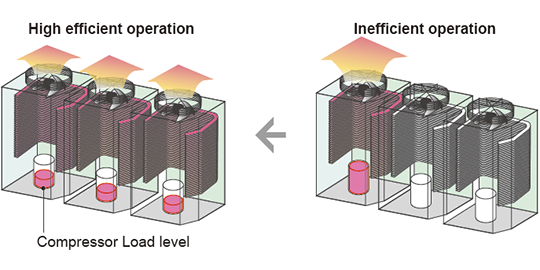

Lorsque plusieurs unités extérieures sont connectées, chaque compresseur passe en mode de fonctionnement avancé. Plutôt que de faire fonctionner un compresseur à pleine charge et de faire circuler le fluide frigorigène dans un seul échangeur de chaleur, cette méthode de contrôle actionne tous les compresseurs en charge partielle et envoie le fluide frigorigène vers tous les échangeurs de chaleur, pour une meilleure efficacité globale du système.

Contrôle du fluide frigorigène dans l'échangeur de chaleur

L'échangeur de chaleur de l'unité extérieure est divisé en deux parties (haut et bas). L'efficacité de l'échangeur de chaleur a été améliorée grâce au contrôle optimal de la circulation du fluide frigorigène, davantage envoyé dans la partie supérieure de l'échangeur de chaleur, car c'est là que l'admission d'air est la plus forte.

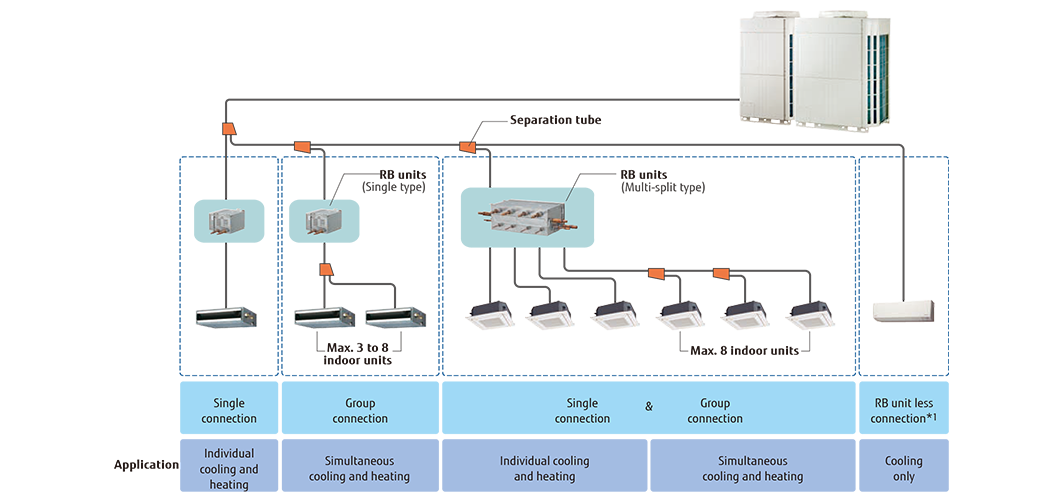

Raccords de tuyauterie flexibles

L'utilisation de raccords de tuyauterie et d'unités RB variés permet une installation flexible de la tuyauterie de fluide frigorigène en fonction de la configuration des lieux et de la structure du bâtiment.

  • Une unité RB peut être placée entre le premier raccordement et une unité intérieure.
  • Différence de hauteur maximale entre les unités RB : 15 m.

*1. Aucune unité RB n'est requise pour une utilisation en mode de refroidissement uniquement.

Installation flexible des unités RB

Faible encombrement grâce à une conception compacte et fine. Hauteur : 198 mm !

  • Aucun tuyau de vidange requis
  • Position du boîtier de commande variable en fonction des conditions d'installation
  • Connexions en série pour une installation simple

Boîtier RB à un orifice :

Installation libre

Le boîtier de commande électrique peut être installé d'un côté ou de l'autre de l'unité RB !

Le boîtier de commande électrique peut être installé au-dessus de l'unité RB !

Boîtier RB à 4 orifices :

2 jeux de bornes de connexion pour plus de flexibilité

Il est possible de connecter deux unités RB en série.

Boîtier RB à 8/12 orifices :

Maintenance facile dans les espaces restreints

Maintenance possible par le côté.

Boîtier électrique accessible pour l'entretien en faisant glisser le capot avant vers le bas.

Pièces facilement accessibles et remplaçables, même dans les espaces restreints au plafond.

Unité RB (type multi-split/8 raccordements)

Unité RB (type multi-split/12 raccordements)
