Type modulaire à récupération de chaleur Série V-IV AJY342LALDH

Caractéristiques techniques

Capacité nominale	38 HP
Nombre max. d'unités intérieures connectables^*1	2 - 64
Puissance des unités intérieures connectables	53.3 - 159.7 kW

Spirale

Source d'alimentation	Phase	Triphasé
	Tension	400 V
	Fréquence	50 Hz
Puissance	Refroidissement	106.5 kW
Puissance	Chauffage	106.5 kW
Puissance absorbée	Refroidissement	35.34 kW
Puissance absorbée	Chauffage	28.96 kW
EER	Refroidissement	3.01 W/W
COP	Chauffage	3.68 W/W
Débit d'air		13700 + 13000 + 11100 m³/h
Niveau de pression acoustique	Refroidissement	65 dB(A)
Niveau de pression acoustique	Chauffage	67 dB(A)
Pression statique externe max.		82 Pa
Puissance du moteur du compresseur		11 x 1 + 11 x 1 + 7.5 x 1 kW
Ailette de l'échangeur de chaleur		Ailette bleue
Dimensions nettes Hauteur X Largeur X Profondeur		1690 x 1240 x 765 mm 1690 x 1240 x 765 mm 1690 x 930 x 765 mm
Poids net		275 kg 275 kg 252 kg
Fluide frigorigène	Type	R410A
	Potentiel de réchauffement global	2088
	Charge	11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T) 11.7 kg (24.4 CO2eq–T)
Diamètre de liaisons frigorifiques	Liquide	φ19.05 mm
Diamètre de liaisons frigorifiques	Gaz	φ41.27 mm
Différence de hauteur max. (Unité extérieure: Supérieur(e)/inférieur(e))		50 / 40 m
Plage de fonctionnement	Refroidissement	-5 à 46 °CDB
Plage de fonctionnement	Chauffage	-20 à 21 °CDB

Spirale

Remarque :: Les caractéristiques techniques sont basées sur les conditions suivantes.
Refroidissement :: Température intérieure de 27 °C TS / 19 °C TH et température extérieure de 35 °C TS / 24 °C TH.
Chauffage :: Température intérieure de 20 °C TS / (15 °C TH) et température extérieure de 7 °C TS / 6 °C TH.
Longueur des tuyaux :: 7,5 m ; différence de hauteur entre l'unité extérieure et l'unité intérieure : 0 m. Pour un refroidissement avec une température de l'air extérieur inférieure à -5 °C, l'unité extérieure doit être installée au même niveau ou plus haut que les unités intérieures.

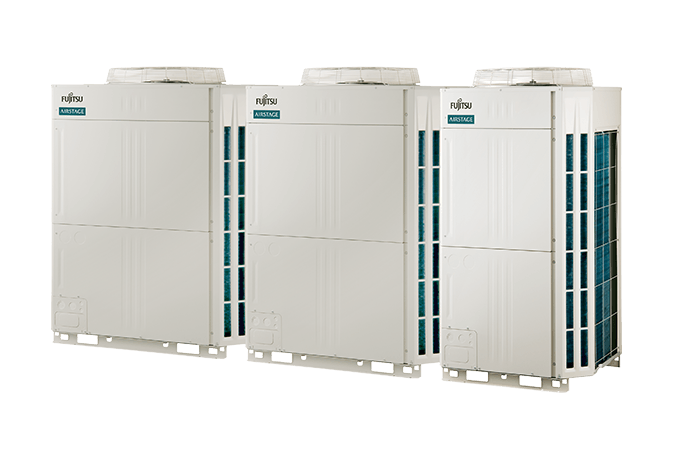

Unité extérieure
