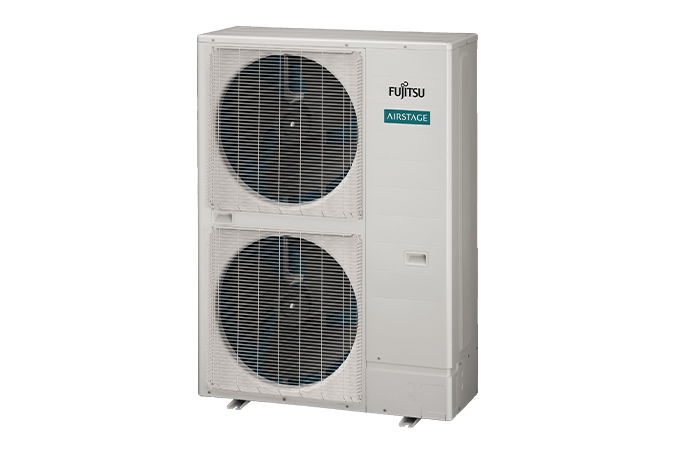

Pompe à chaleur pour type à petite capacité Série J-IV AJY054LELDH [3Phase]
Caractéristiques
- Efficacité en fonctionnement réel
- Longue tuyauterie
- Il est possible de connecter jusqu'à 14 unités*
Puissance
15.5 kW
15.5 kW
(Nominal(e)) /
18.0 kW
(Max.)
Caractéristiques techniques
| Capacité nominale | 6 HP |
|---|---|
| Nombre max. d'unités intérieures connectables*1 | 1 - 14 |
| Puissance des unités intérieures connectables | 7.8 - 23.2 kW |
Spirale
| Source d'alimentation | Phase | Triphasé 3N |
|---|---|---|
| Tension | 400 V | |
| Fréquence | 50 Hz | |
| Puissance | Refroidissement | 15.5 kW |
| Nominal(e) Chauffage | 15.5 kW | |
| Max. Chauffage | 18.0 kW | |
| Puissance absorbée | Refroidissement | 4.96 kW |
| Chauffage | 4.17 kW | |
| Nominal(e) Chauffage | 4.17 kW | |
| Max. Chauffage | 5.41 kW | |
| EER | Refroidissement | 3.12 W/W |
| COP | Nominal(e) Chauffage | 3.71 W/W |
| Max. Chauffage | 3.32 W/W | |
| Débit d'air | 7000 m³/h | |
| Niveau de pression acoustique | Refroidissement | 53 dB(A) |
| Chauffage | 56 dB(A) | |
| Niveau de puissance acoustique | Refroidissement | 67 dB(A) |
| Chauffage | 69 dB(A) | |
| Pression statique externe max. | 30 Pa | |
| Puissance du moteur du compresseur | 3.75 kW | |
| Ailette de l'échangeur de chaleur | Ailette bleue | |
| Dimensions nettes | Hauteur | 1334 mm |
| Largeur | 970 mm | |
| Profondeur | 370 mm | |
| Poids net | 119 kg | |
| Fluide frigorigène | Type | R410A |
| Potentiel de réchauffement global | 2088 | |
| Charge | 5.3 kg (11.1 CO2eq–T) | |
| Diamètre de liaisons frigorifiques | Liquide | φ9.52 mm |
| Gaz | φ19.05 mm | |
| Longueur totale des tuyaux | 180 m | |
| Différence de hauteur max. (Unité extérieure: Supérieur(e)/inférieur(e)) |
50 / 40 m | |
| Plage de fonctionnement | Refroidissement | -5 à 46 °CDB |
| Chauffage | -20 à 21 °CDB | |
Spirale
- Remarque :
- Les caractéristiques techniques sont basées sur les conditions suivantes.
- Refroidissement :
- Température intérieure de 27 °C TS / 19 °C TH et température extérieure de 35 °C TS / 24 °C TH.
- Chauffage :
- Température intérieure de 20 °C TS / (15 °C TH) et température extérieure de 7 °C TS / 6 °C TH.
- Longueur des tuyaux :
- 7,5 m ; différence de hauteur entre l'unité extérieure et l'unité intérieure : 0 m. La fonction de protection peut servir pendant l'utilisation en dehors de la plage de fonctionnement.

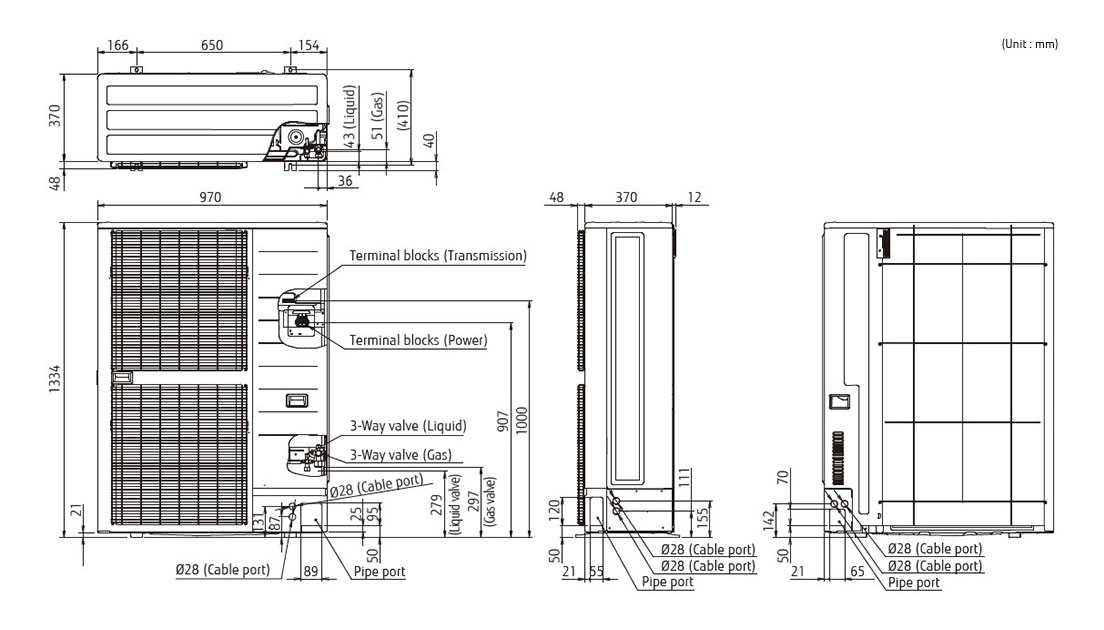

Dimensions
Unité extérieure : AJY054LELDH
