各部の名称と働き(室内機・室外機)

正しくお使いいただくために、各部の名前と位置を確認してください。


上下風向板

 左右風向板(上下風向板の奥)

 補助風向板(上下風向板の上)

    • 上下風向板が風を下方向に調節するときに、風を下におさえるように動きます。

 人感センサー

 電源プラグ

 吸込グリル

 リモコン受信部


本体表示部

ランプの種類
ランプの状態
室内機の状態
➊運転ランプ(緑)点灯

おそい点滅

➋タイマーランプ(橙)

点灯

➌クリーンランプ(黄)

点灯

おそい点滅

はやい点滅

➍お知らせランプ(黄)

※ お知らせの内容を音声で確認できます。

(→音声お知らせ)

点灯

おそい点滅

はやい点滅

➎無線LANランプ(白)

点灯

おそい点滅

はやい点滅


吸込グリルを取り外した状態

 無線LAN アダプター

ダストボックス

 銘板(下面)

    • 形名や製造年、エアコンの能力などが記載されています。

本体ボタン

エアフィルター(左右2枚)

プラズマ空清ユニット


室外機

※ 形名によって、形状や大きさが異なります。



お願い
  • 吸込口の熱交換器(アルミフィン)に触らないように注意してください。
  • 室外機の上に乗ったり、物を載せたりしないでください。破損の原因になります。


付属品

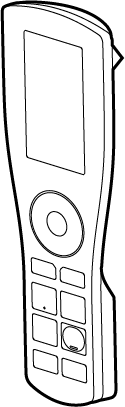

リモコン(1 個)
(→ 各部の名称と働き(リモコン))

単3 形アルカリ乾電池(2 本)
(→ 運転前の準備をする)
リモコンホルダー(1 個)
(→ 各部の名称と働き(リモコン))
リモコンホルダー取付け用ネジ(2 本)
(→ 各部の名称と働き(リモコン))
