Pompe à chaleur pour type à petite capacité Série J-IVL AJY108LELDH [3Phase]
Caractéristiques
- Efficacité en fonctionnement réel
- Longue tuyauterie
- Il est possible de connecter jusqu'à 14 unités*
- Très faible niveau sonore pendant le fonctionnement
Puissance
33.5 kW
33.5 kW
(Nominal(e)) /
37.5 kW
(Max.)
Caractéristiques techniques
| Capacité nominale | 12 HP |
|---|---|
| Nombre max. d'unités intérieures connectables*1 | 1 - 30 |
| Puissance des unités intérieures connectables | 16.8 - 50.2 kW |
Spirale
| Source d'alimentation | Phase | Triphasé 3N |
|---|---|---|
| Tension | 400 V | |
| Fréquence | 50 Hz | |
| Puissance | Refroidissement | 33.5 kW |
| Nominal(e) Chauffage | 33.5 kW | |
| Max. Chauffage | 37.5 kW | |
| Puissance absorbée | Refroidissement | 10.42 kW |
| Chauffage | 8.18 kW | |
| Nominal(e) Chauffage | 8.18 kW | |
| Max. Chauffage | 10.25 kW | |
| EER | Refroidissement | 3.22 W/W |
| COP | Nominal(e) Chauffage | 4.10 W/W |
| Max. Chauffage | 3.66 W/W | |
| Débit d'air | 11000 m³/h | |
| Niveau de pression acoustique | Refroidissement | 59 dB(A) |
| Chauffage | 62 dB(A) | |
| Niveau de puissance acoustique | Refroidissement | 73 dB(A) |
| Chauffage | 75 dB(A) | |
| Pression statique externe max. | 40 Pa | |
| Puissance du moteur du compresseur | 4.7 kW | |
| Ailette de l'échangeur de chaleur | Ailette bleue | |
| Dimensions nettes | Hauteur | 1428 mm |
| Largeur | 1080 mm | |
| Profondeur | 480 mm | |
| Poids net | 178 kg | |
| Fluide frigorigène | Type | R410A |
| Potentiel de réchauffement global | 2088 | |
| Charge | 7.5 kg (15.7 CO2eq–T) | |
| Diamètre de liaisons frigorifiques | Liquide | φ12.7 mm |
| Gaz | φ28.58 mm | |
| Longueur totale des tuyaux | 400 m | |
| Différence de hauteur max. (Unité extérieure: Supérieur(e)/inférieur(e)) |
50 / 40 m | |
| Plage de fonctionnement | Refroidissement | -15 à 46 °CDB |
| Chauffage | -20 à 21 °CDB | |
Spirale
- Remarque :
- Les caractéristiques techniques sont basées sur les conditions suivantes.
- Refroidissement :
- Température intérieure de 27 °C TS / 19 °C TH et température extérieure de 35 °C TS / 24 °C TH.
- Chauffage :
- Température intérieure de 20 °C TS / (15 °C TH) et température extérieure de 7 °C TS / 6 °C TH.
- Longueur des tuyaux :
- 7,5 m ; différence de hauteur entre l'unité extérieure et l'unité intérieure : 0 m.
- *
- La plage de refroidissement de -15 à 46 °C est autorisée uniquement lorsque toutes les unités intérieures connectées au système affichent une puissance supérieure à 5,6 kW.

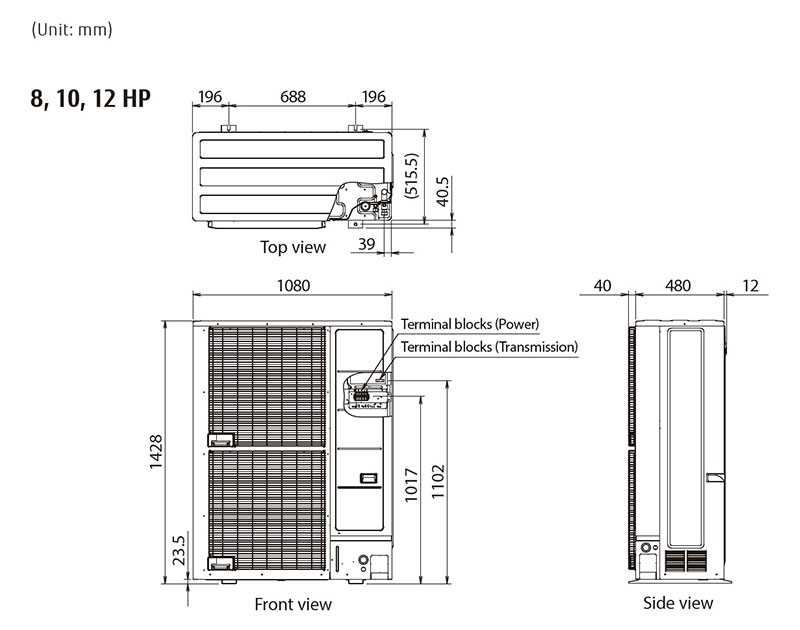

Dimensions

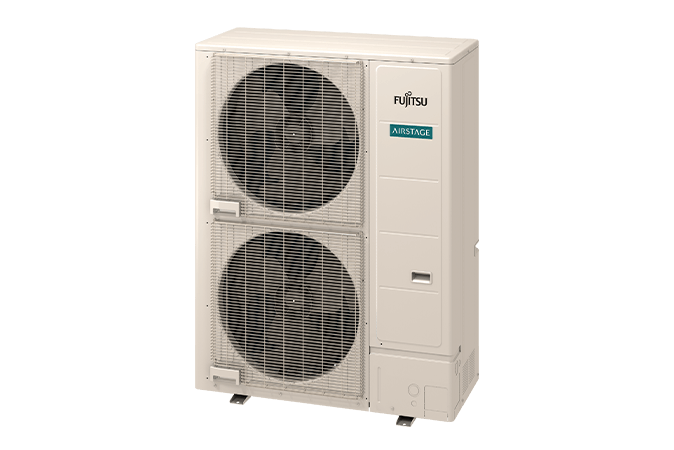

Unité extérieure : AJY108LELDH
