Tipo modular de recuperación de calor Serie V-IV AJY234LALDH

Especificaciones

Rango de capacidad nominal	26 HP
Número máximo de aparatos interiores conectables^*1	2 - 56
Capacidad conectable de aparatos interiores	36.5 - 109.5 kW

Desplazarse

Fuente de alimentación	Fase	Trifásico
	Voltaje	400 V
	Frecuencia	50 Hz
Capacidad	Refrigeración	73.0 kW
Capacidad	Calefacción	73.0 kW
Alimentación de entrada	Refrigeración	25.80 kW
Alimentación de entrada	Calefacción	21.20 kW
EER	Refrigeración	2.83 W/W
COP	Calefacción	3.44 W/W
Velocidad de flujo de aire		13700 + 11100 m³/h
Nivel de presión acústica^*2	Refrigeración	64 dB(A)
Nivel de presión acústica^*2	Calefacción	66 dB(A)
Presión máxima estática externa		82 Pa
Salida del motor del compresor		11 x 1 + 7.5 x 1 kW
Aleta del intercambiador de calor		Aleta azul
Dimensiones netas Altura X Anchura X Profundidad		1690 x 1240 x 765 mm 1690 x 930 x 765 mm
Peso neto		275 kg 252 kg
Refrigerante	Tipo	R410A
	Potencial de calentamiento global	2088
	Carga	11.8 kg (24.6 CO2eq–T) 11.7 kg (24.4 CO2eq–T)
Diámetro del tubo de conexión	Líquido	φ15.88 mm
Diámetro del tubo de conexión	Gas	φ34.92 mm
Diferencia máxima de altura (Aparato exterior: Superior/inferior)		50 / 40 m
Rango de funcionamiento	Refrigeración	-5 a 46 °CDB
Rango de funcionamiento	Calefacción	-20 a 21 °CDB

Desplazarse

Nota:: Las especificaciones se basan en las siguientes condiciones.
Refrigeración:: Temperatura interior de 27 °CDB/19 °CWB y temperatura exterior de 35 °CDB/24 °CWB.
Calefacción:: Temperatura interior de 20 °CDB/(15 °CWB) y temperatura exterior de 7 °CDB/6 °CWB.
Longitud de tubería:: 7,5 m; Diferencia de altura entre el aparato exterior y el interior: 0 m. Cuando el funcionamiento de refrigeración se lleve a cabo a una temperatura del aire exterior inferior a -5 °C, el aparato exterior debe instalarse en una posición superior o igual a la de los aparatos interiores.

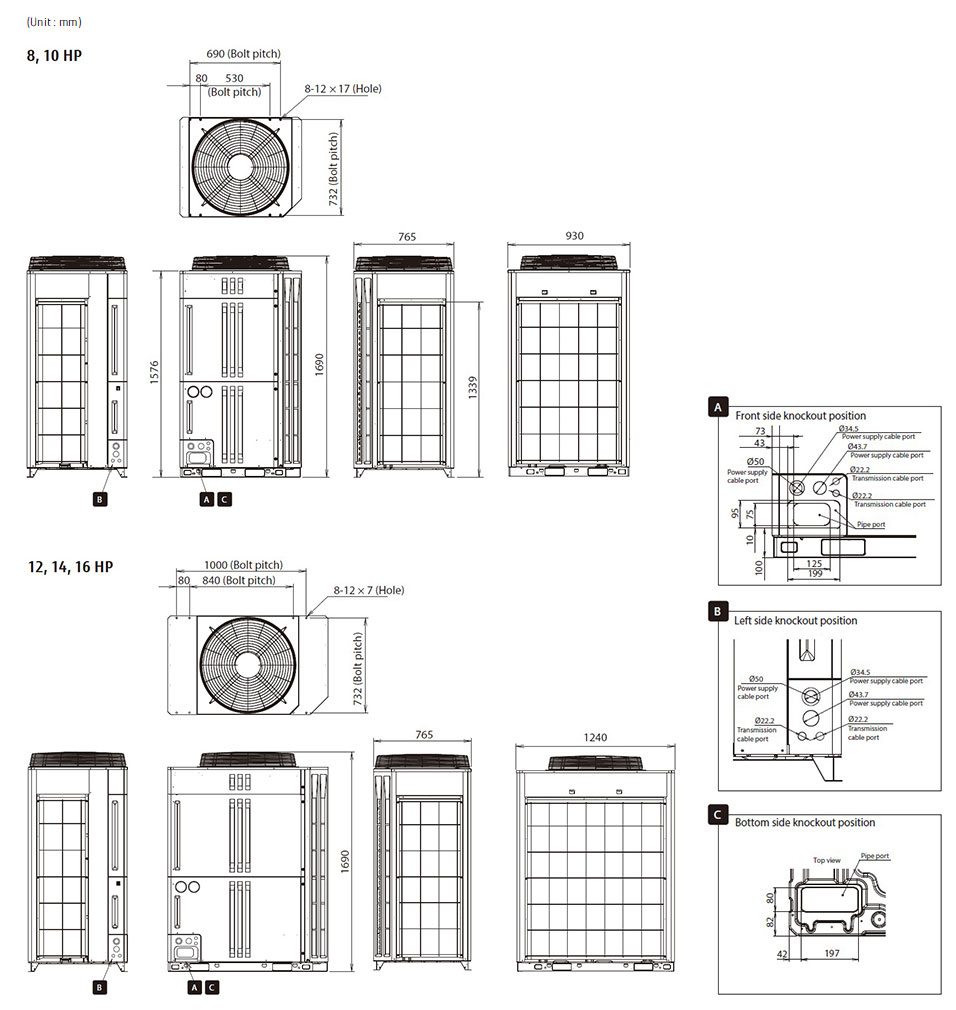

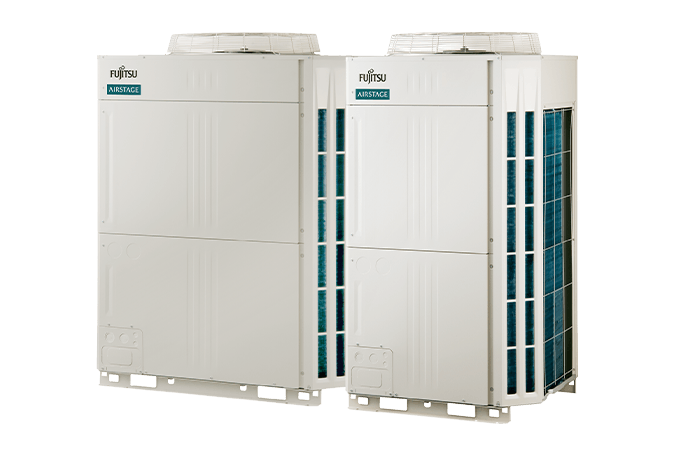

Aparato exterior
