Tipo modular de recuperación de calor Serie V-IV AJY144LALDH  [3Fase]

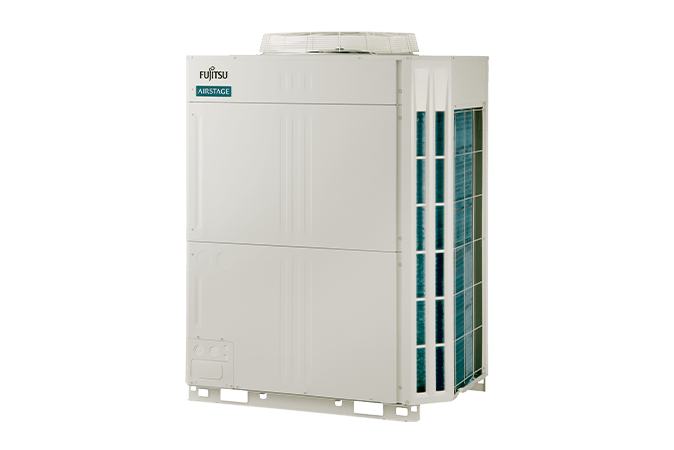

Aparato exterior

Aparato exterior :
AJY144LALDH
Descargar :
Catálogos

Características

  • Nuevo control inteligente del refrigerante
  • Eficiencia en condiciones de funcionamiento real
  • Incluye una tecnología de ahorro de energía que aumenta la eficiencia operativa

Capacidad

Refrigeración   45.0 kW
Calefacción   45.0 kW (Nominal) / 48.0 kW (Máx.)


Especificaciones

Rango de capacidad nominal 16 HP
Número máximo de aparatos interiores conectables*1 2 - 34
Capacidad conectable de aparatos interiores 22.5 - 67.5 kW
Desplazarse
Fuente de alimentación Fase Trifásico 3N
Voltaje 400 V
Frecuencia 50 Hz
Capacidad Refrigeración 45.0 kW
Nominal Calefacción 45.0 kW
Máx. Calefacción 48.0 kW
Alimentación de entrada Refrigeración 16.74 kW
Calefacción 13.76 kW
Nominal Calefacción 13.76 kW
Máx. Calefacción 15.02 kW
EER Refrigeración 2.68 W/W
COP Nominal Calefacción 3.27 W/W
Máx. Calefacción 3.19 W/W
Velocidad de flujo de aire 13700 m³/h
Nivel de presión acústica*2 Refrigeración 63 dB(A)
Calefacción 65 dB(A)
Nivel de potencia acústica Refrigeración 86 dB(A)
Calefacción 87 dB(A)
Presión máxima estática externa 82 Pa
Salida del motor del compresor 11.0 kW
Aleta del intercambiador de calor Aleta azul
Dimensiones netas Altura 1690 mm
Anchura 1240 mm
Profundidad 765 mm
Peso neto 275 kg
Refrigerante Tipo R410A
Potencial de calentamiento global 2088
Carga 11.8 kg (24.6 CO2eq–T)
Diámetro del tubo de conexión Líquido φ12.7 mm
Gas φ28.58 mm
Longitud total de tubería 700 m
Diferencia máxima de altura
(Aparato exterior: Superior/inferior)
50 / 40 m
Rango de funcionamiento Refrigeración -15 a 46 °CDB
Calefacción -20 a 21 °CDB
Desplazarse
Nota:
Las especificaciones se basan en las siguientes condiciones.
Refrigeración:
Temperatura interior de 27 °CDB/19 °CWB y temperatura exterior de 35 °CDB/24 °CWB.
Calefacción:
Temperatura interior de 20 °CDB/(15 °CWB) y temperatura exterior de 7 °CDB/6 °CWB.
Longitud de tubería:
7,5 m; Diferencia de altura entre el aparato exterior y el interior: 0 m. Cuando el funcionamiento de refrigeración se lleve a cabo a una temperatura del aire exterior inferior a -5 °C, el aparato exterior debe instalarse en una posición superior o igual a la de los aparatos interiores.

Dimensiones

Aparato exterior : AJY144LALDH

Aparato exterior
