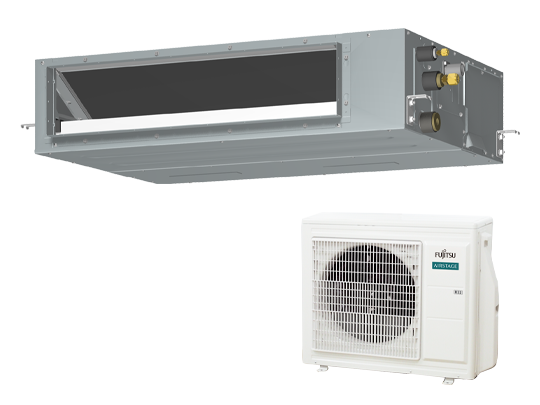

Kanalgerät für mittleren statischen Druck Hohe Effizienz & Komfort ARXH24KMTAP

Inneneinheit :
ARXH24KMTAP
Außeneinheit :
AOEG24KBTB
Download :
Kataloge

Eigenschaften

  • Flaches & kompaktes Design
  • Hohe Energieeinsparung
  • Einfache Wartung
  • Betrieb bei niedrigen Umgebungstemperaturen

Funktionssymbole

Leiser Betrieb Reduziert den Geräuschpegel einer Außeneinheit. Auto changeover: Die Einheit schaltet automatisch zwischen Heiz- und Kühlmodus um, je nach Temperatureinstellung und Raumtemperatur. Automatische Ventilatordrehzahl Ein Mikrocomputer passt den Luftstrom automatisch an Veränderungen der Raumtemperatur an. Auto-Einschalten Bei einem vorübergehenden Stromausfall startet die Klimaanlage automatisch wieder im zuvor eingestellten Betriebsmodus, sobald die Stromversorgung wiederhergestellt wird. Blue Fin Kondensatpumpe als Standard Automatische Luftstromanpassung Erkennt automatisch den erforderlichen Luftstrom für die jeweilige Anwendung und stellt das Volumen entsprechend ein. Externer EIN/AUS-Eingang Spezialkühlung: Spezialkühlung“ ist eine Funktion, die den Betrieb der „Multisystemsteuerung“ unterstützt. Frischluftzufuhr: Frischluft kann über einen Ventilator, der an eine externe Steuereinheit angeschlossen ist, angesaugt werden. Anschließbarer Frischluftkanal Außenluft kann durch Anbringen eines vor Ort gekauften Kanals am Lufteintrittsstutzen und ein optionales Teil zugeführt werden.

Leistung

Kühlen   6.8 kW
Heizen   7.5 kW

Spezifikationen

Stromquelle Phase Einphasig
Spannung 230 V
Frequenz 50 Hz
Leistung Kühlen 6.8 (0.9 - 8.0) kW
Heizen 7.5 (0.9 - 9.1) kW
Eingangsleistung Kühlen 1.890 kW
Heizen 1.870 kW
EER Kühlen 3.60 W/W
COP Heizen 4.01 W/W
PDesign Kühlen 6.8 kW
Heizen (-10 °C) 6.0 kW
SEER Kühlen 6.40 W/W
SCOP Heizen (Mittel) 4.20 W/W
Energieeffizienzklasse Kühlen A++
Heizen (Mittel) A+
Max. Betriebsstromstärke Kühlen 13.60 A
Heizen 13.60 A
Jährlicher Energieverbrauch Kühlen 380 kWh/a
Heizen 1999 kWh/a
Feuchtigkeitsabfuhr 2.20 l/h
Schalldruckpegel*2 Inneneinheit (Kühlen) Hoch 34 dB(A)
Mittel 30 dB(A)
Niedrig 28 dB(A)
Leise 26 dB(A)
Inneneinheit (Heizen) Hoch 34 dB(A)
Mittel 30 dB(A)
Niedrig 28 dB(A)
Leise 26 dB(A)
Schalldruckpegel*2 Außeneinheit (Kühlen) Hoch 53 dB(A)
Außeneinheit (Heizen) Hoch 54 dB(A)
Schallleistungspegel Inneneinheit (Kühlen) Hoch 60 dB(A)
Inneneinheit (Heizen) Hoch 60 dB(A)
Außeneinheit (Kühlen) Hoch 65 dB(A)
Außeneinheit (Heizen) Hoch 66 dB(A)
Luftdurchsatz Inneneinheit (Kühlen) Hoch 1230 m³/h
Außeneinheit (Kühlen) Hoch 2700 m³/h
Statischer Druckbereich (serienmäßig) 30 - 150 (50) Pa
Netto Abmessungen
Inneneinheit		 Höhe 240 mm
Breite 1000 mm
Tiefe 700 mm
Netto Abmessungen
Außeneinheit		 Höhe 716 mm
Breite 820 mm
Tiefe 315 mm
Nettogewicht Inneneinheit 31.0 kg
Außeneinheit 42.0 kg
Verbindungsrohrdurchmesser Flüssig φ6.35 mm
Gas φ12.7 mm
Durchmesser des Kondensatschlauchs φ25(I.D.), φ32(O.D.) mm
Max. Rohrlänge (Vorgefüllt) 30.0 (20.0) m
Max. Höhenunterschied 25 m
Betriebsbereich Kühlen -15 bis 46 °C DB
Heizen -15 bis 24 °C DB
Kältemittel Typ R32
Treibhauspotenzial 675
Füllmenge 1250 g (0.844 CO2eq–T)
Scroll

Abmessungen

Inneneinheit : ARXH24KMTAP
