AIRSTAGE VRF 空調系統 J-IIS系列

J-IIS 系列

機型

4 HP AJC112LCTAH
5 HP AJC140LCTAH
6 HP AJC155LCTAH

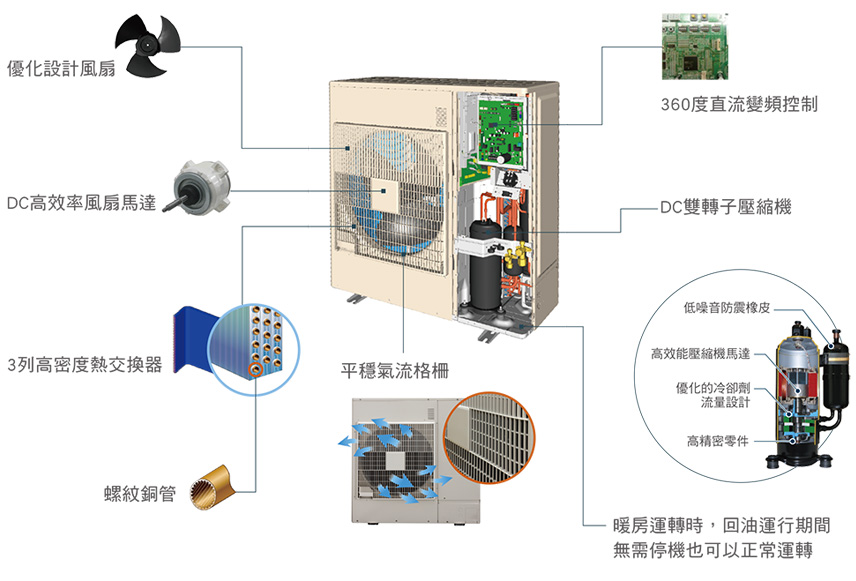

特色

搭載富士通獨家研發壓縮機

優化設計風扇

優化的風扇葉片設計,可降低高速運轉的噪音

DC高效率風扇馬達

直流風扇馬達是依照室外溫度變化可降低輸入功率,達到省電、靜音的效果,營造舒適靜音的環境

3列高密度熱交換器

採用3列高密度熱交換器,內有14個迴路,增加熱交換能力,可加大傳熱效果

螺紋銅管

改進內螺紋的角度和螺紋數,增加散熱面積,以提高散熱性能

360度直流變頻控制

搭載省能高效率的360度直流變頻控制器,操控靈敏

DC雙轉子壓縮機

搭載富士通自製DC雙轉子壓縮機確保室外機發揮最大效能

平穩氣流格柵

三個方向平穩出風,避免氣流短循環保證良好的散熱效果

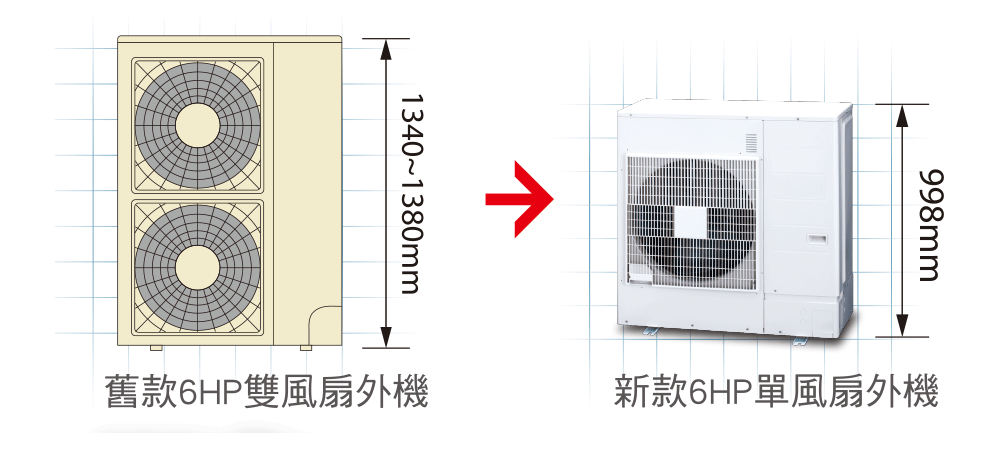

15.1kW單一風扇的小巧室外機,安裝靈活

富士通以突破性技術,將一般須以雙風扇方能達到的15.1kW室外機,縮小為單一風扇,搬運方便安裝空間不受限

室外機全面防護防蝕技術,藍波處理

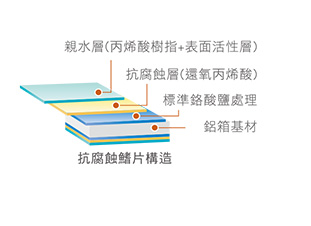

台灣靠近沿海、硫磺等地區的居家環境,以及由居家排水溝向上蒸發的沼氣,容易導致空調室外機受腐蝕、氧化,以致減少使用壽命。富士通VRF的室外機,特別在一般鋁製鰭片上塗一層壓克力樹脂和親水膜,使其具有一定的抗蝕能力,延長產品使用壽命。

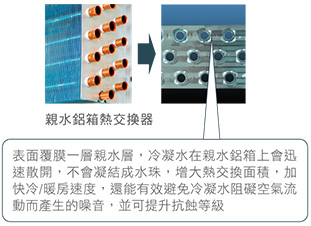

表面覆膜一層親水層,冷凝水在親水鋁箱上會迅速散開,不會凝結成水珠,增大熱交換面積,加快冷/暖房速度,還能有效避免冷凝水阻礙空氣流動而產生的噪音,並可提升抗蝕等級

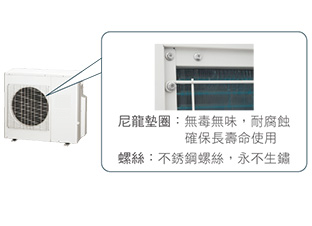

尼龍墊圈:無毒無味,耐腐蝕確保長壽命使用 螺絲:不銹鋼螺絲,永不生鏽

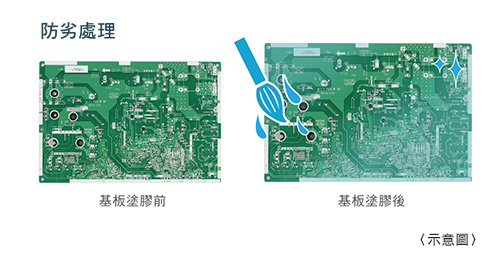

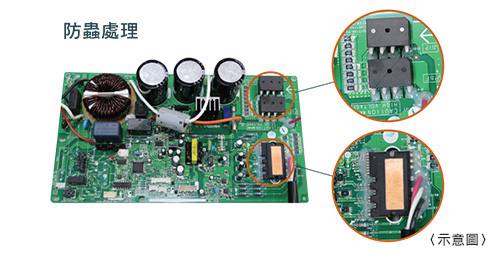

室外機全面防護,基板塗膠處理防劣、防蟲

變頻權威富士通空調的VRF室外機,內置微電腦基板,用來處理大量環境資訊並指揮各主要零件完美運作,為了延長基板壽命及確保機器的穩定運轉,我們特別針對基板塗上防護膠層,讓基板不易劣化故障,更可大幅降低蟲害造成的基板燒損。

靈活應對各種住宅類型需求

三種不同能力的室外機,可靈活應對各種不同大小的建築 (適用於空調面積20-45坪)

室外機連結率

型號 kW HP 可連接的室內機組總能力指數* 室內機最大連接台數
連結率(%)*
50% 100% 130%
AJC112LCTAH 11.2 4 HP 5.60 11.20 14.56 6台
AJC140LCTAH 14.0 5 HP 7.00 14.00 18.20 8台
AJC155LCTAH 15.1 6 HP 7.55 15.10 19.63 8台
連結的室內機組總運轉能力必須為室外機組能力指數的50%∼130%。
超過百分之百連結率,需注意使用條件。

系統管道設計

總配管長度最大可達80m,靈活搭配,輕鬆滿足各類空間需求

AJC112LCTAH - 4 HP AJC140LCTAH - 5 HP AJC155LCTAH - 6 HP
室外機到最近的室內機長度 a + b + e 、a + c+ i ≧5m
室外機到第一支分歧管 a ≧3m
最大可允許配管長度 冷媒管路長度 a + d, a + h ≦50m
總配管長度 a + d + e + f + g + h + i + j + k ≦80m
在第一個室內分歧頭及最遠距離的室內機組之間 d, h ≦40m
最大可允許高度差 室內機組之間 H2, H3 ≦15m
室外機組及室內機組之間 H1 ≦30m
總冷媒量 ≦6.83 kg
本產品的最大長度如表所示。
若機組之間的距離超過所示, 將無法確保正常地運作。
請務必遵守冷媒總量的限制。
填充冷媒時超出冷媒總量的限制將會導致故障。
