Intelligente Kältemittelsteuerung

Fujitsu General stellt eine neue Außeneinheit mit einer neuen Kältemittelsteuerung vor.

Die neue Kältemittelsteuerung wird je nach Raumwärmelast geregelt und bietet einen hohen Komfort. Darüber hinaus ermöglicht die neue Kältemittelsteuerung weitere Energieeinsparungen.

*Die Verbesserung durch die Steuerung sowie die tatsächliche Sinuskurve variieren je nach Kombination der Inneneinheiten und den Systembetriebsbedingungen.

Erhöhung der Anzahl der maximal anschließbaren Inneneinheiten

Leistungsbereich der anschließbaren Inneneinheiten

Neues Modell (VR-IV) : 25 %* bis 150 %

Aktuelles Modell (VR-II) : 50 % bis 150 %

*Bei modularen Systemen ist ein Betrieb von 25 % bis 49,9 % im gesamten System möglich. (Einzelgerät)

Anzahl der anschließbaren Inneneinheiten: Raumsparende Kombination

Energiesparende Technologien für eine höhere Betriebseffizienz

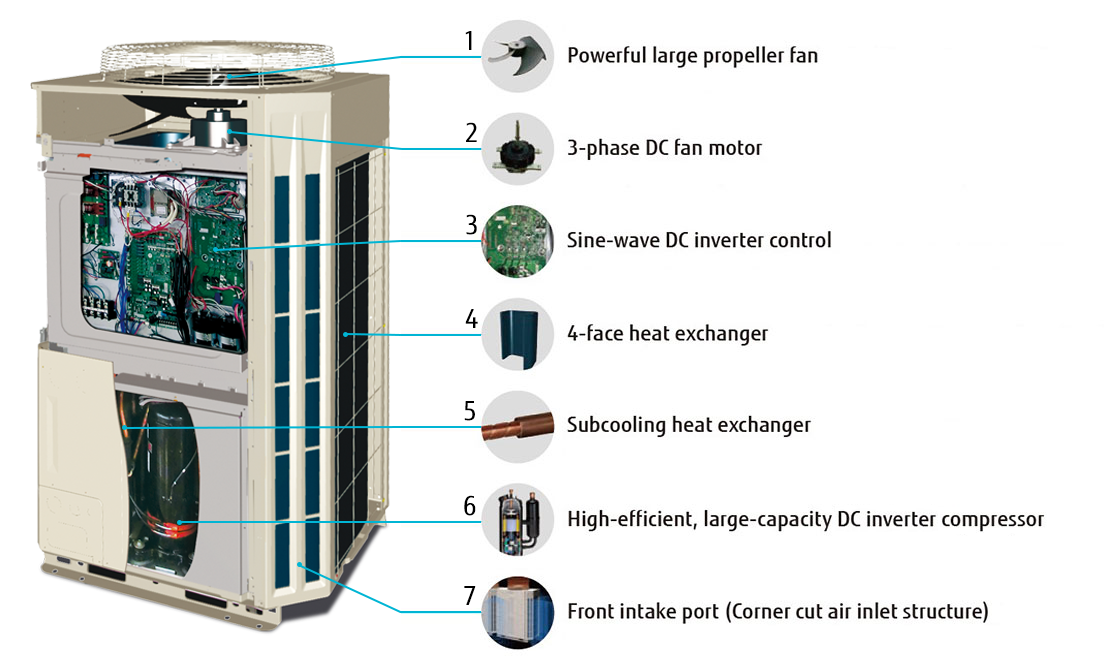

1. Großer, leistungsstarker Axialventilator

Der mit der Technologie CFD*1 ausgestattete Ventilator bietet eine hohe Leistung sowie einen leisen Betrieb.

*1.
CFD: Computational Fluid Dynamics (Numerische Strömungsdynamik)

2. 3-phasiger Gleichstrom-Lüftermotor

Ein Gleichstrom-Lüftermotor mit hochentwickelter Treibersteuerung bietet eine wesentlich verbesserte Energieeffizienz. Darüber hinaus ist dieser Motor leise im Betrieb.

3. Gleichstrom-Inverter-Steuerung

Ein Motor mit intelligentem Stromversorgungsmodul (IPM) verringert Schaltverluste und erzielt eine hohe Effizienz.

4. Wärmetauscher mit vier Lagen

Der Wärmetauscher mit vier Lagen verfügt über eine größere effektive Oberfläche und bietet eine signifikant effizientere Wärmetauschleistung.

5. Unterkühlungswärmetauscher

Durch die Doppelrohrleitungsstruktur mit interner Abstrahlung wird eine herausragende Wärmetauscheffizienz erreicht.

6. Hocheffizienter, hochleistungsfähiger DC-Inverter-Verdichter

Hocheffizienter DC-Doppelrollkolbenverdichter mit hoher Kapazität und ausgezeichneter sofortiger Leistungsfähigkeit.

7. Vordere Luftansaugung mit abgerundeten Ecken

Bei der Installation mehrerer Außeneinheiten sorgt die Luftansaugung mit abgerundeten Ecken für einen verbesserten Luftstrom durch den Wärmetauscher.

Erweitertes Anschlussverhältnis (für Mehr-Parteien-Anwendungen)

Diese Funktion ist besonders effektiv, wenn Gebäude bereits in der Bauphase teilklimatisiert wird. Die Installationsarbeiten können flexibel für jede Partei erfolgen.

Beispiel für aktuelles Modell (VR-II) mit 12 PS: 6 PS-Betrieb für 50 % erforderlich.

Beispiel für aktuelles Modell (VR-II) mit 12 PS: 6 PS-Betrieb für 50 % erforderlich.

Modulare Ausführung

Eine Außeneinheit versorgt effizient die anschließbaren Inneneinheiten im gesamten System. (25 %-iger Betrieb durch mehrere Einheiten ist nicht verfügbar.)

Beispiel: Um eine Betriebsleistung von 25 % (5 PS) von 20 PS (10 PS x 2 Einheiten) zu erreichen, wird eine 10-PS-Außeneinheit mit einer Leistung von 5 PS betrieben. →Es werden nicht 2 Einheiten mit einer Leistung von 25 % betrieben.

Zusätzliche Installation ohne Austausch der Hauptrohrleitung

Installationsarbeiten können mittels des Hauptrohrleitungsdurchmessers im finalen System erfolgen. Anders als bei dem aktuellen Modell ist ein Austausch der Hauptrohrleitung nicht erforderlich, sodass doppelte Arbeitsaufwände vermieden werden.

Effizienz im aktuellen Betrieb

Hoher COP (max. Heizleistung) für alle Kombinationen dank unserer eigenen Technologie, dem einzigartigen Wärmetauscher, und hocheffizientem DC-Doppelrollkolbenverdichter.

Raumsparende Kombination

Energieeffiziente Kombination

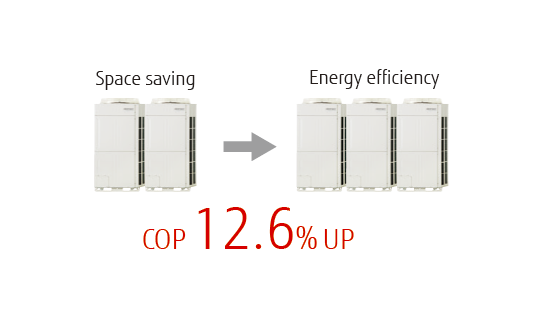

Für Kombinationen mit 24 PS

Ausschließlich DC Inverter-Verdichter

Hochleistungsfähiger DC Inverter-Verdichter

Hocheffizienter DC-Doppelrollkolbenverdichter mit hoher Kapazität und ausgezeichneter sofortiger Leistungsfähigkeit.

Steuerung mehrerer Außeneinheiten

Wenn mehrere Außeneinheiten miteinander verbunden werden, folgt jeder Verdichter einer ausgeklügelten Steuerung. Anstatt einen Verdichter bei Vollast zu betreiben und Kühlmittel durch einen Wärmetauscher zu leiten, werden alle Verdichter unter Teillast betrieben und das Kältemittel wird auf alle Wärmetauscher verteilt. Dies ermöglicht eine höhere Systemeffizienz.

Kältemittelsteuerung im Wärmetauscher

Der Wärmetauscher der Außeneinheit ist zweigeteilt und besteht aus einer oberen sowie einer unteren Komponente. Durch eine optimierte Kältemittelführung und-steuerung wird die Effizienz des Wärmetauschers gesteigert, indem das Kältemittel verstärkt durch den oberen Teil des Wärmetauschers gelenkt wird, wo mehr Luft angesaugt wird.

Flexibler Rohrleitungsanschluss

Der Einsatz verschiedener Rohrleitungen und RB-Einheiten ermöglicht eine flexible Verlegung von Kältemittelleitungen, die an dem Raumlayout und der Gebäudestruktur ausgerichtet ist.

  • Eine RB-Einheit kann beliebig zwischen der ersten Abzweigung und der Inneneinheit platziert werden.
  • Die maximale Höhendifferenz zwischen den RB-Einheiten beträgt 15 m.

*1. Bei ausschließlichem Kühlbetrieb ist keine RB-Einheit erforderlich.

Flexible Installation der RB-Einheiten

Kleines & flaches, platzsparendes Design. 198 mm hoch!

  • Kondensatablauf nicht erforderlich
  • Die Position der Steuer-Einheit kann entsprechend der Installationsumgebung verändert werden.
  • Einfache Installation von Mehrfachverteilern

RB-Box mit einem Anschluss:

Installationsfreiheit

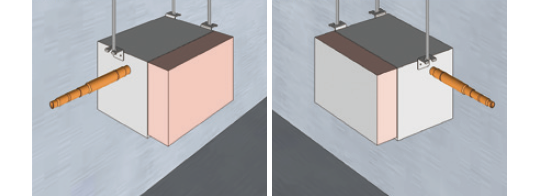

Der elektrische Schaltkasten kann auf beiden Seiten der RB-Einheit installiert werden!

Der elektrische Schaltkasten kann auf der Einheit RB installiert werden!

RB-Box mit 4 Anschlüssen:

Zwei Anschlussklemmensets für mehr Flexibilität

Zwei RB-Einheiten können in Serie geschaltet werden.

RB-Box mit 8/12 Anschlüssen:

Einfache Wartung bei geringen Platzverhältnissen

Seitlich zugänglich für die einfache Wartung.

Einfacher Zugang zu und Wartung von Schaltkästen durch Hinunterschieben der Frontabdeckung.

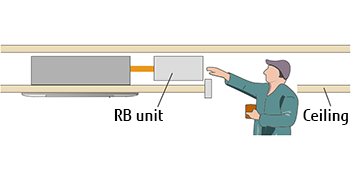

Einfacher Zugang zu und Austausch von Komponenten selbst in schmalen Deckenbereichen.

RB-Einheit (Multi-Split/8 Abzweigungen)

RB-Einheit (Multi-Split/12 Abzweigungen)
