PRESS RELEASE

2014年12月3日
株式会社富士通ゼネラル
(NO.14-N05-22)

業界トップクラス(注1)の省エネ性能と施工の自由度を高めた

追加型ビル用マルチエアコン
「AIRSTAGE®」V-Ⅲシリーズを欧州向けに新発売

(室外ユニット6機種・39組合せ/室内ユニット61機種

当社は、業界トップクラス(注1)の省エネ性能と施工の自由度を高めた追加型ビル用マルチエアコン「AIRSTAGE」V-Ⅲシリーズ(8/10/12/14/16/18馬力)を、欧州市場向けに2015年1月より発売いたします。

近年、世界各地域における省エネルギー政策はますます規制が厳しくなってきています。中でも、欧州地域の省エネ規制では、空調機器自体の規制だけではなく、それが設置される建物全体の消費エネルギー総量を制限する規制を行うなど、より高いレベルでの省エネ規制が導入されています。こうした中、店舗やオフィスでの電力消費量に大きな比重を占める業務用空調システムにおいても、より高い省エネ性能が求められています。また、業務用物件では、さまざまな構造の建物にも対応できるような設置性の良さも重要なポイントとなっています。

新シリーズは、最大3台の室外機を組み合わせて最大で54馬力150kWの能力を発揮する追加型ビル用マルチエアコンで、「高密度マルチパス熱交換器」に加え、「大容量DCツインロータリー圧縮機」、「正弦波DCインバーター制御」など独自の省エネ技術で高い省エネ性能を実現しました。特に8馬力機種では業界トップクラス(注1)のCOP4.84(暖房時)を達成しました。

施工面では、狭い場所に設置可能な「コーナーカット吸込み構造」や室内外機の配管長を最長165mにするなどして従来機で好評の設置性の自由度をさらに高め、様々な建物構造に対応します。

今後も世界各国の省エネルギー政策に応えた商品を開発し、ビル用マルチエアコン事業を始めとする空調機事業のさらなる拡大を目指します。

「AIRSTAGE」V-Ⅲシリーズ室外機のイメージ
「AIRSTAGE」V-Ⅲシリーズ室外機
8/10馬力(左) 12/14/16/18馬力(右)



主な特長

  1. 業界トップクラス(注1)の省エネルギー効率COP4.84(8馬力・暖房時)を達成した高効率運転
  1. 「コーナーラウンド型マルチパス熱交換器」と「上下個別冷媒制御」で高効率化
  2. 複数の熱交換器を効率よく活用する「分散運転制御」
  3. 大容量DCツインロータリー圧縮機の搭載により冷媒回路を高効率化
  1. 従来機から好評の自由度が高い設置性をさらに向上
  1. 「コーナーカット吸込み構造」を採用した省設置スペース設計の室外機
  2. 最遠長165m、最大総配管長1,000mまでの長配管設計により施工の自由度を向上
  3. 機外静圧82Paの室外機により高層の各階設置やバルコニー設置が容易
  1. 用途と規模に応じたコントローラーのラインアップを充実
  1. 個別対応リモコンの多彩なラインアップ
  2. 管理規模に応じた多様な集中管理機器
  1. 顧客要望に応えたラインアップの拡充
  1. 室外機(8馬力~54馬力:39組合せ)
  2. 室内機(1.1kW~28.0kW:61機種)

1. 業界トップクラス(注1)の省エネルギー効率COP4.84(8馬力・暖房時)を達成した高効率運転

「AIRSTAGE」V-Ⅲシリーズは、独自のさまざまな省エネ技術により高い省エネ性能を実現しました。特に8馬力機種では業界トップクラス(注1)の省エネルギー効率COP4.84(暖房時)を達成し、高効率運転を実現しました。

ⅰ) 「コーナーラウンド型高密度マルチパス熱交換器」と「上下個別冷媒制御」で高効率化を実現

熱交換効率の良い「コーナーラウンド型高密度マルチパス熱交換器」(Φ7mmの細径銅管、コーナーラウンド形状)に加え、熱交換器を上下に分割し、それぞれに流れる冷媒の量を、熱交換器に吸い込まれる風量に合わせて適切に制御する独自の制御運転機能を搭載しました。これにより、熱交換器の性能を最大限に引出し、運転の高効率化を実現しました。

高効率冷媒流量制御のしくみ説明図(イメージ)

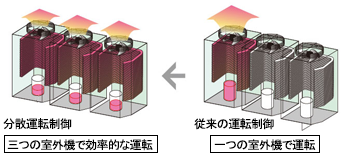

ⅱ) 複数の熱交換器を効率よく活用する「分散運転制御」

室内機からの要求能力に応じて、各室外機の熱交換器をフルに活用した「分散運転制御」を行うこと で、熱交換効率が大幅に向上しました。

圧縮機も最大負荷で運転せず、最も効率の良い安定した運転を 持続します。また、一つの室外機に運転が集中しないので機器の信頼性も向上しました。

一つの室外機で運転する従来機種から三つの室外機で効率的な運転をする新機種の説明図(イメージ)


ⅲ) 大容量(16馬力)DCツインロータリー圧縮機の搭載により冷媒回路の高効率化を実現

回転ロスの少ない正弦波駆動方式のDCインバーター制御と新開発の16馬力DCツインロータリー 圧縮機により、圧縮機を1台に集約しました。

従来の2台の圧縮機を連結した場合の能力ロスを低減し、高効率化を図りました。

2. 従来機から好評の自由度が高い設置性をさらに向上

「AIRSTAGE」V-Ⅲシリーズは狭い場所に設置可能な「コーナーカット吸込み構造」を採用。長配管、高機外静圧など、従来機種で好評の設置性の自由度をさらに高め、様々な建物構造に対応します。

ⅰ) 「コーナーカット吸込み構造」を採用した省設置スペース設計の室外機

室外機は、好評の「コーナーカット吸込み構造」を採用し、狭い場所に設置しても十分な吸込み風量を確保し、省スペース設置を可能としています。

「コーナーカット吸込み構造図」「隣接設置時の風の流れ」の説明図

コーナーカット吸込み構造:上面図(左)、 隣接設置時の風の流れ(右)

ⅱ) 最遠長165m、最大総配管長1,000mまでの長配管設計により施工の自由度を向上

最遠長165m、最大配管長1,000m、第一分岐から最遠室内機まで配管長を90mとした長配管設計、また、室内機―室外機間の高低差は最大50m、室内機間の高低差は最大15mまで対応できる配管設計となっており、様々な建物構造に対しての施工を可能としています。

最遠長165m、最大総配管長1,000mまでの長配管設計の説明図


ⅲ) 機外静圧82Paの室外機により高層の各階設置やバルコニー設置が容易

大口径プロペラファンと3相DCファンモーターの採用により、機外静圧82Paまで対応が可能となりました。これにより、高層ビルの各階設置やバルコニー設置が容易になりました。

3. 用途と規模に応じたコントローラーのラインアップを充実

「AIRSTAGE」V-Ⅲシリーズでは、室内機1台からの制御に適した個別対応リモコンから室内機1,600台までを管理する集中管理機器を用途と規模に応じて揃え、コントローラーのラインアップ充実を図っています。

ⅰ) 個別対応リモコンの多彩なラインアップ

省エネに役立つ機能を搭載し、さらに操作性を大幅に高めた「タッチパネル式リモコン」
  • 省エネに役立つ機能をさらに強化
    あらかじめ設定できる室内温度の範囲を制限して冷やしすぎ、温めすぎを防止する機能や、ムダな運転を防止する「消し忘れ防止タイマー」を追加。「消し忘れ防止タイマー」はタイマーが動作する時刻を設定することが可能で、一例として「就業時間は継続運転、残業時間は運転開始から一定時間で自動的に運転OFF」など、きめの細かい管理ができます。
  • タッチパネルを採用し、操作性を大幅に向上
    ワンタッチで画面切換えができ、必要な操作が簡単にできます。
  • 各地の言語で表示可能
    英語、中国語、フランス語、ドイツ語、スペイン語、ポーランド語、ロシア語の7か国語の表示対応が可能です。

「タッチパネル式リモコン」写真

タッチパネル式リモコン


その他の個別リモコンの多彩なラインアップ

リモコンイメージ

ワイヤレスリモコン

リモコンイメージ

ワイヤードリモコン

リモコンイメージ

シンプルワイヤードリモコン


ⅱ) 管理規模に応じた多様な集中管理機器

リモコンイメージ

室内機128台制御

グループリモコン

リモコンイメージ

室内機100台制御

集中コントローラー

リモコンイメージ

室内機400台制御

タッチパネルコントローラー

リモコンイメージ

室内機1600台制御

システムコントローラー
(ソフトウェア)


4. 顧客要望に応えたラインアップの拡充

8馬力から2馬力ごとに最大54馬力まで室外機をラインアップ。39機種のバリエーションから選ぶことができます。

室内機は、1.1kWから28.0kWの16タイプ、61機種をそろえ、小さな個室スペースから大規模スペースまで対応できます。

ⅰ) 室外機(8馬力~54馬力:39組合せ)

能力レンジ 8
HP
10
HP
12
HP
14
HP
16
HP
18
HP
20
HP
22
HP
24
HP
26
HP
28
HP
30
HP
32
HP
34
HP
36
HP
38
HP
40
HP
42
HP
44
HP
46
HP
48
HP
50
HP
52
HP
54
HP
省スペース 8HP有り 10HP有り 12HP有り 14HP有り 16HP有り 18HP有り 20HP有り 22HP有り 24HP有り 26HP有り 28HP有り 30HP有り 32HP有り 34HP有り 36HP有り 38HP有り 40HP有り 42HP有り 44HP有り 46HP有り 48HP有り 50HP有り 52HP有り 54HP有り
省エネ         16HP有り 18HP有り 20HP有り   24HP有り 26HP有り 28HP有り 30HP有り 32HP有り 34HP有り 36HP有り 38HP有り 40HP有り 42HP有り 44HP有り 46HP有り

ⅱ) 室内機(1.1kW~28.0kW:61機種)

  1.1
kW
2.2
kW
2.8
kW
3.6
kW
4.5
kW
5.6
kW
7.
1kW
9.0
kW
10.0
kW
11.2
kW
12.5
kW
14.0
kW
18.0
kW
22.4
kW
25.0
kW
28.0
kW
小型天井カセット 1.1kW有り 2.2kW有り 2.8kW有り 3.6kW有り 4.5kW有り 5.6kW有り 7.1kW有り
厚型天井カセット           5.6kW有り 7.1kW有り 9.0kW有り 10.0kW有り 11.2kW有り 12.5kW有り 14.0kW有り
薄型天井カセット           5.6kW有り 7.1kW有り
スリムダクト 1.1kW有り 2.2kW有り 2.8kW有り 3.6kW有り 4.5kW有り 5.6kW有り 7.1kW有り
小型ダクト   2.2kW有り 2.8kW有り 3.6kW有り 4.5kW有り 5.6kW有り
中静圧ダクト             7.1kW有り 9.0kW有り   11.2kW有り 12.5kW有り
高静圧ダクト                   11.2kW有り 12.5kW有り   18.0kW有り
超大型ダクト                           22.4kW有り 25.0kW有り
小型壁掛け(注2) 1.1kW有り 2.2kW有り 2.8kW有り 3.6kW有り 4.5kW有り
大型壁掛け           5.6kW有り 7.1kW有り 9.0kW有り
天吊床置き       3.6kW有り 4.5kW有り 5.6kW有り 7.1kW有り
天吊               9.0kW有り   11.2kW有り 12.5kW有り 14.0kW有り
外気処理機                       14.0kW有り   22.4kW有り   28.0kW有り

主な仕様・発売時期・生産台数

室外機の主な仕様

機種名 AJY072LALBH AJY090LALBH AJY108LALBH
電源 三相 400V 50Hz
冷房能力 22.4kW 28.0kW 33.5kW
暖房能力 25.0kW 31.5kW 37.5kW
エネルギー効率 冷房時 4.31EER 3.85EER 3.74EER
暖房時 4.84COP 4.35COP 4.34COP
寸法 (高さ × 幅 × 奥行) 1,690 × 930 × 765mm 1,690 × 1,240 × 765mm
質量 252kg 275kg
発売時期 2015年1月
機種名 AJY126LALBH AJY144LALBH AJY162LALBH
電源 三相 400V 50Hz
冷房能力 40.0kW 45.0kW 50.0kW
暖房能力 45.0kW 50.0kW 50.0kW
エネルギー効率 冷房時 3.65EER 3.46EER 3.02EER
暖房時 4.03COP 3.67COP 3.67COP
寸法 (高さ × 幅 × 奥行) 1,690 × 1,240 × 765mm
質量 275kg
発売時期 2015年1月

生産台数 (初年度)

10,000台 (室外機ベース・全機種合わせて)

注釈

注1 業界トップクラス :
2014年12月3日現在。当社調べ。欧州市場におけるヒートポンプタイプの8馬力(22.4kW)クラスで。
注2 小型壁掛け :
小型壁掛けは、通常と低騒音の2種類を揃えています。

※「AIRSTAGE」は当社の登録商標です。



発表資料中の「価格」・「仕様」など記載内容は、発表日現在のものです。
予告なしに変更されることがありますので、ご了承ください。
