Airstage™ (VRF Systeme) VR-II Serie

Systemübersicht

Simultaner Kühl- und Heizbetrieb mit 1 Kältemittelsystem

Kühl- und Heizbetrieb für jede Inneneinheit frei wählbar, um simultanes Kühlen und Heizen für Räume mit großen Temperaturunterschieden etc. zu gewährleisten.

Jährlicher Kühlbetrieb

Jährlicher Kühlbetrieb für Räume und andere Bereiche, die eine konstante Temperatursteuerung das ganze Jahr über erfordern.

Reaktion auf Änderungen von Raumtemperaturen

Betriebsmodus bei großen Temperaturunterschieden tagsüber oder zwischen den Jahreszeiten frei änderbar.

Eigenschaften

Hohe Betriebs- und Energieeffizienz

Hohe Betriebs- und Energieeffizienz dank unseren Wärmerückgewinnungssystemen, die den zu kühlenden Räumen entzogene Wärme, wird den Räumen zur Verfügung gestellt, welche beheizt werden.

Die Energiesparende Technologie steigert die Betriebseffizienz.

Großer, leistungsstarker Axialventilator

Durch die Verwendung der CFD*1-Technologie und eines neu gestalteten Lüfters ist ein leistungsstarker "Low-Noise"-Betrieb möglich.

*1.
CFD = Computational Fluid Dynamics (Numerische Strömungsdynamik)

3-phasiger DC Lüftermotor

Verbesserte Effizienz durch hocheffizienten Motor mit ausgeklügelter Antriebssteuerung. Mit dem DC Lüftermotor ist außerdem ein "Low-Noise"-Betrieb möglich.

DC Sinus-Inverter-Steuerung

Hohe Effizienz durch reduzierte Umschaltverluste mittels IPM.

Wärmetauscher mit vier Lagen

Die Wärmetauschereffizienz wurde durch den neuen, vierlagigen Wärmetauscher mit großer Oberfläche stark verbessert.

Unterkühler

Hohe Wärmeaustauschereffizienz durch eine Sicherheits-Doppelrohr Konstuktion.

Hocheffizienter, leistungsstarker DC Inverter-Verdichter

Hocheffizienter DC-Doppelrollkolbenverdichter mit ausgezeichneter Leistungsfähigkeit.

Die Luftansaugung an der Vorderseite ist mit abgerunteten Ecken ausgestattet.

Das Luftansaug-Design der Außengeräte mit gerundeten Ecken sorgt für eine verbesserte Luftströmung durch den Wärmetauscher. Dies bringt besondere Vorteile die der Auftstellung meherer Außengeräte.

Raumsparende Kombination

Energieeffiziente Kombination

Für 24HP Kombination

Ausschließlich DC Inverter-Verdichter

Ausschließlich DC Inverter-Verdichter

Hocheffizienter DC-Doppelrollkolbenverdichter mit ausgezeichneter Leistungsfähigkeit.

Optimale Auslegung des Wärmetauschers

Der Wärmetauscher ist in einen oberen, und einen unteren Teil aufgeteilt. Verbesserte Wärmetauschereffizienz durch eine optimale Kältemittelverteilung. Im oberen Teil wird das Kältemittel mit größerer Ansaugluftmenge beaufschlagt.

ausgeklügelte Verdichterregelung

Sind mehrere Außeneinheiten verbunden, kommen die einzelnen Verdichter in Teillast zum Einsatz. Die Geräte weisen bei Teillast eine höhere Effizienz auf, wenn sie das Kältemittel auf mehrere Wärmetauscher verteilen.

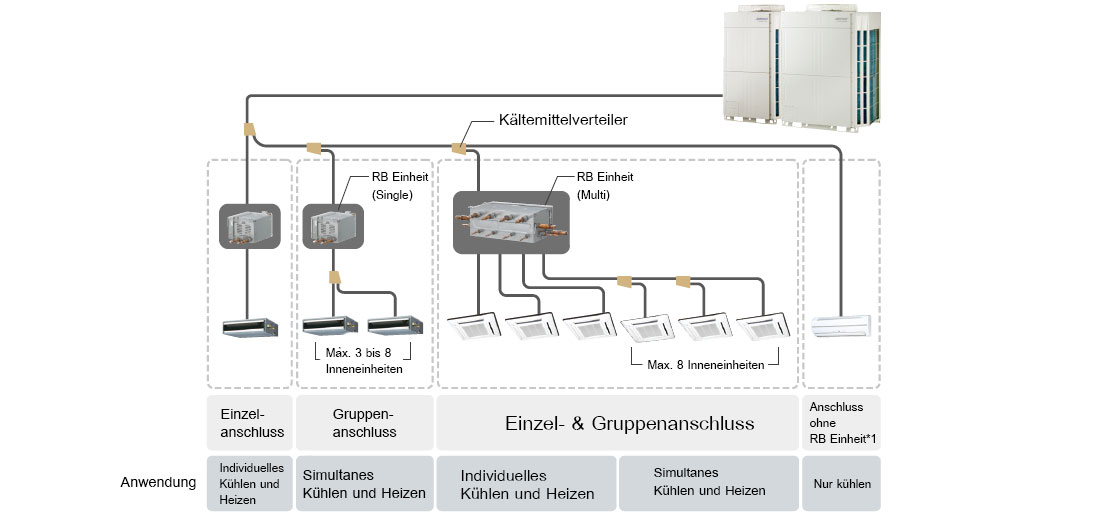

Flexibler Rohrleitungsanschluss

Durch variable RB-Einheiten und dadurch freiere Rohrleitungsgestaltung kann die Installation den Etagen und der Gebäude-Struktur besser angepasst werden.

  • Die RB Einheit kann beliebig zwischen der ersten Abzweigung und der Inneneinheit platziert werden.
  • Die maximale Höhendifferenz zwischen den RB Einheiten beträgt 15 m.
  • Bei ausschließlichem Kühlbetrieb sind keine RB-Einheiten erforderlich.

Flexible Installation der RB Einheit

  • Kleines, flaches & platzsparendes Design. Höhe 198 mm
  • Kondensatablauf nicht erforderlich
  • Die Position der Steuer-Einheit kann entsprechend der Installationsumgebung verändert werden.
  • Kleines platzsparendes Design
  • Kondensatablauf nicht erforderlich
  • Einfache Installation von Mehrfachverteilern

Die Steuer-Einheit kann beidseitig installiert werden.

Installation Kopfseitig möglich, dadurch auch in schmalen Bereichen montierbar.

Beidseitiger Anschluß

Bis zu 2 RB-Einheiten können in Reihe geschaltet werden.

Einfache Wartung in schmalen Bereichen

Seitlich zugänglich für die einfache Wartung.

Die Elektrik kann durch das Schieben nach unten temporär versetzt werden.

Reparaturen können selbst in schmalen Deckenbereichen ausgeführt werden.

RB Einheit (Einfach)

RB Einheit (Mehrfach)
